Die Leuchtdioden an T-Eumex 2000PC

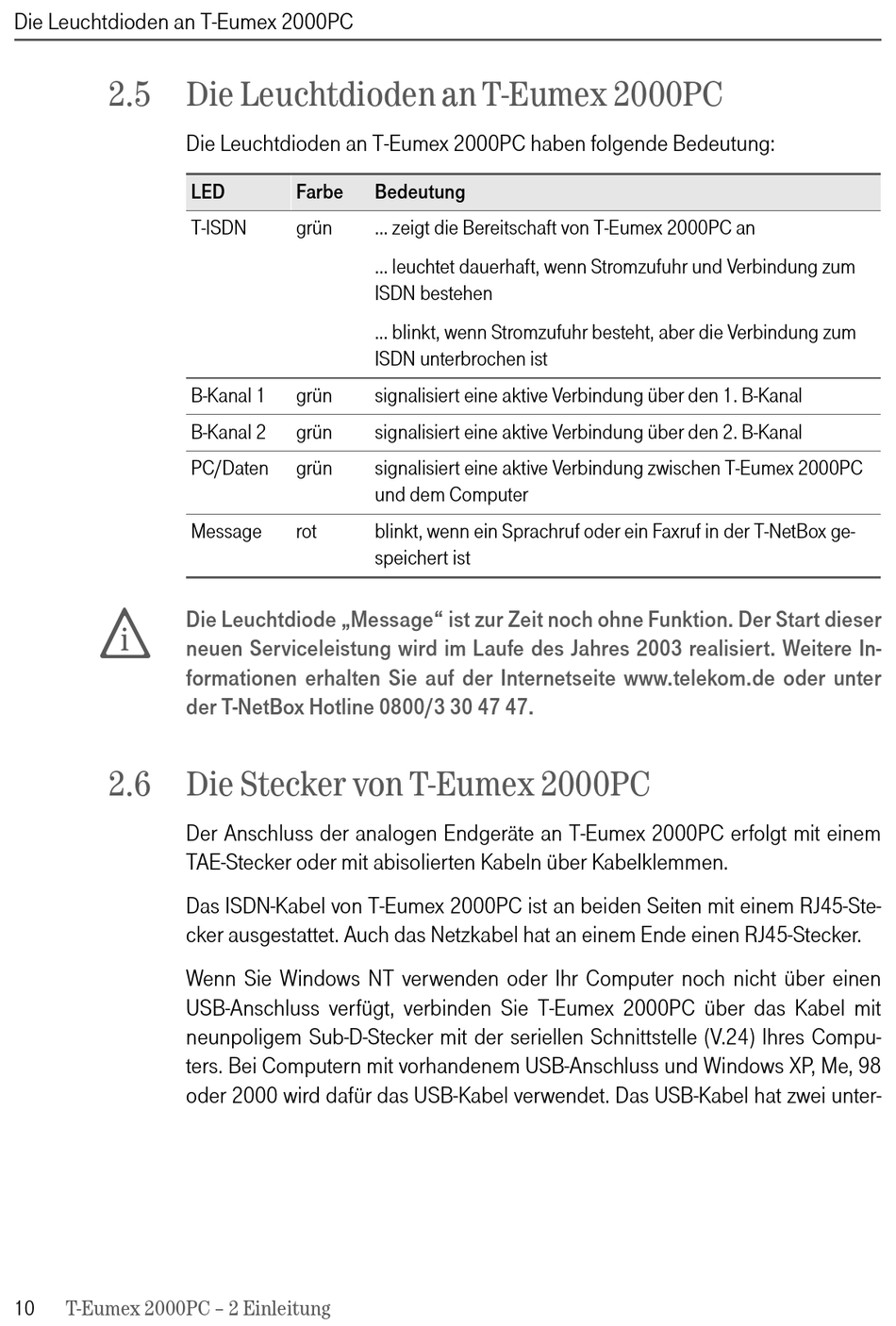

2.5 Die Leuchtdioden an T-Eumex 2000PC
S
i
2.6 Die Stecker von T-Eumex 2000PC
10
T-Eumex 2000PC – 2 Einleitung
Die Leuchtdioden an T-Eumex 2000PC haben folgende Bedeutung:
LED
Farbe
T-ISDN
grün
B-Kanal 1
grün
B-Kanal 2
grün
PC/Daten
grün
Message
rot
Die Leuchtdiode „Message" ist zur Zeit noch ohne Funktion. Der Start dieser
neuen Serviceleistung wird im Laufe des Jahres 2003 realisiert. Weitere In-
formationen erhalten Sie auf der Internetseite www.telekom.de oder unter
der T-NetBox Hotline 0800/3 30 47 47.
Der Anschluss der analogen Endgeräte an T-Eumex 2000PC erfolgt mit einem
TAE-Stecker oder mit abisolierten Kabeln über Kabelklemmen.
Das ISDN-Kabel von T-Eumex 2000PC ist an beiden Seiten mit einem RJ45-Ste-
cker ausgestattet. Auch das Netzkabel hat an einem Ende einen RJ45-Stecker.
Wenn Sie Windows NT verwenden oder Ihr Computer noch nicht über einen
USB-Anschluss verfügt, verbinden Sie T-Eumex 2000PC über das Kabel mit
neunpoligem Sub-D-Stecker mit der seriellen Schnittstelle (V.24) Ihres Compu-
ters. Bei Computern mit vorhandenem USB-Anschluss und Windows XP, Me, 98
oder 2000 wird dafür das USB-Kabel verwendet. Das USB-Kabel hat zwei unter-
Bedeutung
... zeigt die Bereitschaft von T-Eumex 2000PC an
... leuchtet dauerhaft, wenn Stromzufuhr und Verbindung zum
ISDN bestehen
... blinkt, wenn Stromzufuhr besteht, aber die Verbindung zum
ISDN unterbrochen ist
signalisiert eine aktive Verbindung über den 1. B-Kanal
signalisiert eine aktive Verbindung über den 2. B-Kanal
signalisiert eine aktive Verbindung zwischen T-Eumex 2000PC
und dem Computer
blinkt, wenn ein Sprachruf oder ein Faxruf in der T-NetBox ge-
speichert ist
