Montage und Inbetriebnahme
Geräte anschließen

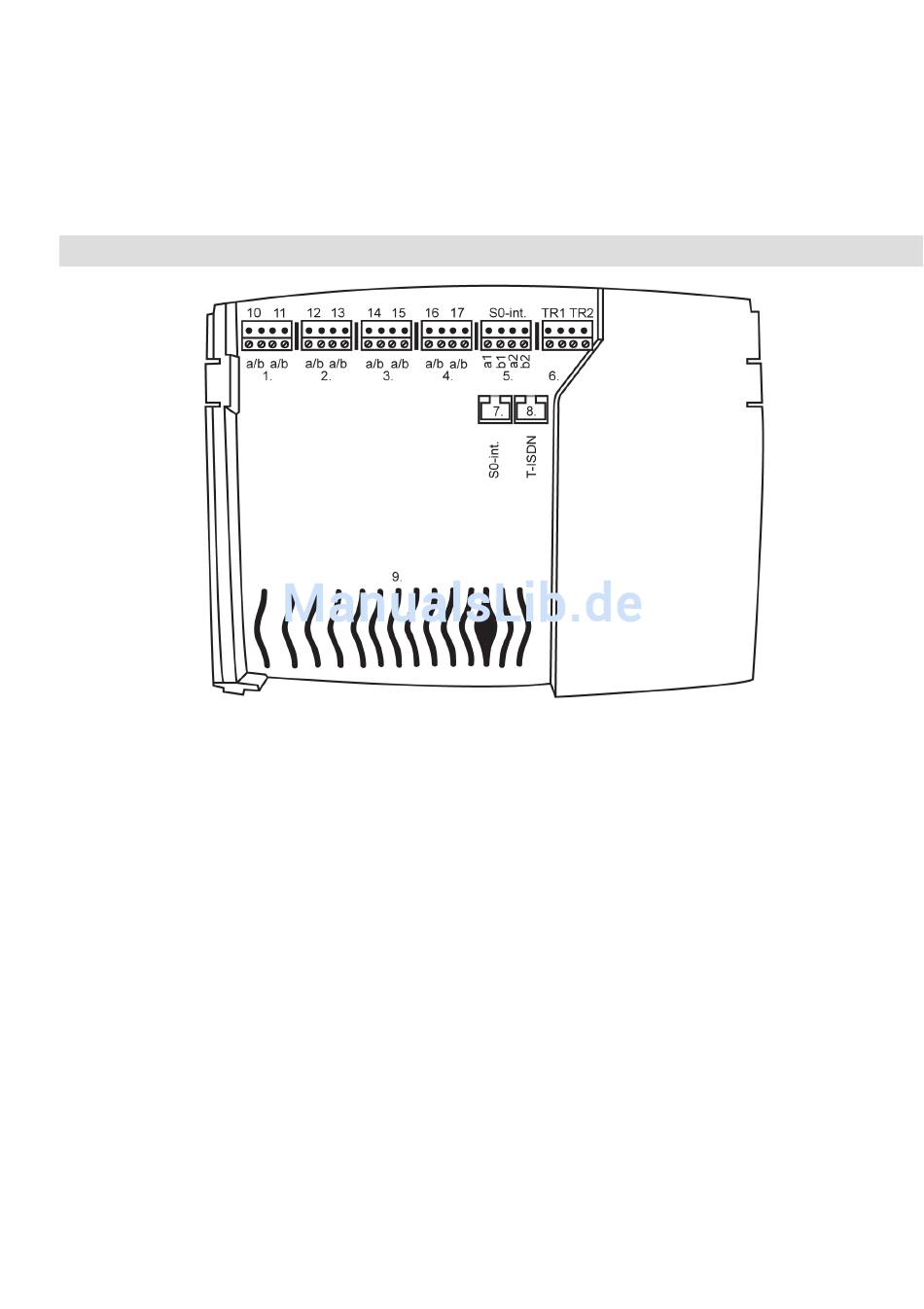

Übersicht über die Anschlüsse der T-Eumex 628
1. bis 4
Klemmleiste für den Anschluss analoger Endgeräte, von links nach rechts: Anschluss
10 bis 17. Diese Bezeichnung entspricht auch der internen Rufnummer.
Die Klemmleiste kann zur Montage von der Stiftleiste abgezogen werden.
5.
Klemmleiste zum Anschluss eines internen S0-Busses.
6.
Kurzschlussbrücke zum Aktivieren der Abschlusswiderstände des externen S0-
Busses. Die Kurzschlussbrücke ist im Lieferumfang enthalten und wird im gesteckten
Zustand ausgeliefert.
7.
Interner S0-Bus als RJ45-Buchse ausgeführt zum direkten Anschluss eines ISDN-
Endgerätes.
8.
Externer S0-Bus ausgeführt als RJ45-Buchse zum Anschluss an den NTBA.
9.
Kabelführung.
16
