Montageanleitung/Abtrennungsmontage
21
22
23
24
25

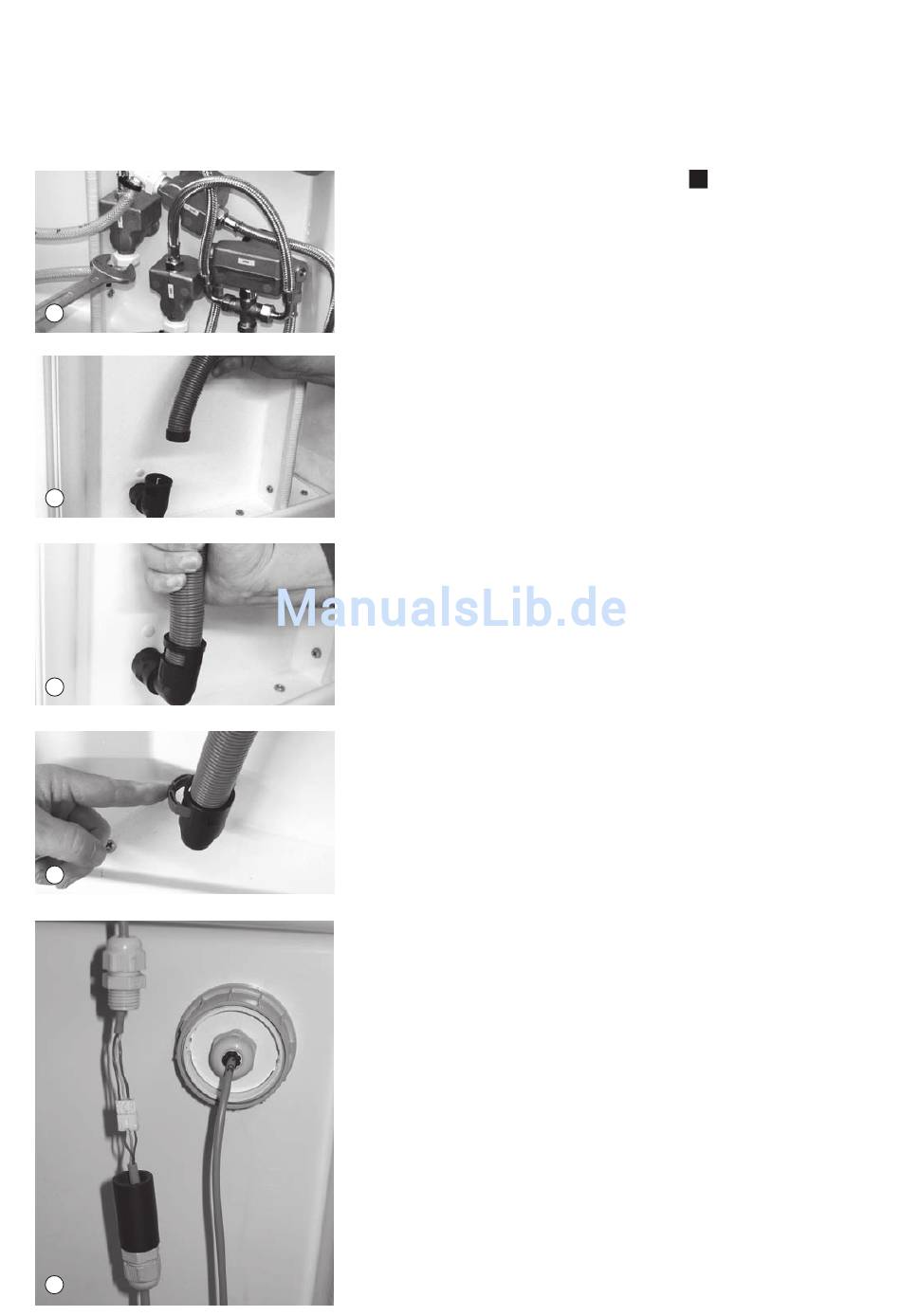

21. Gleitrohr an Paneelwand verschrauben.
22. Dampfschlauch zum Anschlusswinkel auf
seitlicher Paneelwand ziehen. Die Gummi-
dichtung am Ende des Dampfschlauches
muss bündig auf das Schlauchende auf-
geschoben sein.
23. Das Ende des Dampfschlauches in den
Anschlusswinkel einschieben. Die Gummi-
dichtung darf nicht mehr sichtbar sein.
24. Den Dampfschlauch mit beiliegendem
Sicherungsklip befestigen.
25. Elektrokabel des Drucksensors mit dem
Kabel der Steuerung verbinden.
