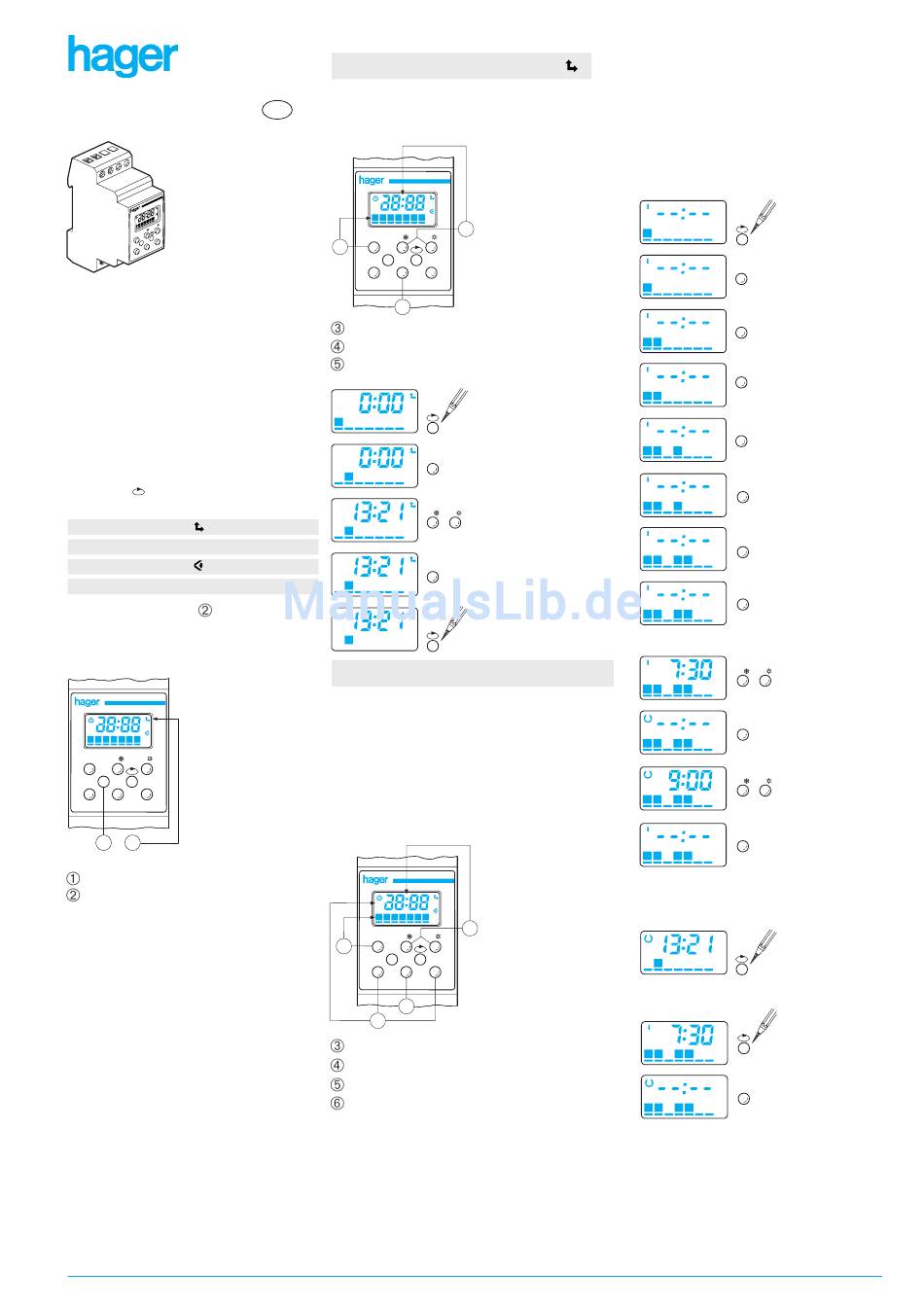

EG 101
Programmierbare
1 Kanal
Wochenschaltuhr
Beschreibung
Die Schaltuhr EG 100 besitzt auf der Vorder-
seite 8 Tasten : 6 Funktionstasten,
eine Taste die es erlaubt,
die 4 Betriebsarten auszuwählen :
- Zeiteinstellung
- Programmierung P
- Anzeige
A
- Automatik
zowie eine gelbe Taste für die Nullstel-
lung (Reset der Zeit und des Programms)
bei Inbtriebnahme des Gerâtes, Taste kurz
drüken.
P
1 1 2 2 3 3 4 5 4 5 6 6 7 7
A
- +
1..7
1 E 0
2 1
Betriebsart-Wahl
Nullstellung (Reset)
Die gewählte Betriebsart wird durch ein
Symbol, rechts von Anzeigefeld angezeigt
2 Môglichkeiten der Programmeinstellung :
- Einzeltag-Programmierung
- Block-Programmierung (nech Gruppen von
mehreren Tagen) ;
bei zeitlich gleichen Programmierung für
mehrere Tage «Block» wird nur ein
Programmschritt belegt
Modus : Zeiteinstellung
dieser Modus erlaubt :
- Tag enistellen
D
- Stunde und Minute einstellen
P
1 2 3 4 5 6 7
A
- +
1..7
3
1 E 0
5
Tag einstellen
Zeit einstellen
Bestätigung
1
1..7
2
-
2
E
2
2
A
Modus : Programmierung
dieser Modus umfaßt 2 Möglichkeiten der
Programmierung :
- Tag für Tag
- oder nach Tagesblöcken (gemeinsame
programmschritte für mehrere Tage)
ein gespeichertes Programm kann durch
Hinzufügung, Änderung oder Löschung eines
Befehls geändert werden (der Modus Anzeige
erlaubt auch diese Änderungen)
P
1 2 3 4 5 6 7
A
- +
1..7
3
1 E 0
5
6
Auswahl der Tage
Eingabe der Programmschritte
Bestätigung
Auswahl des Schaltzustandes des
Ausgangskontaktes
4
Wahl des Modus Zeit
einstellen
Einstellen des Tages
Beisp. : Dienstag
Einstellen des Stunde
+
Beisp. : 13 : 21
(längeres Drûken =
schnellerer Zeitverlauf)
Bestätigung und Start
in Dieser Sekunde
Rükkehr zum Modus
Automatik
dreimal nacheinander
drûken
P
4
Programmierungsbeispiele
Einschalten der Heizung montags, dienstags, donnerstags
und freitags von 7 : 30 bis 9 : 00 und von 21 : 00 bis 22 : 00
vor Eingabe der Programmschritte müssen die Tage
zusammengefaßt werden
a. den Block «Montag, Dienstag, Donnerstag,
Freitag» bilden
P
Auswahl des Modus
Programmierung
1
E
P
Montag bestätigen
1
1..7
P
Dienstag auswâhlen
1 2
E
P Dienstag bestätigen
1 2
Donnerstag auswâhlen
1..7
(Mittwoch gehört nicht
P
zum Block) zweimal
1 2 4 nacheinander drüken
E
P
Donnerstag bestätigen
1 2 4
1..7
P
Freitag auswâhlen
1 2 4 5
E
P
Freitag bestätigen
1 2 4 5
b. Eingabe der Programmschritte
- +
P
Eingabe : 7 : 30
1 2 4 5
E
P
Bestätigung der Eingabe
1 2 4 5
- +
P Eingabe : 7 : 30
1 2 4 5
E
Bestätigung der Eingabe
P
1 2 4 5
für die anderen Programmschritte des Blockes M., D., D., F.;
wie zuvor verfahren d.h. mit «+» oder «-» eingeben, dann mit
«E» bestätigen ; um einen anderen Tag auszuwählen, «1..7»
drucken
Rückkerhr zum Modus
Automatik
zweimal nacheinander
2
drüken
A
Hinzufügen eines Programmschritts
Auswahl des Modus
Programmierung in
diesem Beispiel : Anzei-
P
ge des ersten Befehls
1 2 4 5
des Blocks M., D., D., F.
Suchen eines leeren
E
«Speicherplatzes» durch
P
aufeinanderfolgendes
1 2 4 5
Drücken
Zustand des Programmschrittes mit «I» oder «O» wählen,
Eingabe des neuen Befehls mit «+» oder «-», dann mit «E»
besta¨tigen ;
um einen anderen Tag auszuwählen, «1..7» drücken
6E 6002.b
