EG 172
Anwendungsbereich
Die EG 172 ist eine Zeitschaltuhr, welche
elektrische Geräte und Stromkreise im
Wochenrhythmus automatisch EIN und
AUS schaltet. Die Schaltuhr kann bis zu
20 Programmschritte speichern.
Jeder Programmschritt kann einem oder
mehreren Tagen zugeordnet werden.
Die Frontabdeckung ist plombierbar.
Achtung:
Um sicher zu stellen, daß die Schaltuhr
keine Schaltschritte mehr enthält, ist es
sinnvoll, vor Beginn der Programmierung
einen Reset durchzuführen.

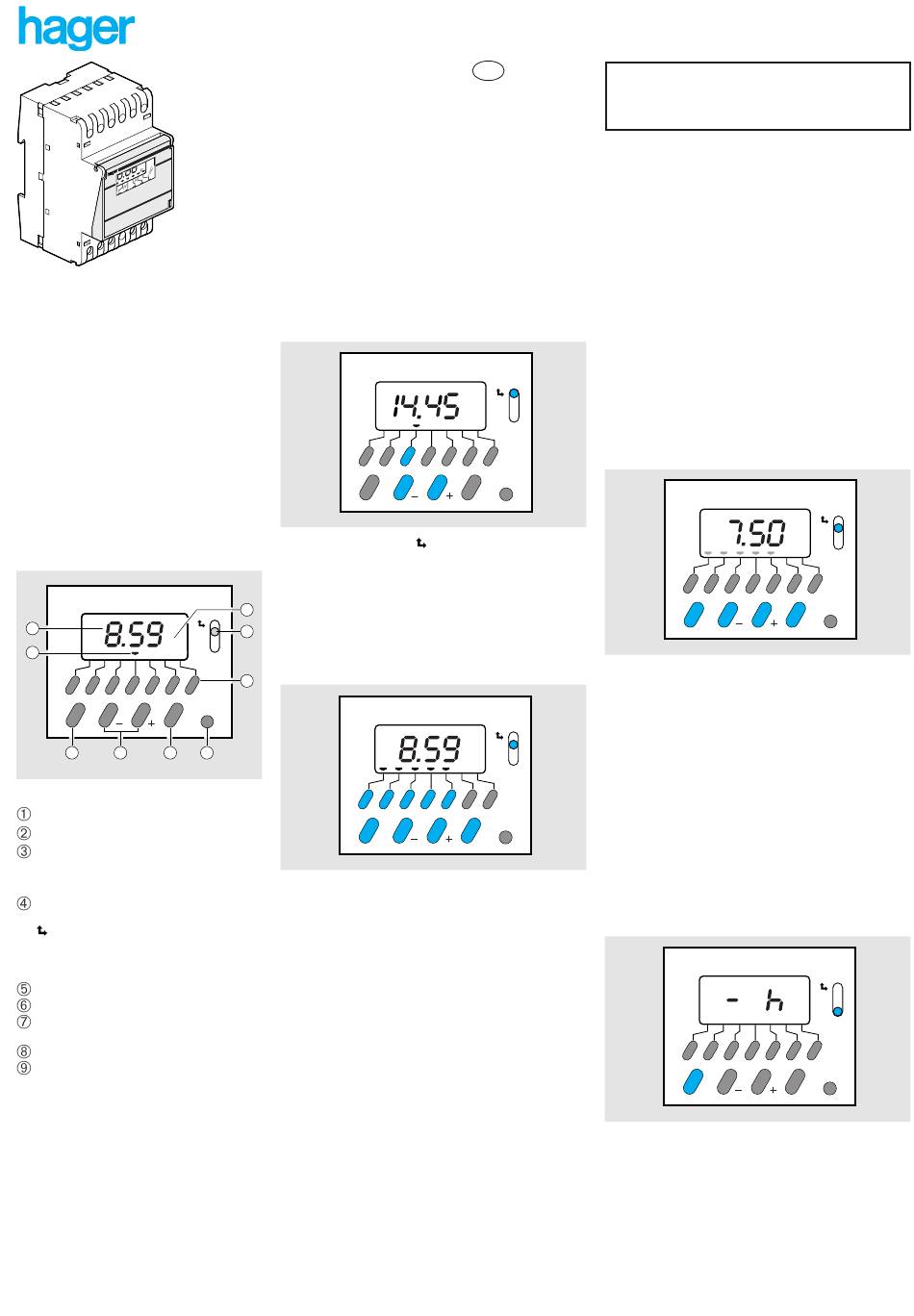

Produktbeschreibung:
1
OFF
3
1 2 3 4 5 6
on
enter
off
6 7 8
Die Anzeige:
Uhrzeit
Schaltzustandsanzeige (ON/OFF)
Wochentage (1 = Montag, 2 = Dienstag ....)
Taster und Schalter:
Schiebeschalter zur Auswahl einer der
folgenden Betriebszustände:
Einstellen der Uhrzeit
prog Programmierung der Schaltzeiten
auto Automatikbetrieb
manu Handbedienung
"1" bis "7": Auswahl der Wochentage
"on/off": Auswahl des Schaltzustands
"+" und "-": Ändern von Uhrzeit und
Schaltzeit
"enter": Bestätigung der Eingaben
"reset": Rücksetzen der
Programmierung
Bedienungsanleitung
1 Kanal Wochenschaltuhr
12 V AC/DC
Zeiteinstellung:
on
1. Schiebeschalter auf
2. Auswahl des aktuellen Wochentages
3. Ändern der Uhrzeit mit den Tasten "+" und "-".
Achtung
Die Uhr läuft erst nach Verlassen des Einstellmodus.
2
4
prog
auto
manu
Programmierung :
5
7
reset
9
on
1. Schiebeschalter auf "prog" stellen.
2. Auswahl der Wochentage an welchen der
Programmschritt ausgeführt werden soll mit den
Tasten "1" bis "7". In der Anzeige werden die
ausgewählten Tage markiert.
3. Einstellen der Schaltzeit mit den Tasten "+" und "-".
4. Einstellen des Schaltzustandes mit den Taste
"on/off".
5. Bestätigen der Eingabe mit der Taste "enter".
Zur Eingabe weiterer Schaltschritte wiederholen Sie
die Schritte 2 bis 5.
Achtung:
Damit das Schaltprogramm durchgeführt wird muß
der Schiebeschalter auf der Stellung "auto" stehen.
Betriebszustand Auto
Normaler Betriebszustand. In diesem
Betriebszustand sind keine Änderungen der
Einstellungen möglich.
Schiebeschalter auf "auto" stellen.
Anzeige der Uhrzeit, des Wochentages und des
Schaltzustandes.
D
prog
auto
manu
1 2 3 4 5 6 7
reset
enter
off
stellen.
ON
prog
auto
manu
1 2 3 4 5 6 7
reset
enter
off
Sicherheitshinweise:
Einbau und Montage dürfen nur durch
eine Elektrofachkraft erfolgen.
Überprüfen der Programmierung:
1. Schiebeschalter auf "prog" stellen.
2. Betätigen der "enter" -Taste um die verschiedenen
Programmierschritte anzuzeigen (Schaltzeit,
Wochentage und Ausgangszustand EIN/AUS).
Ändern oder Löschen eines
Programmschrittes:
1 2 3 4
on
off
1. Schiebeschalter auf "prog" stellen.
2. Betätigen der "enter" -Taste zur Auswahl des
Programmschrittes.
3. Ändern:
- Schaltzeit mit den Tasten "+" und "-"
- Wochentage hinzufügen oder löschen durch
Betätigen der entsprechenden Taste ("1" bis "7").
- Ausgangszustands mit der Taste "on/off".
Löschen:
Um einen Programmschritt zu löschen, alle aus-
gewählten Wochentage mit den Tasten "1" bis "7"
deaktivieren.
4. Bestätigen der Eingabe mit der Taste- "enter".
Handbedienung:
Unbegrenzte Ausnahmesteuerung (Permanent
EIN/AUS)
1 2 3 4 5
on
off
1. Schiebeschalter auf "manu" stellen.
2. Einstellen des Schaltzustandes mit der Taste
"on/off".
Um die Ausnahmesteuerung wieder rückgängig zu
machen, bringen Sie den Schiebeschalter in die
Stellung "auto".
ON
prog
auto
manu
5 6 7
reset
enter
ON
prog
auto
manu
6 7
reset
enter
