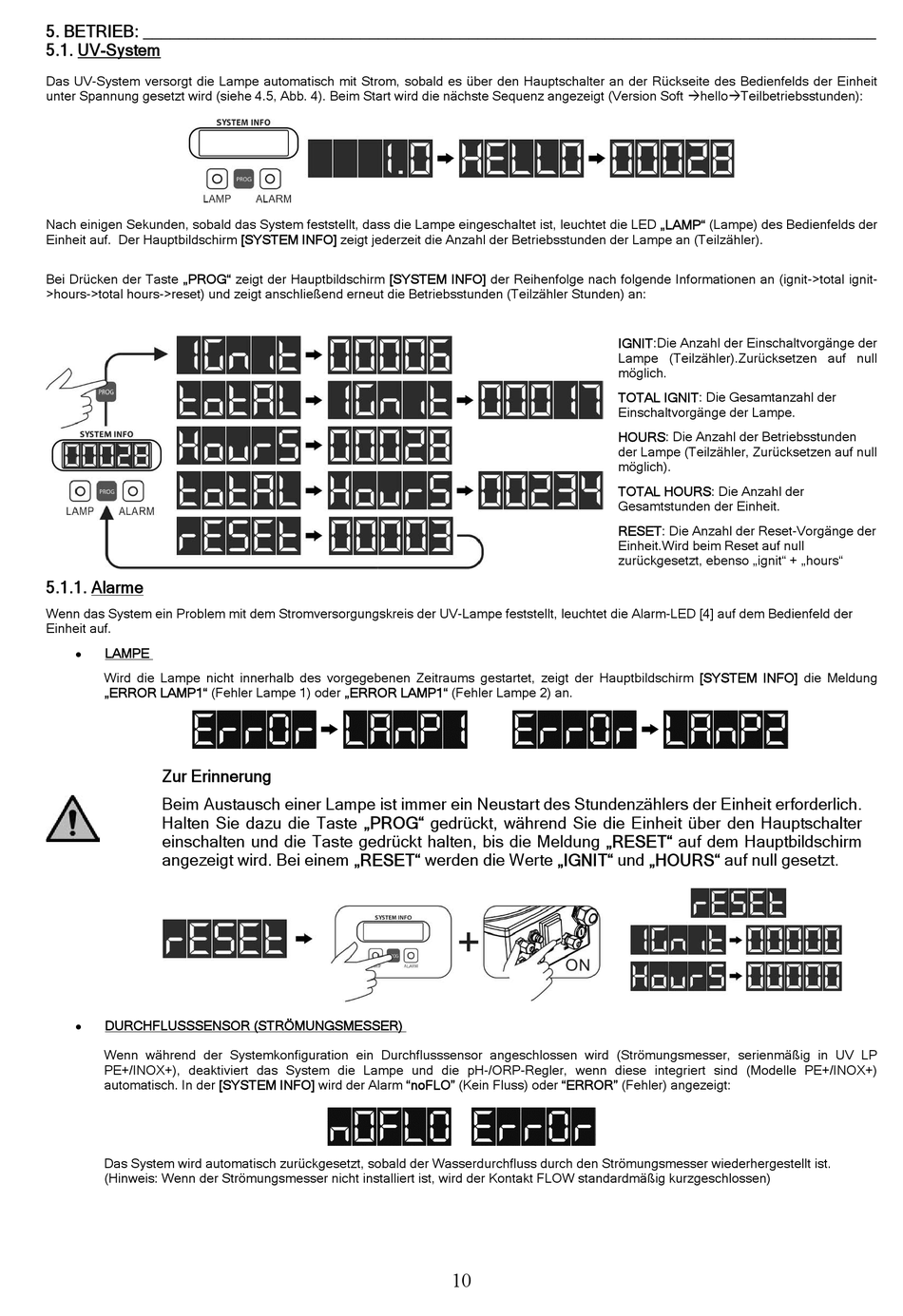

Astralpool HELIOX-10 52206 Einbau- Und Betriebsanleitung Seite 12

5. BETRIEB: _________________________________________________________________________________
5.1. UV-System
Das UV-System versorgt die Lampe automatisch mit Strom, sobald es über den Hauptschalter an der Rückseite des Bedienfelds der Einheit
unter Spannung gesetzt wird (siehe 4.5, Abb. 4). Beim Start wird die nächste Sequenz angezeigt (Version Soft helloTeilbetriebsstunden):
Nach einigen Sekunden, sobald das System feststellt, dass die Lampe eingeschaltet ist, leuchtet die LED „LAMP" (Lampe) des Bedienfelds der
Einheit auf. Der Hauptbildschirm [SYSTEM INFO] zeigt jederzeit die Anzahl der Betriebsstunden der Lampe an (Teilzähler).
Bei Drücken der Taste „PROG" zeigt der Hauptbildschirm [SYSTEM INFO] der Reihenfolge nach folgende Informationen an (ignit->total ignit-
>hours->total hours->reset) und zeigt anschließend erneut die Betriebsstunden (Teilzähler Stunden) an:
5.1.1. Alarme
Wenn das System ein Problem mit dem Stromversorgungskreis der UV-Lampe feststellt, leuchtet die Alarm-LED [4] auf dem Bedienfeld der
Einheit auf.
LAMPE

Wird die Lampe nicht innerhalb des vorgegebenen Zeitraums gestartet, zeigt der Hauptbildschirm [SYSTEM INFO] die Meldung
„ERROR LAMP1" (Fehler Lampe 1) oder „ERROR LAMP1" (Fehler Lampe 2) an.
Zur Erinnerung
Beim Austausch einer Lampe ist immer ein Neustart des Stundenzählers der Einheit erforderlich.
Halten Sie dazu die Taste „PROG" gedrückt, während Sie die Einheit über den Hauptschalter
einschalten und die Taste gedrückt halten, bis die Meldung „RESET" auf dem Hauptbildschirm
angezeigt wird. Bei einem „RESET" werden die Werte „IGNIT" und „HOURS" auf null gesetzt.
DURCHFLUSSSENSOR (STRÖMUNGSMESSER)

Wenn während der Systemkonfiguration ein Durchflusssensor angeschlossen wird (Strömungsmesser, serienmäßig in UV LP
PE+/INOX+), deaktiviert das System die Lampe und die pH-/ORP-Regler, wenn diese integriert sind (Modelle PE+/INOX+)
automatisch. In der [SYSTEM INFO] wird der Alarm "noFLO" (Kein Fluss) oder "ERROR" (Fehler) angezeigt:
Das System wird automatisch zurückgesetzt, sobald der Wasserdurchfluss durch den Strömungsmesser wiederhergestellt ist.
(Hinweis: Wenn der Strömungsmesser nicht installiert ist, wird der Kontakt FLOW standardmäßig kurzgeschlossen)
IGNIT:Die Anzahl der Einschaltvorgänge der
Lampe (Teilzähler).Zurücksetzen auf null
möglich.
TOTAL IGNIT: Die Gesamtanzahl der
Einschaltvorgänge der Lampe.
HOURS: Die Anzahl der Betriebsstunden
der Lampe (Teilzähler, Zurücksetzen auf null
möglich).
TOTAL HOURS: Die Anzahl der
Gesamtstunden der Einheit.
RESET: Die Anzahl der Reset-Vorgänge der
Einheit.Wird beim Reset auf null
zurückgesetzt, ebenso „ignit" + „hours"
10
