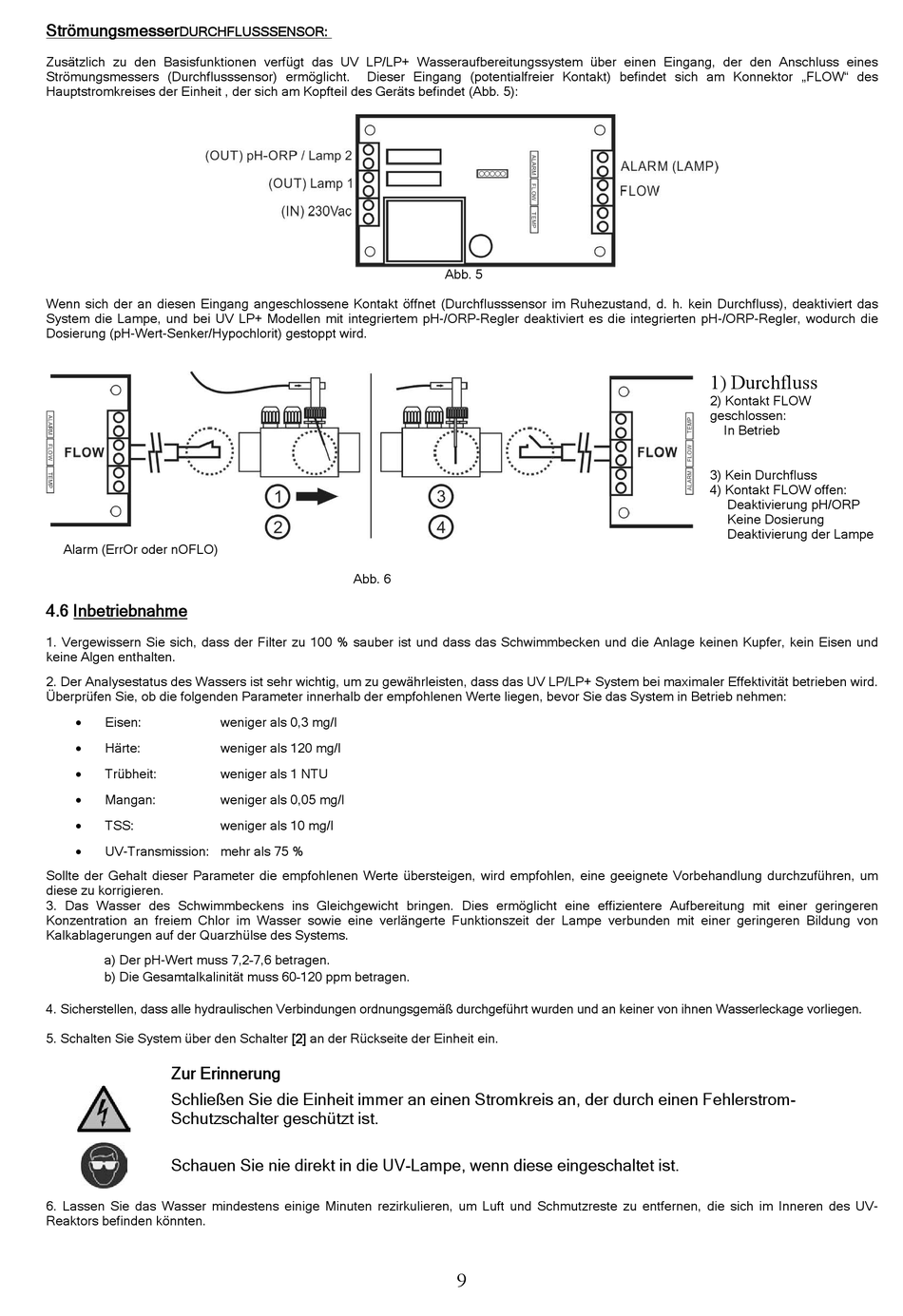

Strömungsmesser
DURCHFLUSSSENSOR:
Zusätzlich zu den Basisfunktionen verfügt das UV LP/LP+ Wasseraufbereitungssystem über einen Eingang, der den Anschluss eines
Strömungsmessers (Durchflusssensor) ermöglicht.
Hauptstromkreises der Einheit , der sich am Kopfteil des Geräts befindet (Abb. 5):
Wenn sich der an diesen Eingang angeschlossene Kontakt öffnet (Durchflusssensor im Ruhezustand, d. h. kein Durchfluss), deaktiviert das
System die Lampe, und bei UV LP+ Modellen mit integriertem pH-/ORP-Regler deaktiviert es die integrierten pH-/ORP-Regler, wodurch die
Dosierung (pH-Wert-Senker/Hypochlorit) gestoppt wird.
Alarm (ErrOr oder nOFLO)
4.6 Inbetriebnahme
1. Vergewissern Sie sich, dass der Filter zu 100 % sauber ist und dass das Schwimmbecken und die Anlage keinen Kupfer, kein Eisen und
keine Algen enthalten.
2. Der Analysestatus des Wassers ist sehr wichtig, um zu gewährleisten, dass das UV LP/LP+ System bei maximaler Effektivität betrieben wird.
Überprüfen Sie, ob die folgenden Parameter innerhalb der empfohlenen Werte liegen, bevor Sie das System in Betrieb nehmen:
Eisen:
Härte:
Trübheit:
Mangan:
TSS:
UV-Transmission: mehr als 75 %
Sollte der Gehalt dieser Parameter die empfohlenen Werte übersteigen, wird empfohlen, eine geeignete Vorbehandlung durchzuführen, um
diese zu korrigieren.
3. Das Wasser des Schwimmbeckens ins Gleichgewicht bringen. Dies ermöglicht eine effizientere Aufbereitung mit einer geringeren
Konzentration an freiem Chlor im Wasser sowie eine verlängerte Funktionszeit der Lampe verbunden mit einer geringeren Bildung von
Kalkablagerungen auf der Quarzhülse des Systems.
a) Der pH-Wert muss 7,2–7,6 betragen.
b) Die Gesamtalkalinität muss 60–120 ppm betragen.
4. Sicherstellen, dass alle hydraulischen Verbindungen ordnungsgemäß durchgeführt wurden und an keiner von ihnen Wasserleckage vorliegen.
5. Schalten Sie System über den Schalter [2] an der Rückseite der Einheit ein.
Zur Erinnerung
Schließen Sie die Einheit immer an einen Stromkreis an, der durch einen Fehlerstrom-
Schutzschalter geschützt ist.
Schauen Sie nie direkt in die UV-Lampe, wenn diese eingeschaltet ist.
6. Lassen Sie das Wasser mindestens einige Minuten rezirkulieren, um Luft und Schmutzreste zu entfernen, die sich im Inneren des UV-
Reaktors befinden könnten.
Dieser Eingang (potentialfreier Kontakt) befindet sich am Konnektor „FLOW" des
Abb. 6
weniger als 0,3 mg/l
weniger als 120 mg/l
weniger als 1 NTU
weniger als 0,05 mg/l
weniger als 10 mg/l
Abb. 5
9
1) Durchfluss
2) Kontakt FLOW
geschlossen:
In Betrieb
3) Kein Durchfluss
4) Kontakt FLOW offen:
Deaktivierung pH/ORP
Keine Dosierung
Deaktivierung der Lampe
