Modifizierung

Linke Seitenwand entfernen
1. Lösen Sie die sechs mit A-F
markierten Schneidklemm-
schrauben (zuvor Spannungs-
versorgung unterbrechen).
. Lösen Sie die beiden mit
G & H markierten Senkschrauben.
3. Entfernen Sie die linke Seitenwand,
und merken Sie sich die Lage des
Isoliermaterials, das zur Abdeckung der Stromversorgungsplatine dient.
. Jetzt können Sie die Stromversorgungsplatine vorsichtig aus dem
Gehäuse herausnehmen.
Warnhinweis: Bei Einstellungen an Geräten, die aus dem Gehäuse
entfernt worden sind, ist auf Grund der anliegenden Spannung
besondere Vorsicht geboten.
Hinweis: Schrauben Sie vor dem Wiederzusammenbau zunächst
die Stromversorgungsplatine und das Isolationsmaterial an der
Seitenwand fest.
Elektronik aus dem Gehäuse herausnehmen
1. Entfernen Sie die linke Seitenwand wie oben beschrieben ab.
. Lösen Sie die sechs Schneidklemmschrauben an der rechten Seiten-
wand (Entsprechend der Schrauben A bis F auf der linken Seite).
3. Nehmen Sie die Frontabdeckung ab.
. Ziehen Sie das Basisprofil von der Klemmenplatine ab.
5. Lösen Sie die beiden Schrauben an der rechten Seitenwand.
(Entsprechend der Schrauben G & H an der linken Seite). Merken
Sie sich die Lage des Isoliermaterials.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Warnung: Zur Gewährleistung der Produktsicherheit ist unbedingt auf
eine korrekte Lage des Isoliermaterials zu achten.

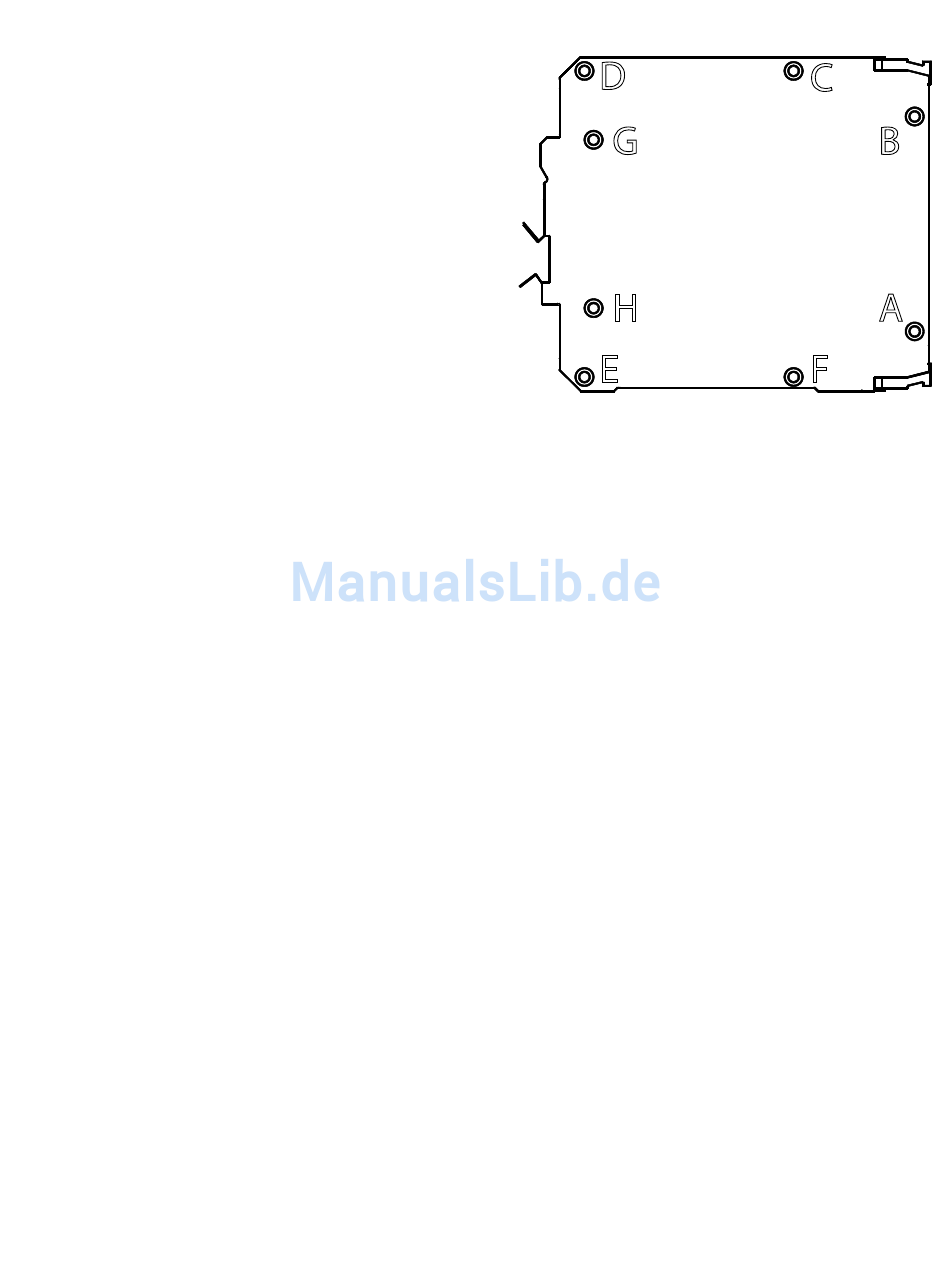

SEITENANSICHT LINKS
G
C
B
