Weidmuller DPA Bedienungsanleitung
Zweikanaliges
grenzwertüberwachungsmodul
Vorschau ausblenden
Andere Handbücher für DPA:
- Bedienungsanleitung (28 Seiten) ,
- Bedienungsanleitung (24 Seiten) ,
- Bedienungsanleitung (24 Seiten)
Verwandte Anleitungen für Weidmuller DPA
Inhaltszusammenfassung für Weidmuller DPA
- Seite 1 Bedienungsanleitung Zweikanaliges Grenzwertüberwachungsmodul Operatinginstructions Two-channel threshold monitoring module DPA/POT 61001038/00/04.08...
- Seite 3 DPA/POT Inhaltsverzeichnis Betrieb Installation Kalibrierung und Konfiguration Modifizierung...
-
Seite 4: Betrieb

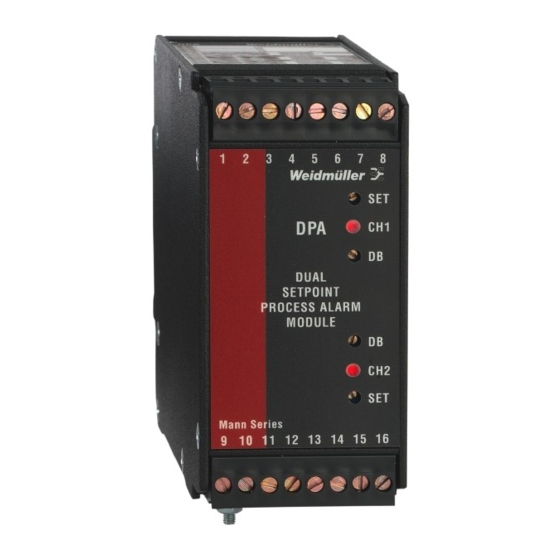

Alarm 1 Alarm 2 DPA/POT-Blockschaltbild •Betrieb Allgemein Das DPA/POT bietet die Möglichkeit, der Ermittlung von Schleifdraht- und Potentiometerstellungen über zwei unabhängige Schaltpunkte festzulegen. Die Alarmausgänge sind als Relais mit Wechslerkontakten ausgeführt. Konfiguration Das Schaltverhalten der Alarmrelais wird über die Sollwerte/Totbänder bestimmt, die über Wendelpotentiometer an der Frontplatte konfiguriert... - Seite 5 Die Verbindung zur Schutzerde wird über einen Gewindebolzen an der Gehäuseunterseite vorgenommen. Stellen Sie sicher, dass das Gerät vorschriftsmäßig geerdet ist, bevor Spannung angelegt wird. Anschlussbezeichnungsschild Geräte der DPA-Baureihe sind häufig individuell für spezielle Anwendung angepasst. Entnehmen Sie daher die korrekten Anschlüsse dem oben am Gehäuse angebrachten Anschlussschema.
- Seite 6 Alarmanschlüsse Das DPA zeichnet sich durch eine hohe Störfestigkeit gegenüber Impulsen aus, die beim Schalten induktiver Lasten wie Solenoid- oder Relaisspulen auftreten. Zum Schutz der Relaiskontakte und benachbarter Schaltkreise, ist es wichtig, induktive Lasten über parallel geschaltete Kondensatoren zu entstören.
- Seite 7 Verwenden Sie eine für Temperaturen von über 0 °C zugelassene Anschlussleitung (1-8 AWG), und schließen Sie diese mit einem Drehmoment von 0, Nm (4, lb-In) an. Isolieren Sie die Anschlussleitung an beiden Enden auf mm ab. Versehen Sie mehradrige Leiter mit einer geeigneten Adernendhülse (nicht löten). AnschlussdesSensors Verwenden Sie für den Anschluss des Sensors eine geeignete verdrillte -Drahtleitung.
- Seite 8 Anschlüsse Klemme Signal Nicht belegt Schleifer Eingangssignale B (Stellung 100 %) A (Stellung 0 %) Nicht belegt Neutral (−) Stromversorgung Phase (+) Öffner Alarmkanal 1 Wurzelkontakt (Relaiskontakte) Schließer Öffner Alarmkanal 2 Wurzelkontakt (Relaiskontakte) Schließer Über einen Gewindebolzen an der Unterseite Schutzerde des Gehäuses Hinweis 1: Doppellinien weisen auf eine Isolierung zwischen den Ports hin...
- Seite 9 •KalibrierungundKonfiguration Allgemein Sollwert und Hysterese der einzelnen Alarmkanäle werden über die Potentiometer SET (Sollwert) und DB (Totband) konfiguriert. Die Einstellung Alarmtyp und Relaisspulenerregung erfolgt über interne Brücken. AnforderungenandieBetriebsmittel • Ein Potentiometer oder Schleifdraht • Ein präzises Digitalmultimeter (mit einer Genauigkeit von 0,0 mV und ±0,1 μA) •...
- Seite 10 4. Drehen Sie den Regler SET langsam im Uhrzeigersinn, bis die LED aufleuchtet. Totbandeinstellung(ReglerDB) Der Totbandregler dient zum Einstellen des Schaltpunktes, bei dem der ausgelöste Alarm zurückgesetzt werden soll. Bei der unteren Schaltschwelle liegt dieser Punkt über dem Sollwert, bei der oberen Schaltschwelle darunter.
- Seite 11 •Modifizierung SEITENANSICHT LINKS LinkeSeitenwandentfernen 1. Lösen Sie die sechs mit A-F markierten Schneidklemmschrauben (zuvor Spannungsversorgung abschalten). . Lösen Sie die beiden mit G & H markierten Senkschrauben. 3. Entfernen Sie die linke Seitenwand, und merken Sie sich die Lage des Isoliermaterials, das zur Abdeckung der Stromversorgungsplatine dient.
- Seite 12 (Entsprechend der Schrauben G & H an der linken Seite). Merken Sie sich die Lage des Isoliermaterials. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Warnung: Zur Gewährleistung der Produktsicherheit ist unbedingt auf eine korrekte Lage des Isoliermaterials zu achten.
- Seite 13 Kanal 1 (abgebildet in Position ‘normalerweise erregt’) Kanal 2 (abgebildet in Position ‘normalerweise nicht erregt’) Brücken für die Auswahl der Alarmfunktion: Kanal 2 Kanal 1 (obere Schaltschwelle (untere Schaltschwelle ausgewählt) ausgewählt) DPA-Hauptplatine und Darstellung der Steckbrücken für Relaisspulenerregung und Alarmfunktionen...
- Seite 14 DPA/POT Contents Operation Installation Calibration and Setup Modifications...
- Seite 15 Alarm 2 DPA/POT block diagram. •Operation General The DPA/POT allows you to set two independent trip points on a slidewire/potentiometer wiper position measurement. The alarm outputs are dual SPDT relay contacts. Setup The alarm relay coils operate according to each setpoint/deadband configured via front panel multiturn potentiometers.
- Seite 16 Earth connections attach to a stud on the underside of the case. You must attach this connection before applying power to the unit. Electricalconnectionslabel The DPA Series of instruments are often customised specifically for your application. Check the label on top of the case for the correct connections.
- Seite 17 Alarmconnections The DPA has a high inbuilt immunity to noise spikes caused by switching inductive loads like solenoids or relay coils. However, it is important to use suppression capacitors across inductive loads to preserve the relay contacts and to reduce the effect of switching spikes on nearby circuits.
- Seite 18 InputSignalCabling Use suitable twisted pair cable for the input signal connection. Connections Terminal Signal Not used Wiper Input signals B (100 % travel) A (0 % travel) Not Used Neutral (−) Power supply Live (+) Normally Closed Alarm channel one Common (Relay Contacts) Normally Open...
- Seite 19 •CalibrationandSetup General The SET (setpoint) and DB (deadband) adjustments control the setpoint and hysteresis for each alarm channel. Internal jumpers control the alarm type and relay coil energisation. Equipmentrequirements • A potentiometer or slidewire • An accurate digital multimeter (accurate to 0.0 mV and ±0.1 μA) •...
- Seite 20 Deadband(DBControl)adjustment The deadband control adjusts the point at which a tripped alarm resets. This point will be above the setpoint for a low type alarm or below for a high type. The procedure for adjusting the DB control is as follows: 1.
-
Seite 21: Modifications
•Modifications LEFT HAND SIDE V EW Removingthelefthandsideplate 1. Remove the six self tapping screws marked A-F (disconnect power first). . Remove the two countersunk bolts marked G & H. 3. Remove the left hand side plate and note the position of the insulator covering the power supply board. - Seite 22 (Shown in normally energised position) Channel two Shown in normally de-energised position Trip action selection jumpers: Channel two Channel one (High alarm selected) (Low alarm selected) DPA main board showing the locations of the high/low operation, and relay coil energisation, selection jumpers...
- Seite 24 Weidmüller Interface GmbH & Co. KG Postfach 3030 30 Detmold Klingenbergstraße 16 38 Detmold Tel. +4 31 14-0 Fax +4 31 14-0 83 info@weidmueller.com www.weidmueller.com 61001038/00/04.08...
