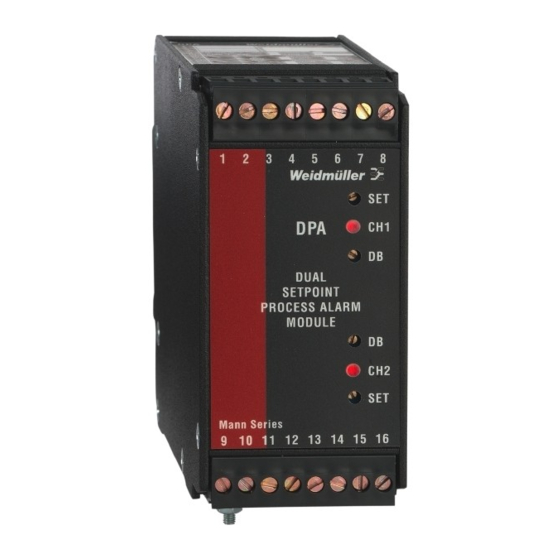

Weidmuller DPA Bedienungsanleitung
Zweikanaliges
grenzwertüberwachungsmodul
Vorschau ausblenden
Andere Handbücher für DPA:
- Bedienungsanleitung (28 Seiten) ,
- Bedienungsanleitung (24 Seiten) ,
- Bedienungsanleitung (24 Seiten)
Verwandte Anleitungen für Weidmuller DPA
Inhaltszusammenfassung für Weidmuller DPA
- Seite 1 Bedienungsanleitung Zweikanaliges Grenzwertüberwachungsmodul Operatinginstructions Two-channel threshold monitoring module DPA/TCX 61001041/00/04.08...
- Seite 3 DPA/TCX Inhaltsverzeichnis Betrieb Installation Kalibrierung und Konfiguration Modifizierung...
-
Seite 4: Stromversorgung
DPA/TCX-Blockschaltbild Kaltstellenkompensation (CJC) •Betrieb Allgemein Das DPA/TCX bietet die Möglichkeit, zwei unabhängige Schaltpunkte für die von einem Thermoelement gemessene Temperatur festzulegen. Die Geräte sind mit einer automatischen Kaltstellenkompensation (CJC) ausgerüstet. Sie werden speziell für den Einsatz innerhalb eines defenierten Temperaturbereichs und einem bestimmten Thermoelementtyp konzipiert. - Seite 5 sowie die Spulenerregung (normalerweise erregt/nicht erregt) wird mittels interner Steckbrücken festgelegt. LED-Anzeige Die Status-LEDs an der Frontplatte zeigen unabhängig von der Einstellung der Spulenerregung die Alarmzustände an. Isolierung Eingangskreis, Stromversorgung, Alarmkanal 1 und Alarmkanal sind jeweils voneinander isoliert.
- Seite 6 Anschlüsse Klemme Signal Nicht belegt Thermoelementsignal + Thermoelementeingangssignale Thermoelementsignal − Nicht belegt Neutral (−) Stromversorgung Phase (+) Öffner Alarmkanal 1 Wurzelkontakt (Relaiskontakte) Schließer Öffner Alarmkanal 2 Wurzelkontakt (Relaiskontakte) Schließer Über einen Gewindebolzen an der Unterseite Schutzerde des Gehäuses Hinweis 1: Doppellinien weisen auf eine Isolierung zwischen den Ports hin - Vorsicht! Gefahr eines Stromschlags (Schraubklemmen können unter Hochspannung stehen)
- Seite 7 DPA/TCX – Thermoelement-Verlängerungskabel Kabelschirm nur auf Seite des Thermoelements erden Anschlussdiagramm für Thermoelementeingänge •Installation Achtung: Die Installation dieser Geräte darf nur von speziell ausgebildetem Fachpersonal unter Beachtung der in dieser Dokumentation enthaltenen Informationen und mittels der mitgelieferten Montageklammern und Anschlussklemmen durchgeführt werden.
- Seite 8 Entnehmen Sie daher die korrekten Anschlüsse dem oben am Gehäuse angebrachten Anschlussschema. Alarmanschlüsse Das DPA zeichnet sich durch eine hohe Störfestigkeit gegenüber Impulsen aus, die beim Schalten induktiver Lasten wie Solenoid- oder Relaisspulen auftreten. Zum Schutz der Relaiskontakte und benachbarter Schaltkreise, ist es wichtig, induktive Lasten über parallel...
- Seite 9 Thermoelementleitung Zur effektiven Durchführung der Kaltstellenkompensation muss eine geeignete Thermoelementleitung verwendet werden. Das DPA/TCX ist mit geerdeten oder isolierten Thermoelementen einsetzbar.
- Seite 10 Potentiometer SET (Sollwert) und DB (Totband) konfiguriert. Die Einstellung Alarmtyp und Relaisspulenerregung erfolgt über interne Brücken. Das DPA/TCX verfügt darüber hinaus über einen Regler (CJC- Überwachung), der es erlaubt, bauteilbedingte Toleranzen im Eingang der ersten Stufe und in den CJC-Schaltkreisen auszugleichen.
- Seite 11 1. Schließen Sie das Gerät wie in der Tabelle oben angegeben an. . Stellen Sie die Eingangsquelle auf den Schaltpunkt. . Drehen Sie den Regler SET gegen den Uhrzeigersinn, bis die LED erlischt. 4. Drehen Sie den Regler SET langsam im Uhrzeigersinn, bis die LED aufleuchtet.
- Seite 12 InterneEinstellungen(AlarmtypundSpulenerregung) Gehen Sie wie folgt vor, um den Alarmtyp oder die Spulenerregung zu ändern: 1. Nehmen Sie die linke Seitenwand ab. . Schließen Sie das Gerät laut Anschlussschema an (rechts). . Montieren Sie die Seitenwand. EinstellungderCJC-Überwachung (Werkseinstellung) Gehen Sie beim Einstellen der .
- Seite 13 •Modifizierung SEITENANSICHT LINKS LinkeSeitenwandentfernen 1. Lösen Sie die sechs mit A-F markierten Schneidklemmschrauben (zuvor Spannungsversorgung abschalten). . Lösen Sie die beiden mit G & H markierten Senkschrauben. . Entfernen Sie die linke Seitenwand, und merken Sie sich die Lage des Isoliermaterials, das zur Abdeckung der Stromversorgungsplatine dient.
- Seite 14 (Entsprechend der Schrauben G & H an der linken Seite). Merken Sie sich die Lage des Isoliermaterials. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Warnung: Zur Gewährleistung der Produktsicherheit ist unbedingt auf eine korrekte Lage des Isoliermaterials zu achten.
- Seite 15 Kanal 1 (abgebildet in Position ‘normalerweise erregt’) Kanal 2 (abgebildet in Position ‘normalerweise nicht erregt’) Brücken für die Auswahl der Alarmfunktion: Kanal 2 Kanal 1 (obere Schaltschwelle (untere Schaltschwelle ausgewählt) ausgewählt) DPA-Hauptplatine und Darstellung der Steckbrücken für Relaisspulenerregung und Alarmfunktionen.
- Seite 16 DPA/TCX Contents Operation Installation Calibration and Setup Modifications...
- Seite 17 DPA/TCX block diagram. •Operation General The DPA/TCX allows you to set two independent trip points against the temperature measured by a thermocouple. The units feature automatic CJC to compensate for variations in ambient temperature. They are specially built to suit a particular temperature range and thermocouple type.
- Seite 18 Indication The front panel status LEDs indicate an alarm condition regardless of the coil energisation setting. Isolation Input, Power Supply, Alarm Channel One and Alarm Channel Two are all isolated from each other. Connections Terminal Signal Not Used Thermocouple signal + Thermocouple Input signals Thermocouple signal −...
- Seite 19 DPA/TCX – T/C extension wire Ground cable shield at T/C end only Input connection diagrams for thermocouple inputs. •Installation Caution: In order to meet product safety requirements, these units must only be installed, by qualified staff, in accordance with the information...
- Seite 20 Check the label on top of the case for the correct connections. Alarmconnections The DPA has a high inbuilt immunity to noise spikes caused by switching inductive loads like solenoids or relay coils. However, it is important to use suppression capacitors across inductive loads to preserve the relay contacts and to reduce the effect of switching spikes on nearby circuits.
- Seite 21 Internal jumpers control the alarm type and relay coil energisation. The DPA/TCX also has an adjustment (CJC Tracking) to compensate for component variations in the first stage input and CJC circuits. Although the CJC Tracking is unlikely to need adjustment, the procedure is given below.
- Seite 22 Deadband(DBControl)adjustment The deadband control adjusts the point at which a tripped alarm resets. This point will be above the setpoint for a low type alarm or below for a high type. The procedure for adjusting the DB control is as follows: 1.
-
Seite 23: Modifications
•Modifications LEFT HAND SIDE V EW Removingthelefthandsideplate 1. Remove the six self tapping screws marked A-F (disconnect power first). . Remove the two countersunk bolts marked G & H. . Remove the left hand side plate and note the position of the insulator covering the power supply board. - Seite 24 (Shown in normally energised position) Channel two Shown in normally de-energised position Trip action selection jumpers: Channel two Channel one (High alarm selected) (Low alarm selected) DPA main board showing the locations of the high/low operation, and relay coil energisation, selection jumpers.
- Seite 28 Weidmüller Interface GmbH & Co. KG Postfach 00 0 Detmold Klingenbergstraße 16 8 Detmold Tel. +4 1 14-0 Fax +4 1 14-0 8 info@weidmueller.com www.weidmueller.com 61001041/00/04.08...
