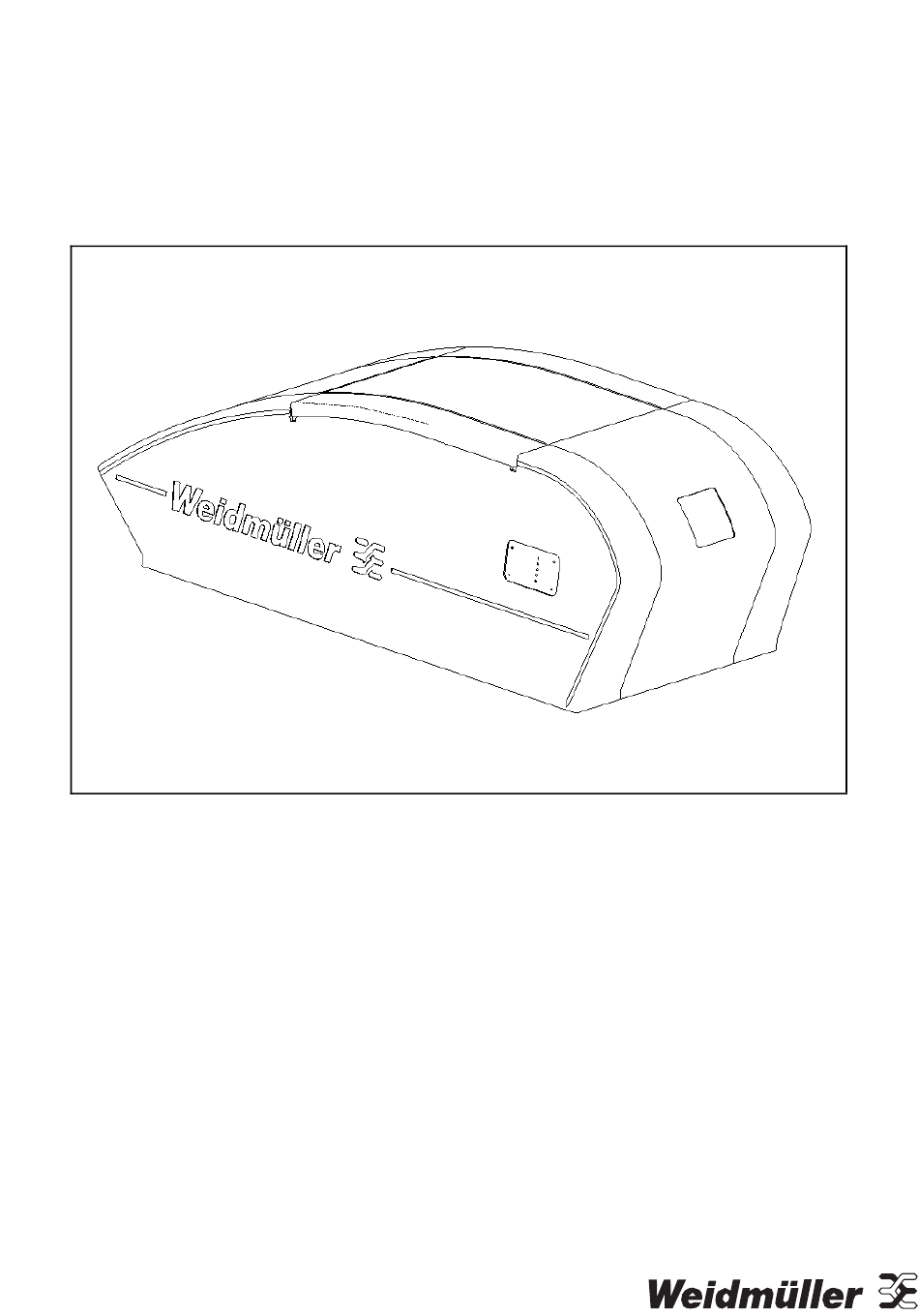

- Seite 1 SpeedMarking-Laser Bedienungsanleitung...
-
Seite 3: Vorwort
32758 Detmold Lieferumfang Telefon +49 (0) 5231 14-0 Telefax +49 (0) 5231 14-2083 E-Mail info@weidmueller.com Bitte überprüfen Sie Ihren SpeedMarking-Laser auf Internet www.weidmueller.com Vollständigkeit. Ihr SpeedMarking-Laser sollte fol- gende Bestandteile enthalten: • Spezialverpackung SpeedMarking-Laser • SpeedMarking-Laser • Toner • Paralleles Druckerkabel •... -
Seite 4: Inhaltsverzeichnis
Inhalt Inhalt Vorwort ..........................3 Revisionsverlauf ........................3 Installationsanleitung ......................3 Kontaktadresse........................3 Inhalt ..........................4 Sicherheitshinweise....................6 Druckerinstallation....................8 Druckerkomponenten....................8 Aufstellen des Druckers ..................9 Auspacken des Druckers ..................10 Einsetzen der Tonerpatrone..................10 Anschließen des Druckerkabels................11 Anschließen des Netzkabels .................12 Installieren des Druckertreibers................12 Grundlagen des Druckers ..................14 Druckerfunktionen ....................14 Bedienfeld ......................15 Bedienfeldtasten ....................15 LED-Anzeigen .......................16... - Seite 5 Inhalt Druckertipps und Wartung .................21 Verbessern des Ausdrucks ...................21 Verlängern der Gebrauchsdauer der Spezialtonerpatrone........21 Wartung der Spezialtonerpatrone .................21 Druckerwartung.....................22 Fehlersuche ......................23 Sicherungen ......................23 Wärmeabschaltung ....................23 Beheben von Staus....................23 Probleme mit der Druckqualität ................25 Checkliste zur Fehlerbehebung................26 Garantien ......................28 Eingeschränkte Garantie..................28 Garantieausschlüsse.....................28 Haftungseinschränkung ..................28 Kundendienst während und nach der Garantiezeit ..........29...
-
Seite 6: Sicherheitshinweise
Marking-Lasers die folgenden Anweisun- • Schließen Sie das Gerät nur mit dem in gen genau durch. Befolgen Sie darüber dieser Anleitung beschriebenen Kabel an hinaus alle auf dem SpeedMarking-Laser das Stromnetz an. angebrachten Warnungen und Hinweise. • Vermeiden Sie die Verwendung mehre- •... - Seite 7 Sicherheitshinweise • Achten Sie darauf, dass keine Flüssig- keit in den SpeedMarking-Laser gelangt. • Stellen Sie das Gerät auf eine feste, ebene Fläche. Andernfalls kann es he- runterfallen und Personenschäden ver- ursachen. • Achten Sie speziell bei der Installation auf engem Raum auf ausreichende Be- lüftung des Geräts.
-
Seite 8: Druckerinstallation
Druckerinstallation Druckerinstallation Dieses Kapitel hilft Ihnen bei der Einrichtung und In- stallation des neuen SpeedMarking-Lasers. Befolgen Sie nach dem Auspacken des Druckers die in der Checkliste aufgelisteten Schritte in der ange- gebenen Reihenfolge. Jeder Schritt wird detailliert mit leicht zu befolgenden Angaben beschrieben. Druckerkomponenten Abbildung 3 Rückseite... -
Seite 9: Aufstellen Des Druckers
Druckerinstallation Aufstellen des Druckers • Stellen Sie den Drucker auf eine stabile, ebene Fläche. • Sorgen Sie für ausreichende Belüftung. • Die Umgebungsbedingungen sollten stabil sein, d.h. es sollten keine abrupten Temperatur- und Luftfeuch- tigkeitsschwankungen stattfinden (Temperatur: 20 °C – 35 °C; Luftfeuchtigkeit: 55% – 75%). •... -
Seite 10: Auspacken Des Druckers
Druckerinstallation 4 Entfernen Sie die Bildwalzenfixierstange. Auspacken des Druckers Bewahren Sie das gesamte Verpackungs- material auf. Bei eventuellen Reparaturen wird empfoh- len, den Drucker in der Originalverpackung zurück zu schicken, um mögliche Trans- portschäden zu vermeiden. Einsetzen der Tonerpatrone Abbildung 8 Bildwalzenfixierstange entfernen VORSICHT Setzen Sie die Tonerpatrone nur wenige... -
Seite 11: Anschließen Des Druckerkabels
Ende der Tonerpatrone. Ziehen kabels Sie das Band (30 - 35 cm) komplett aus der To- nerpatrone und entsorgen Sie es. Der SpeedMarking-Laser verfügt über einen Paral- lelanschluss. Verwenden Sie diesen Anschluss, Kommen Sie nicht mit schwarzem Toner wenn auf dem Band in Berührung. -
Seite 12: Anschließen Des Netzkabels
Installieren Sie einen dieser Druckertreiber, wenn Sie als Betriebssystem auf ihrem Computer Windows NT4, Windows 95/98, Windows ME, Win 2000/XP verwenden. Der SpeedMarking-Laser ist kompatibel zu den Dru- ckertypen: • HP III • HP Laserjet 6P • HP Laserjet 6P/6MP (empfohlen) Installieren Sie von der mitgelieferten CD den Dru- ckertreiber HP LaserJet 6P/6MP-Standard. - Seite 13 Druckerinstallation Für Windows ME Installieren der Windows-Drucktreiber 1 Folgen Sie dem Installationsassistenten des Dru- Für Windows 2000/XP ckers. 1 Speichern Sie den Druckertreiber lokal auf Ihrer 2 Wählen Sie „lokaler Drucker“ (LPT1:). Festplatte. 3 Betätigen Sie den Button „Diskette“ und wählen 2 Fügen Sie einen neuen Drucker hinzu.
-
Seite 14: Grundlagen Des Druckers
Maße (L x B x H): 1000 x 430 x 380 mm Tabelle 1 Technische Daten Das bietet der SpeedMarking-Laser dem Anwender: • Zeitersparnis: 3 - 4 MultiCards pro Minute • Einfaches Handling • Hohe Beschriftungsqualität • Sofort einsetzbare Markierer •... -
Seite 15: Bedienfeld
Grundlagen des Druckers Bedienfeld Bedienfeldtasten Der Drucker verfügt über zwei Tasten: Job abbre- chen (A) und Test (B). Job abbrechen Drücken Sie die Taste Job abbrechen, um einen laufenden Druck abzubrechen. Die LED’s auf dem Bedienfeld leuchten nacheinander auf, während der Druckerspeicher gelöscht wird, und gehen dann in den Bereitschaftsmodus über (die obere LED leuch- tet). -
Seite 16: Led-Anzeigen
Grundlagen des Druckers LED-Anzeigen Meldungen des oberen Statusfeldes Die LED-Anzeigen zeigen Status- und Fehlermel- Die folgenden Statusmeldungen des Bedienfeldes weisen auf verschiedene Bedingungen des Druckers dungen an. Die LED’s können sich in einem der fol- genden Stati befinden. bei der Vorbereitung auf einen Druckjob oder beim Drucken hin. -
Seite 17: Schalter Zur Bedruckung Von Sf-Markierern
Grundlagen des Druckers Schalter zur Bedruckung Druckertreiber von SF-Markierern Der SpeedMarking-Laser ist kompatibel zu den Dru- ckertypen: • HP III • HP Laserjet 6P • HP Laserjet 6P/6MP (empfohlen) Weitere Information zur Installation des Druckertreibers finden Sie im Kapitel 2.7 „Installieren des Druckertreibers“. -
Seite 18: Zubehör Und Bestellinformation
Grundlagen des Druckers Zubehör und Bestellinformation Option Beschreibung oder Verwendung Teilenummer Spezialtonerpatrone Austauschpatrone 1770070000 Kabel- und Schnittstellenzubehör Anschluss des Druckers Software-CD CD mit Treibern und Drucksoftware 1954040000 Magazin Automatisches Zuführen der MultiCard 1782880000 Tabelle 3 Zubehör und Bestellinformation 5658590000/00/05.07... -
Seite 19: Druckaufgaben
In diesem Kapitel werden die Druckoptionen erklärt Druckvorbereitung und häufig durchzuführende Druckaufgaben be- Auswahl der Medien schrieben. Mit dem SpeedMarking-Laser können nur die Mar- kierer aus dem Weidmüller MultiCard-Programm bis Bedrucken von hinterkleb- zu einer Höhe von 9 mm beschriftet werden. ten Markierern Weitere Informationen dazu finden Sie im Weidmüller Gerätemarkierer ESG, SM und... -
Seite 20: Druckaufgaben
Druckaufgaben Druckaufgaben 4.3.2 Drucken mit manueller Zufuhr Ihr SpeedMarking-Laser ist mit einer manuellen Zu- 4.3.1 Anhalten eines Druckjobs führung ausgestattet. Diese wird wie folgt bestückt. Ein Druckjob kann durch die Softwareanwendung, 1 Die MultiCard-Markierer werden mit der Projekt- die Druckerwarteschlange oder mit der Taste Job bezeichnerfläche zuerst in die Aufnahme ge-... -
Seite 21: Druckertipps Und Wartung
Toner neu zu verteilen. Stellen Sie die Tonerpatrone dabei nicht auf den Kopf. 5 Setzen Sie die Tonerpatrone wieder in den SpeedMarking-Laser ein. 6 Schließen Sie den Deckel. Wenn das Druckbild auch weiterhin hell bleibt, tauschen Sie die Tonerpatrone aus. -
Seite 22: Druckerwartung
Reinigen des SpeedMarking-Lasers Kleberreste, oder Ähnliches aus dem Druckbe- reich. Um eine gute Druckqualität zu wahren, reinigen Sie den SpeedMarking-Laser jedes Mal, wenn die Spe- zialtonerpatrone ausgewechselt wird bzw. wenn Probleme mit der Druckqualität auftreten. Beachten Sie dabei die folgenden Anweisungen: Der SpeedMarking-Laser sollte möglichst von Staub... -
Seite 23: Fehlersuche
Fehlersuche Fehlersuche Dieses Kapitel hilft Ihnen bei der Fehlersuche be- Wärmeabschaltung züglich folgender Druckprobleme: Bei Langzeitbetrieb kann es zu einer Wärmeab- schaltung kommen, um das Gerät vor Überhitzung zu schützen. Sicherungen Die Fehler-LED leuchtet auf. Wenn nach Betätigen der Taste Test kein Einzug der MultiCard erfolgt, lassen Sie das Gerät im eingeschalteten Zustand für 10 - 15 Minuten abkühlen und betätigen danach wie- der die Taste Test. -
Seite 24: Stau Im Einzugsbereich
Fehlersuche 6.3.1 Stau im Einzugsbereich 6.3.2 Stau im Tonerbereich 1 Schalten Sie den SpeedMarking-Laser aus. 1 Schalten Sie den SpeedMarking-Laser aus. 2 Öffnen Sie den Deckel und entnehmen Sie die 2 Öffnen Sie den Deckel und entnehmen Sie die Tonerpatrone. -
Seite 25: Stau Im Ausgabebereich
Fehlersuche 6.3.3 Stau im Ausgabebereich Probleme mit der Druckqualität 1 Schalten Sie den SpeedMarking-Laser aus. 2 Öffnen Sie den Deckel und entnehmen Sie die 6.4.1 Checkliste zur Druckqualität Tonerpatrone. Allgemeine Probleme mit der Druckqualität können Sie unter Beachtung der folgenden Checkliste be- VORSICHT heben. -
Seite 26: Checkliste Zur Fehlerbehebung
Behebung des Fehlers. Vorübergehender Fehler Der Drucker hat einen vorübergehenden Fehler. Behebbarer Fehler • Schalten Sie den SpeedMarking-Laser kurz aus • Die obere Abdeckung ist offen. Schließen Sie die und wieder ein. Tritt der Fehler weiterhin auf, wen- Abdeckung. den Sie sich an einen Kundendienstvertreter. -
Seite 27: Fehlersuche Allgemein
Fehlersuche 6.5.2 Fehlersuche allgemein Leere, fehlerhafte oder unvollständige Seiten bzw. Unterbrechung des Druckbetriebs Seiten werden zwar gedruckt, sind jedoch leer. • Das Verschlussband der Spezialtonerpatrone wurde eventuell nicht herausgezogen. Seiten werden zwar gedruckt, sind jedoch fehlerhaft oder nur teilweise bedruckt bzw. der Druck überlappt sich. -
Seite 28: Garantien
Garantien Garantien In diesem Kapitel erhalten Sie Informationen über Die Verwendung einer nicht von Weidmüller vertrie- Garantien, die für den SpeedMarking-Laser und die benen Tonerpatrone hat keine Auswirkungen auf die Spezialtonerpatrone gelten. Garantie. Wenn sich jedoch herausstellt, dass der Ausfall, die Druckqualität, die Resistenz der Markie- rerbeschriftung oder die Beschädigung Ihres... -
Seite 29: Kundendienst Während Und Nach Der Garantiezeit
Garantie für Toner nach der Garantiezeit 1 Verpacken Sie die defekte Spezialtonerpatrone im Originalkarton. Sollte der SpeedMarking-Laser während der Garan- tiezeit ausfallen, wenden Sie sich an Ihren Kunden- 2 Stellen Sie sicher, dass die Tonerverpackung dienst. versiegelt ist. Verwenden Sie die zusätzlichen Verpackungsteile, damit die Tonerpatrone fest Falls Sie das Gerät an den Kundendienst senden... -
Seite 30: Druckerspezifikationen
Druckerspezifikationen Druckerspezifikationen Umgebungsbedingungen 8.1.1 Abmessungen Höhe 380 mm Breite 430 mm Länge 1000 mm Gewicht 35 kg (mit Tonerpatrone) 8.1.2 Elektrische Bedingungen Netzspannung 110 V/AC 230 V/AC Leistungsaufnahme 1300 W 1300 W Empfohlene Mindest- 16 A 16 A stromkapazität Frequenz 50 –... -
Seite 31: Verbrauchsmaterialien
8.2.2 Spezifikation für die Druckmedien Sie können mit dem SpeedMarking-Laser komplette Karten aus dem Weidmüller MultiCard-Programm be- drucken, wenn Sie sich an die Spezifikationen und Richtlinien in dieser Bedienungsanleitung halten. Druck- medien, die diese Anforderungen nicht erfüllen, können zu einer Beschädigung des Druckers und einem Ga- rantieverlust führen. - Seite 32 Druckerspezifikationen 5658590000/00/05.07...
-
Seite 33: Info - Formular Für Den Kundendienst
Info – Formular für den Kundendienst Person, die das Gerät zurücksendet: Datum: Kontaktperson: Telefonnummer: Weitere Kontaktpersonen: Telefonnummer: Adresse des Absenders: Spezielle Versandvorschrift: Welches Produkt wird gesendet? Modellnummer: Seriennummer: Bitte legen Sie der Rücksendung des Produkts relevante Ausdrucke bei. Zubehör, das nicht zur Ausführung der Reparatur notwendig ist, z.B. Handbücher, bitte nicht mit senden. Was muss getan werden? 1. - Seite 36 Weidmüller Interface GmbH & Co. KG Postfach 3030 32720 Detmold Klingenbergstraße 16 32758 Detmold Phone +49 (0) 5231 14-0 +49 (0) 5231 14-2083 E-Mail info@weidmuller.com Order number: 5658590000/00/05.07 Internet www.weidmueller.com...
