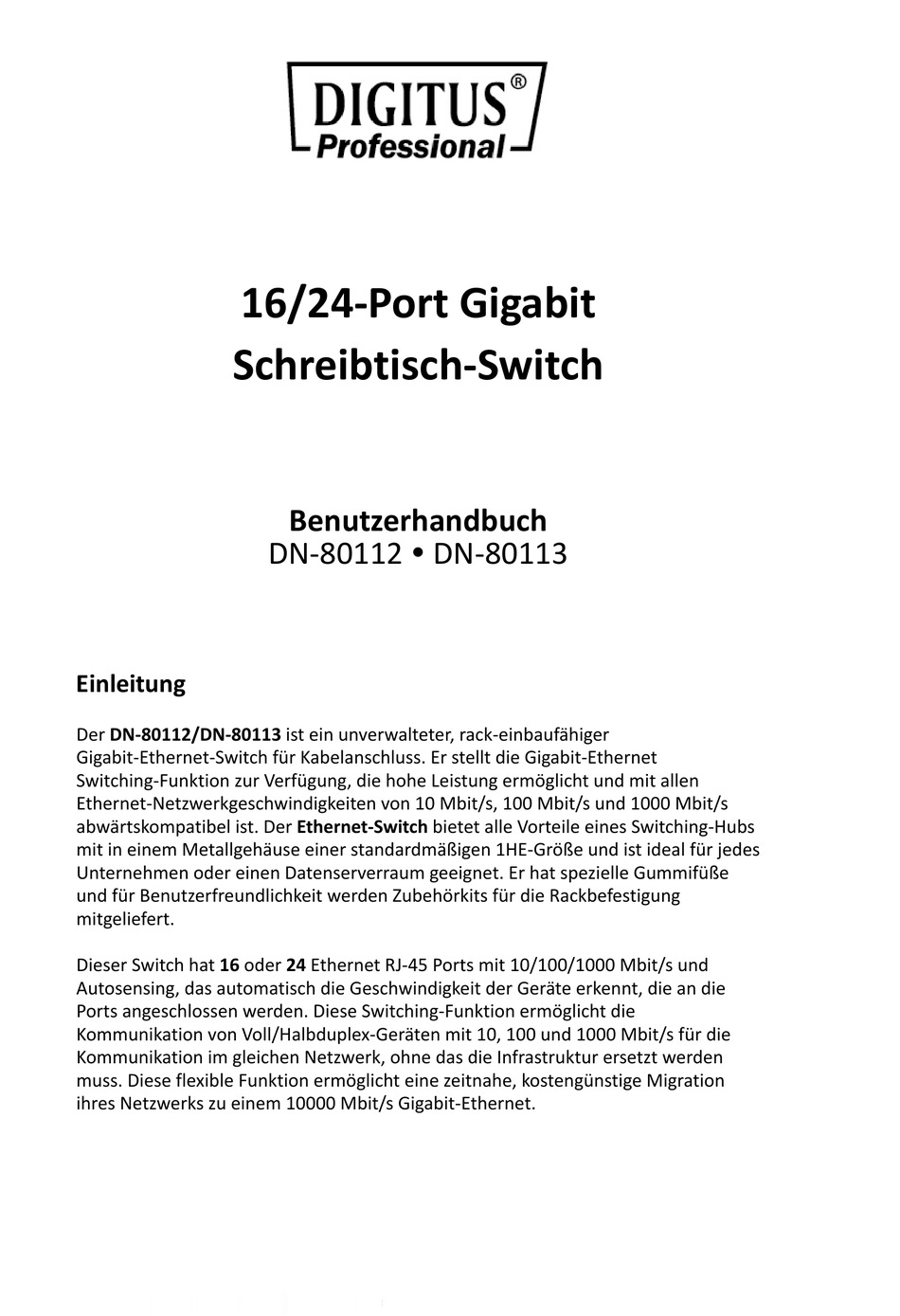

Digitus DN-80112 Benutzerhandbuch
16/24-port gigabit schreibtisch-switch
16/24-Port Gigabit
Schreibtisch-Switch
Benutzerhandbuch
DN-80112 DN-80113
Einleitung

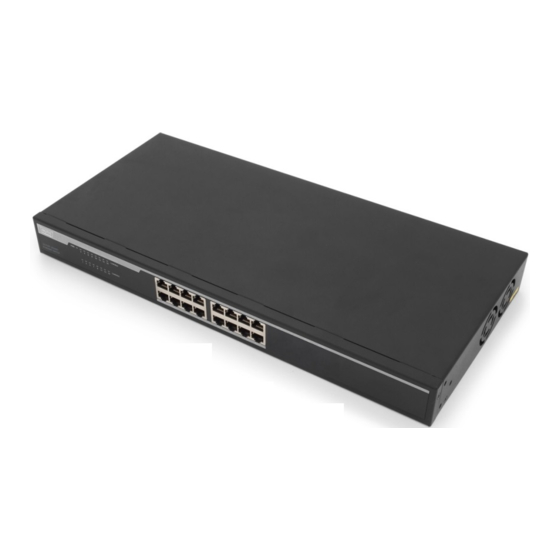

Der DN-80112/DN-80113 ist ein unverwalteter, rack-einbaufähiger
Gigabit-Ethernet-Switch für Kabelanschluss. Er stellt die Gigabit-Ethernet
Switching-Funktion zur Verfügung, die hohe Leistung ermöglicht und mit allen
Ethernet-Netzwerkgeschwindigkeiten von 10 Mbit/s, 100 Mbit/s und 1000 Mbit/s
abwärtskompatibel ist. Der Ethernet-Switch bietet alle Vorteile eines Switching-Hubs
mit in einem Metallgehäuse einer standardmäßigen 1HE-Größe und ist ideal für jedes
Unternehmen oder einen Datenserverraum geeignet. Er hat spezielle Gummifüße
und für Benutzerfreundlichkeit werden Zubehörkits für die Rackbefestigung
mitgeliefert.
Dieser Switch hat 16 oder 24 Ethernet RJ-45 Ports mit 10/100/1000 Mbit/s und
Autosensing, das automatisch die Geschwindigkeit der Geräte erkennt, die an die
Ports angeschlossen werden. Diese Switching-Funktion ermöglicht die
Kommunikation von Voll/Halbduplex-Geräten mit 10, 100 und 1000 Mbit/s für die
Kommunikation im gleichen Netzwerk, ohne das die Infrastruktur ersetzt werden
muss. Diese flexible Funktion ermöglicht eine zeitnahe, kostengünstige Migration
ihres Netzwerks zu einem 10000 Mbit/s Gigabit-Ethernet.
Inhaltsverzeichnis
Verwandte Anleitungen für Digitus DN-80112
Inhaltszusammenfassung für Digitus DN-80112
- Seite 1 Schreibtisch-Switch Benutzerhandbuch DN-80112 DN-80113 Einleitung Der DN-80112/DN-80113 ist ein unverwalteter, rack-einbaufähiger Gigabit-Ethernet-Switch für Kabelanschluss. Er stellt die Gigabit-Ethernet Switching-Funktion zur Verfügung, die hohe Leistung ermöglicht und mit allen Ethernet-Netzwerkgeschwindigkeiten von 10 Mbit/s, 100 Mbit/s und 1000 Mbit/s abwärtskompatibel ist. Der Ethernet-Switch bietet alle Vorteile eines Switching-Hubs mit in einem Metallgehäuse einer standardmäßigen 1HE-Größe und ist ideal für jedes...
-
Seite 2: Technische Daten
Zwei (2) Rackmontageplatten und Schrauben WICHTIG: Wenn ein Teil fehlt oder beschädigt ist, wenden Sie sich bitte an Ihren örtlichen Händler oder Wiederverkäufer für Unterstützung. Technische Daten DN-80112 (16-Port 10/100/1000 Base-TX Gigabit Ethernet Switch) Anschlüsse: 16 Ports 10/100/1000Base-TX MAC-Adresse:... -
Seite 3: Hardwarebeschreibung
DN-80113 (24-Port 10/100/1000 Base-TX Gigabit Ethernet Switch) Anschlüsse: 24 Ports 10/100/1000Base-TX MAC-Adresse: 8K MAC-Adressentabelle Jumbo-Frame: LED-Anzeige: Je Port: Link/Aktivität Je Gerät: Stromversorgung Abmessungen: 440mm x 200mm x 44mm (B x T x H) Betriebstemperatur: 0 °C bis 40°C Betriebsluftfeuchtigkeit: 10 % bis 90 % (nicht kondensierend) Leistungsaufnahme: max. -
Seite 4: Fehlerbehebung
RJ-45 Ports (Auto-MDI/MDIX) Autosensing-Ports mit 10/100/1000 N-Way für 10/100/1000-TX-Verbindungen. Grundsätzlich bedeutet MDI die Verbindung mit einem anderen Hub oder Switch, während MDIX für eine Verbindung mit einer Workstation oder einem PC steht. Daher bedeutet Auto-MDI/MDIX, dass Sie einen Anschluss an einen anderen Switch oder eine Workstation ohne Änderung der Pin-zu-Pin- oder Crossover-Verkabelung herstellen können. -
Seite 5: Diagnose-Led-Anzeigen
Diagnose-LED-Anzeigen Wenn die Link-Anzeige nach dem Herstellen einer Verbindung nicht leuchtet, überprüfen Sie, ob die Netzwerkschnittstelle (z.B. eine Netzwerkkarte im angeschlossenen Gerät), das Netzwerkkabel oder der Port des Switches defekt ist. Achten Sie darauf, dass das Kabel sowohl am Switch als auch am entsprechenden Gerät angeschlossen wurde.
