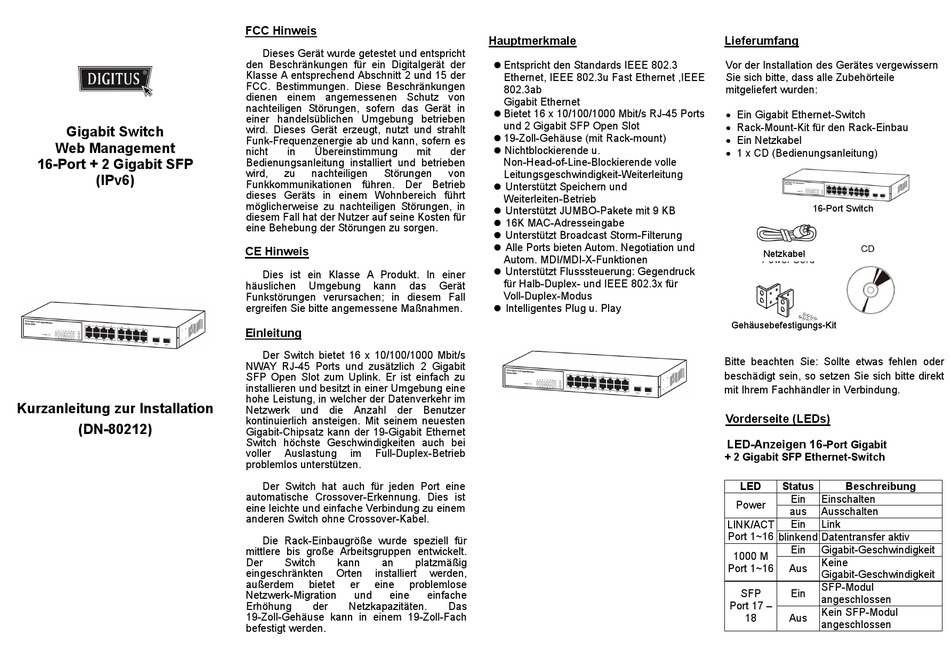

Digitus DN-80212 Kurzanleitung Zur Installation

Gigabit Switch
Web Management
16-Port + 2 Gigabit SFP
(IPv6)
Kurzanleitung zur Installation
(DN-80212)
FCC Hinweis
Dieses Gerät wurde getestet und entspricht
den Beschränkungen für ein Digitalgerät der
Klasse A entsprechend Abschnitt 2 und 15 der
FCC. Bestimmungen. Diese Beschränkungen
dienen einem angemessenen Schutz von
nachteiligen Störungen, sofern das Gerät in
einer handelsüblichen Umgebung betrieben
wird. Dieses Gerät erzeugt, nutzt und strahlt
Funk-Frequenzenergie ab und kann, sofern es
nicht in Übereinstimmung mit
Bedienungsanleitung installiert und betrieben
wird, zu nachteiligen Störungen
Funkkommunikationen führen. Der Betrieb
dieses Geräts in einem Wohnbereich führt
möglicherweise zu nachteiligen Störungen, in
diesem Fall hat der Nutzer auf seine Kosten für
eine Behebung der Störungen zu sorgen.
CE Hinweis
Dies ist ein Klasse A Produkt. In einer
häuslichen Umgebung kann das
Funkstörungen verursachen; in diesem Fall
ergreifen Sie bitte angemessene Maßnahmen.
Einleitung
Der Switch bietet 16 x 10/100/1000 Mbit/s
NWAY RJ-45 Ports und zusätzlich 2 Gigabit
SFP Open Slot zum Uplink. Er ist einfach zu
installieren und besitzt in einer Umgebung eine
hohe Leistung, in welcher der Datenverkehr im
Netzwerk und die Anzahl der Benutzer
kontinuierlich ansteigen. Mit seinem neuesten
Gigabit-Chipsatz kann der 19-Gigabit Ethernet
Switch höchste Geschwindigkeiten auch bei
voller Auslastung im Full-Duplex-Betrieb
problemlos unterstützen.
Der Switch hat auch für jeden Port eine
automatische Crossover-Erkennung. Dies ist
eine leichte und einfache Verbindung zu einem
anderen Switch ohne Crossover-Kabel.
Die Rack-Einbaugröße wurde speziell für
mittlere bis große Arbeitsgruppen entwickelt.
Der Switch kann an platzmäßig
eingeschränkten Orten installiert
außerdem bietet er eine problemlose
Netzwerk-Migration und eine
Erhöhung der Netzkapazitäten.
19-Zoll-Gehäuse kann in einem 19-Zoll-Fach
befestigt werden.
Hauptmerkmale
 Entspricht den Standards IEEE 802.3
Ethernet, IEEE 802.3u Fast Ethernet ,IEEE
802.3ab
Gigabit Ethernet
 Bietet 16 x 10/100/1000 Mbit/s RJ-45 Ports
und 2 Gigabit SFP Open Slot
 19-Zoll-Gehäuse (mit Rack-mount)
 Nichtblockierende u.
der
Non-Head-of-Line-Blockierende volle
von
Leitungsgeschwindigkeit-Weiterleitung
 Unterstützt Speichern und
Weiterleiten-Betrieb
 Unterstützt JUMBO-Pakete mit 9 KB
 16K MAC-Adresseingabe
 Unterstützt Broadcast Storm-Filterung
 Alle Ports bieten Autom. Negotiation und
Autom. MDI/MDI-X-Funktionen
 Unterstützt Flusssteuerung: Gegendruck
für Halb-Duplex- und IEEE 802.3x für
Gerät
Voll-Duplex-Modus
 Intelligentes Plug u. Play
werden,
einfache
Das
Lieferumfang
Vor der Installation des Gerätes vergewissern
Sie sich bitte, dass alle Zubehörteile
mitgeliefert wurden:
• Ein Gigabit Ethernet-Switch
• Rack-Mount-Kit für den Rack-Einbau
• Ein Netzkabel
• 1 x CD (Bedienungsanleitung)
16-Port Switch
Netzkabel
Gehäusebefestigungs-Kit
Bitte beachten Sie: Sollte etwas fehlen oder
beschädigt sein, so setzen Sie sich bitte direkt
mit Ihrem Fachhändler in Verbindung.

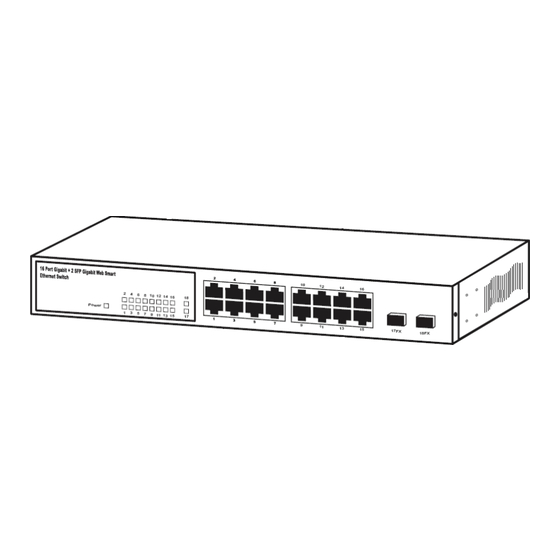

Vorderseite (LEDs)
LED-Anzeigen 16-
Port Gigabit
+ 2 Gigabit SFP Ethernet-Switch
LED Status Beschreibung
Ein Einschalten
Power
aus Ausschalten
LINK/ACT Ein Link
Port 1~16 blinkend Datentransfer aktiv
Ein Gigabit-Geschwindigkeit
1000 M
Keine
Port 1~16 Aus
Gigabit-Geschwindigkeit
SFP-Modul
Ein
SFP
angeschlossen
Port 17 –
Kein SFP-Modul
18 Aus
angeschlossen
