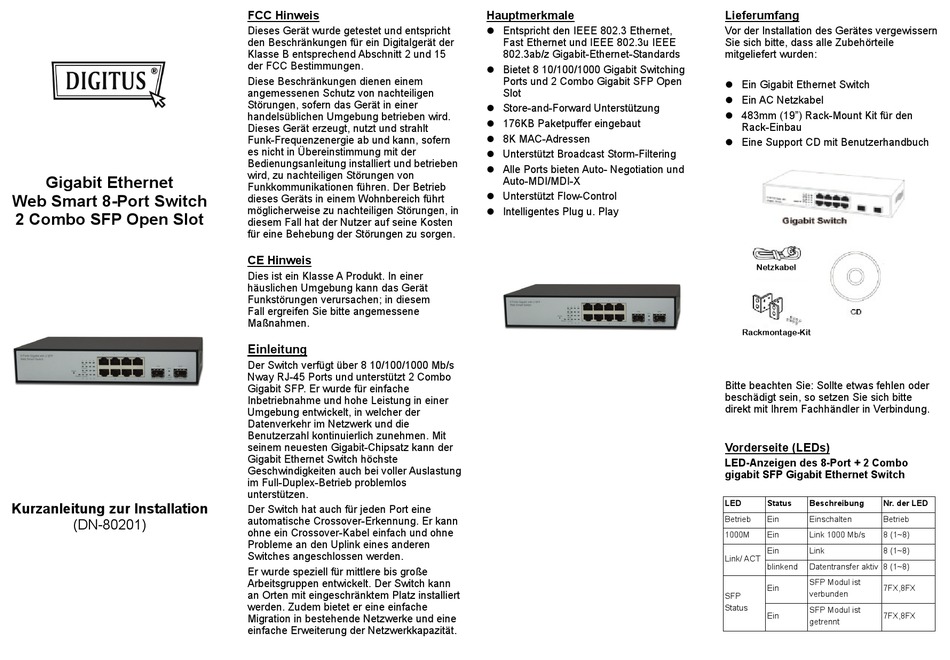

Digitus DN-80201 Kurzanleitung

Gigabit Ethernet
Web Smart 8-Port Switch
2 Combo SFP Open Slot
Kurzanleitung zur Installation
(DN-80201)
FCC Hinweis
Dieses Gerät wurde getestet und entspricht
den Beschränkungen für ein Digitalgerät der
Klasse B entsprechend Abschnitt 2 und 15
der FCC Bestimmungen.
Diese Beschränkungen dienen einem
angemessenen Schutz von nachteiligen
Störungen, sofern das Gerät in einer
handelsüblichen Umgebung betrieben wird.
Dieses Gerät erzeugt, nutzt und strahlt
Funk-Frequenzenergie ab und kann, sofern
es nicht in Übereinstimmung mit der
Bedienungsanleitung installiert und betrieben
wird, zu nachteiligen Störungen von
Funkkommunikationen führen. Der Betrieb
dieses Geräts in einem Wohnbereich führt
möglicherweise zu nachteiligen Störungen, in
diesem Fall hat der Nutzer auf seine Kosten
für eine Behebung der Störungen zu sorgen.
CE Hinweis
Dies ist ein Klasse A Produkt. In einer
häuslichen Umgebung kann das Gerät
Funkstörungen verursachen; in diesem
Fall ergreifen Sie bitte angemessene
Maßnahmen.
Einleitung
Der Switch verfügt über 8 10/100/1000 Mb/s
Nway RJ-45 Ports und unterstützt 2 Combo
Gigabit SFP. Er wurde für einfache
Inbetriebnahme und hohe Leistung in einer
Umgebung entwickelt, in welcher der
Datenverkehr im Netzwerk und die
Benutzerzahl kontinuierlich zunehmen. Mit
seinem neuesten Gigabit-Chipsatz kann der
Gigabit Ethernet Switch höchste
Geschwindigkeiten auch bei voller Auslastung
im Full-Duplex-Betrieb problemlos
unterstützen.
Der Switch hat auch für jeden Port eine
automatische Crossover-Erkennung. Er kann
ohne ein Crossover-Kabel einfach und ohne
Probleme an den Uplink eines anderen
Switches angeschlossen werden.
Er wurde speziell für mittlere bis große
Arbeitsgruppen entwickelt. Der Switch kann
an Orten mit eingeschränktem Platz installiert
werden. Zudem bietet er eine einfache
Migration in bestehende Netzwerke und eine
einfache Erweiterung der Netzwerkkapazität.
Hauptmerkmale
 Entspricht den IEEE 802.3 Ethernet,
Fast Ethernet und IEEE 802.3u IEEE
802.3ab/z Gigabit-Ethernet-Standards
 Bietet 8 10/100/1000 Gigabit Switching
Ports und 2 Combo Gigabit SFP Open
Slot
 Store-and-Forward Unterstützung
 176KB Paketpuffer eingebaut
 8K MAC-Adressen
 Unterstützt Broadcast Storm-Filtering
 Alle Ports bieten Auto- Negotiation und
Auto-MDI/MDI-X
 Unterstützt Flow-Control
 Intelligentes Plug u. Play
Lieferumfang
Vor der Installation des Gerätes vergewissern
Sie sich bitte, dass alle Zubehörteile
mitgeliefert wurden:
 Ein Gigabit Ethernet Switch
 Ein AC Netzkabel
 483mm (19") Rack-Mount Kit für den
Rack-Einbau
 Eine Support CD mit Benutzerhandbuch
Netzkabel
Rackmontage-Kit
Bitte beachten Sie: Sollte etwas fehlen oder
beschädigt sein, so setzen Sie sich bitte
direkt mit Ihrem Fachhändler in Verbindung.

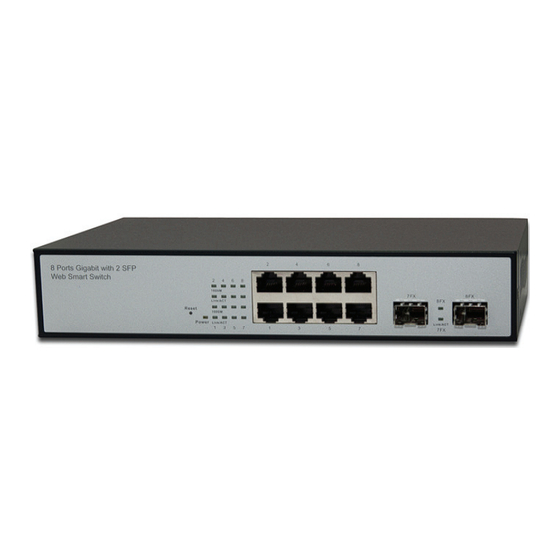

Vorderseite (LEDs)
LED-Anzeigen des 8-Port + 2 Combo
gigabit SFP Gigabit Ethernet Switch
LED Status Beschreibung Nr. der LED
Betrieb Ein Einschalten Betrieb
1000M Ein Link 1000 Mb/s 8 (1~8)
Ein Link 8 (1~8)
Link/ ACT
blinkend Datentransfer aktiv 8 (1~8)
SFP Modul ist
Ein 7FX,8FX
verbunden
SFP
Status
SFP Modul ist
Ein 7FX,8FX
getrennt
