- Seite 2 • Betrieb über 4 x 1,5-V-Batterie oder 6-V-Netzteil • Inkl. Windschutz und Batterien ............................... EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Produkt von OMNITRONIC entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. ACHTUNG! Gerät vor Feuchtigkeit und Nässe schützen!
-
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Seite 4: Bestimmungsgemässe Verwendung

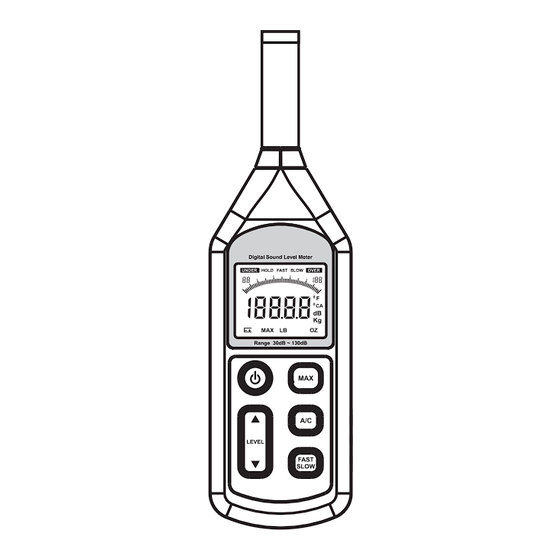

BESTIMMUNGSGEMÄSSE VERWENDUNG Das SLM-500 dient zur Schallpegelmessung. Die Stromversorgung erfolgt über vier 1,5-V-Batterien oder ein 6-V-Netzteil. Der Aufbau des Geräts entspricht der Schutzklasse III. Es wurde aus- schließlich zur Verwendung in Innenräumen konzipiert. Die Umgebungs- temperatur muss zwischen -5° C und +45° C liegen. Halten Sie das System von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. - Seite 5 BEDIENELEMENTE Messmikrofon mit Elektret-Kondensator-Mikrofonkapsel. Ein Windschutz ist im Lieferumfang enthalten. Dieser sollte bei Windgeschwindigkeiten über 10m/s verwendet werden. Display Taste zum Ein- und Ausschalten. Tasten LEVEL ▲▼ zum Festlegen des Messbereichs: 30-80 dB, 40-90 dB, 50-100 dB, 60-110 dB, 70-120 dB, 80-130 dB, 30-130 dB. Nach dem Einschalten ist der Bereich 40-90 dB eingestellt.
- Seite 6 Analyse. DC-Ausgang für die Abnahme von pegelproportionaler Gleich- spannung zur weiteren Analyse. Netzanschlussbuchse für den Betrieb mit einem Netzteil. 6,3-mm-Gewinde um das SLM-500 auf einem Stativ zu befestigen. Regler zur Kalibrierung der Anzeige auf 94 dB. Batteriefach Messbereich Maximaler Pegel wird unterschritten Batteriekapazität erschöpft...
-
Seite 7: Schallpegel Messen
SCHALLPEGEL MESSEN Legen Sie vier 1,5-V-Batterien wie im Batteriefach angegeben ein oder schließen Sie ein 6-V-Netzteil an. Schalten Sie dann das Gerät über die Taste ein. Auf dem Display wird eine Anzeige sichtbar. Erscheint das Batteriesymbol, sind die Batterien verbraucht und müssen erneuert werden. -
Seite 8: Technische Daten
Entfernen Sie die Batteriefachabdeckung und treffen Sie folgende Einstellungen: Bewertungsfilter A, Messdynamik FAST, Messbereich 60 bis 110 dB Stecken Sie das Mikrofon des SLM-500 soweit wie möglich in die Kalibrierkammer an der Oberseite des Kalibriergeräts. Schalten Sie das Kalibriergerät ein und kontrollieren Sie die Anzeige auf dem Display. - Seite 9 ............................... INTRODUCTION Thank you for having chosen an OMNITRONIC product. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. Please keep this manual for further needs.
-
Seite 10: Safety Instructions
SAFETY INSTRUCTIONS Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept liability for any resulting defects or problems. This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. -
Seite 11: Operating Determinations
OPERATING DETERMINATIONS The SLM-500 serves for sound level measurement. It operates with four 1.5 V batteries or a 6 V power supply unit. This device falls under protection class III. The unit was designed for indoor use only. The ambient temperature must always be between -5° C and +45°... -
Seite 12: Operating Elements
OPERATING ELEMENTS Measuring microphone with electret condenser microphone capsule. If you operate at wind speed over 10 m/sec, please use the protective windscreen included in the delivery. Display Button for switching on and off. Level buttons ▲▼ for selecting the measuring range 30-80 dB, 40- 90 dB, 50-100 dB, 60-110 dB, 70-120 dB, 80-130 dB or 30-130 dB. - Seite 13 AC output for picking up a microphone signal for further analysis. DC output for picking up a DC voltage proportional to level for further analysis. Power input for operating the SLM-500 with a power supply unit. 6.3 mm thread for mounting the SLM-500 on a stand. Calibration control...
- Seite 14 MEASURING Insert four 1.5 V batteries as indicated in the battery compartment or connect a 6 V power unit. Then switch on the meter with the button. An indication is displayed. If the display indicates the battery symbol, the batteries are exhausted and must be replaced. For measuring, hold the device horizontally with the microphone pointing to the sound source.
-
Seite 15: Technical Specifications
Remove the battery cover and make the following settings: weighting filter A, measuring mode FAST, measuring range 60 to 110 dB. Place the microphone of the SLM-500 as far as possible into the calibrator’s calibration chamber. Switch on the calibrator and check the indication on the SLM-500’s display. - Seite 16 © © © © OMNITRONIC OMNITRONIC OMNITRONIC 201 OMNITRONIC 2014 4 4 4 Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. Every information is subject to change without prior notice. 00084790.DOCX Version 1.1...
