16.1 Trimmung
Wenn die Pumpe ferngesteuert wird, verfolgt sie ein Analogsignal im Bereich
4-20 mA bzw. 0-10 V von der Fernsteuerung des Benutzers an Pin 4 des unteren D-
Steckverbinders hinten an der Pumpe. Die Einrichtung der Trimmung dient dazu,
die Pumpe auf eine Analogsteuerung zu kalibrieren. Diese Sequenz kann direkt aus
dem Einrichtungsmenü oder dem Analog-Einrichtungsmenü aufgerufen werden.
Wählen Sie mit der Taste AUF oder AB im Einrichtungsmenü oder Analog-
Einrichtungsmenü den Menüpunkt Trim aus und bestätigen Sie die Auswahl mit
der Taste ENTER.

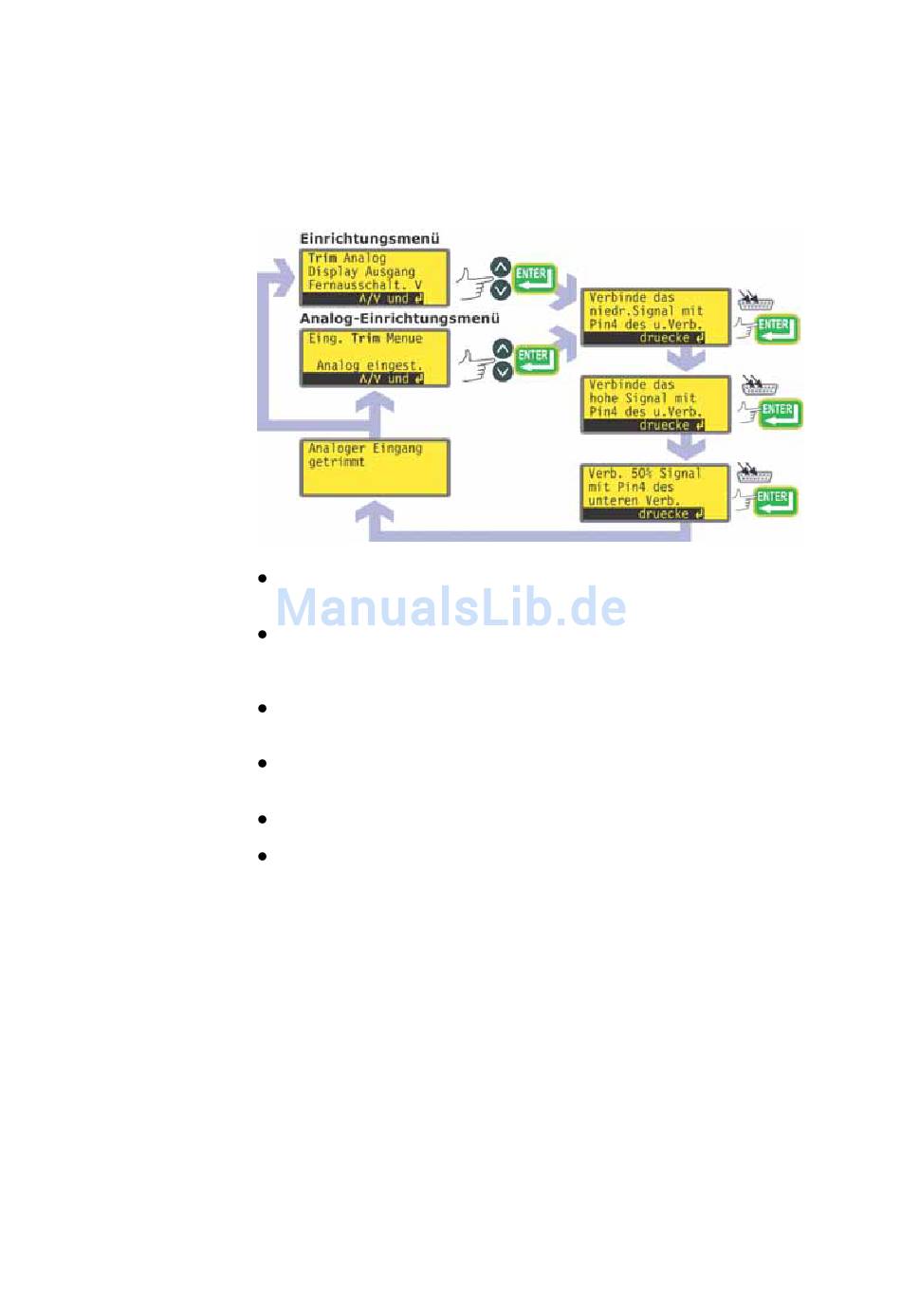

Legen Sie entsprechend den Anweisungen in der Anzeige das analoge
Tiefpegel-Prozesssignal an Pin 4 des unteren D-Steckverbinders an. Siehe 16.2
Analog. Drücken Sie, während das Signal angelegt wird, die Taste ENTER, um
das Signal als Kalibrierpunkt aufzuzeichnen.
Legen Sie das Maximalpegel-Prozesssteuerungssignal an. Drücken Sie, während
das Signal angelegt wird, die Taste ENTER, um das Signal als Kalibrierpunkt
aufzuzeichnen.
Legen Sie 50 % des Maximalpegel-Prozesssteuerungssignals an. Drücken Sie,
während das Signal angelegt wird, die Taste ENTER, um das Signal als
Kalibrierpunkt aufzuzeichnen.
Falls ein Fehler gemacht wird, kann jederzeit die Taste STOP gedrückt werden.
Die Pumpe zeigt dann den vorherigen Bildschirm an.
Wenn zum letzten Mal die Taste ENTER gedrückt wird, zeigt die Pumpe einen
Bestätigungsbildschirm an und dann den Bildschirm, von dem aus die
Trimmungssequenz gestartet wurde: das Setupmenü oder das Analog-
Setupmenü.
Die Pumpe berechnet dann eine lineare Reaktion zwischen Tiefpegel und mittlerem
Pegel sowie zwischen mittlerem Pegel und Hochpegel und zeichnet das Ergebnis als
neue Kalibrierkurve für den Analogeingang auf.
Falls
zwei
der
drei
Bestätigungsbildschirm ein Warnbildschirm angezeigt und die Trimmung wird ignori-
ert.
Hinweis: Durch Anlegen des Maximalpegel-Prozesssteuerungssignals, wenn das
Minimalpegelsignal verlangt wird (und umgekehrt), kann eine umgekehrte Reaktion
eingerichtet werden.
angelegten
Signale
gleich
sind,
wird
vor
dem
32
