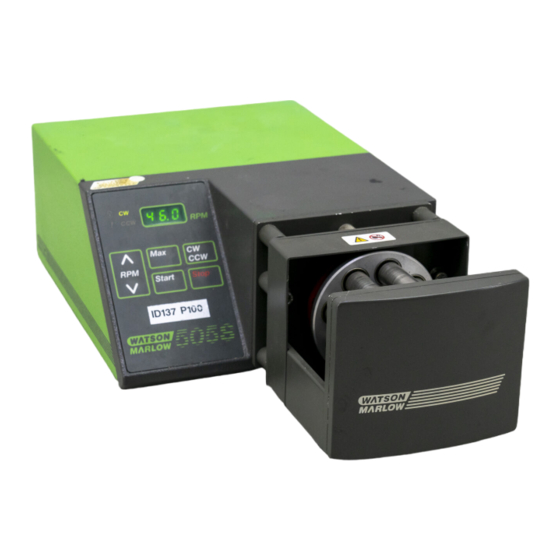

- Seite 1 505S 505s-d-03.pdf...
-
Seite 2: Drei Jahre Garantie
Watson-Marlow Limited, einer Niederlassung oder eines authorisierten Händlers, gegeben wurden und nicht mit den Bedingungen dieser Garantie übereinstimmen, sind in keiner Weise bindend für Watson-Marlow Limited, es sei denn, daß sie durch einen Direktor oder Manager von Watson-Marlow Limited ausdrücklich schriftlich bestätigt worden sind. -
Seite 3: Bedienungsempfehlungen
übersehen und verursacht so eine kürzere Schlauchlebensdauer. • Die in dem Watson-Marlow Katalog veröffentlichte „Chemische Beständigkeitsliste“ gilt nur als Richtlinie. Sollten Sie Zweifel bezüglich der Kompatibilität des Schlauchmaterials und des zu fördernden Mediums haben, fordern Sie bitte eine Schlauchmusterkarte an und tauchen einzelne Schläuche diese zum Testen in das Medium. -
Seite 4: Fehlersuche
Drehrichtung an (CW: Uhrzeigersinn CCW: gegen Uhr-zeigersinn). • Ändern Sie die Drehzahl mit der Ù oder Ú Taste. Der Drehzahlregelbereich der 505S beträgt 110:1 und ermöglicht so eine Mindestdrehzahl von 2Upm mit dem 220Upm Antrieb und eine Drehzahl von 0.5Upm mit dem 55Upm Antrieb. -
Seite 5: Technische Daten
Uhrzeigersinn, um großem Druck standzuhalten. Fördermengen Die für die 505S genannten Fördermengen wurden mit Silikonschlauch erreicht, Rotation des Pumpenkopfes im Uhrzeigersinn. Es wurde Wasser bei 20C und freiem Zulauf und ohne Gegendruck gepumpt. Bei kritischen Applikationen ermitteln Sie die Fördermengen bitte unter Betriebsbedingungen. -
Seite 6: Justierung Der Rollen
Schlauchwandstärken von 2,1 und 2,5 mm. Überprüfen Sie von Zeit zu Zeit die beweglichen Teile des Rotors auf freie Beweglichkeit. Schmieren Sie gelegentlich die Drehpunkte und die Rollen mit Teflon Schmieröl. Sollten Sie weitere technische Informationen benötigen, setzen Sie sich bitte mit Watson-Marlow in Verbindung. -
Seite 7: Ersatzteile Für Den Pumpenkopf
Ersatzteile für den Pumpenkopf Nummer Teil Beschreibung MN 1200M Schutzvorrichtung FN 4502 Verriegelung FN 2341 Scharnierschraube MN 0266M/ MN 0018M Scharnier grau/schwarz MNA0623A Schlauchklemme FN 2332 Schraube MN 0011T Andruckrolle MNA0143A Rotor SG 0001/ SG 0002 Feder MN 0012T Führungsrolle XX 0095 Teflon Schmiermittel... -
Seite 8: Ersatzteile Für Den Antrieb
Ersatzteile für den Antrieb Nummer Teil Beschreibung SW 0147 Ein/Aus-Schalter SW 0086 Spannungswahlschalter TF 0032 Transformator MNA0346A Tachometer Disc. BM 0014 Motorbürsten MNA0388A Motor/getriebe 220Upm MNA0396A Motor/getriebe 55Upm MN 0563B Bedienfeld MNA 0423A CPU und display PCB MNA0420A Tachometer PCB MNA0422A Drehzahlregelung PCB FS 0003... - Seite 9 Umrißzeichnung Schlauch-Nr Schlauch ID Doppel-Y Maximale Kanäle 1/min Deutsch Druck (+) Saugseitiger Drehung im Uhrzeigersinn (Upm) Drehung gegen den Stop Deutsch Unterdruck Uhrzeigersinn (Upm) 501RL, 501RL2 (ml/min) Fördermengen " 1/50 1/32 1/16 3/16 5/16 1400 2200 505L (ml/min) Fördermengen Flow rates. Portata. Flödesområde. Fördermengen. Caudales. Flow bereiken. Débits. Caudais. Virtausmäärät. Leveringsmengder.
- Seite 10 505BA (ml/min) Fördermengen 0.13 0.19 0.25 0.38 0.50 0.63 0.76 " 0.005 0.007 0.01 0.015 0.02 0.025 0.03 0.027 0.07 0.16 0.27 0.44 0.79 1.155 0.082 0.22 0.50 0.83 1.36 2.45 3.57 0.88 1.02 1.14 1.29 1.42 1.47 1.52 " 0.035 0.04 0.045...
- Seite 11 501RL, 501RLG, 313 Produkt Code " Peroxide Silicone Platinum Silicone Marprene Bioprene 1/50 910.0005.016 913.0005.016 902.0005.016 903.0005.016 1/32 910.0008.016 913.0008.016 902.0008.016 903.0008.016 1/16 910.0016.016 913.0016.016 902.0016.016 903.0016.016 910.0032.016 913.0032.016 902.0032.016 903.0032.016 910.0048.016 913.0048.016 902.0048.016 903.0048.016 3/16 910.0064.016 913.0064.016 902.0064.016 903.0064.016 5/16 910.0080.016 913.0080.016...
- Seite 12 Andwendungen verwendet werden, die mit Patienten direkt verbunden sind. Die in diesem Katalog enthaltenen Informationen sind korrekt. Watson-Marlow Limited übernimmt jedoch keinerlei Haftung für irgendwelche Fehler, die darin enthalten sind und behält sich das Recht vor, Spezifikationen zu ändern ohne darauf...
- Seite 13 Regulations you, the user are required to declare the substances which have been in contact with the product(s) you are returning to Watson-Marlow or any of its subsidiaries or distributors. Failure to do so will cause delays in servicing the product. Therefore, please complete this form to ensure that we have the information before receipt of the product(s) being returned.
