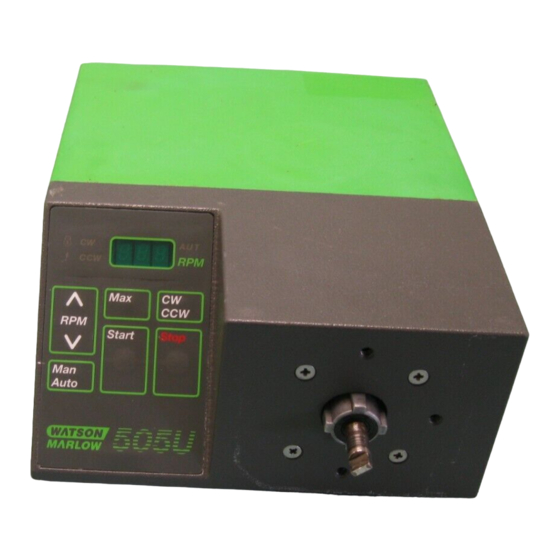

Inhaltszusammenfassung für Watson-Marlow 505U

  • Seite 1 505u-d/3 505U 505U/RL...

  • Seite 2: Drei Jahre Garantie

    Watson-Marlow Limited, einer Niederlassung oder eines authorisierten Händlers, gegeben wurden und nicht mit den Bedingungen dieser Garantie übereinstimmen, sind in keiner Weise bindend für Watson-Marlow Limited, es sei denn, daß sie durch einen Direktor oder Manager von Watson-Marlow Limited ausdrücklich schriftlich bestätigt worden sind.

  • Seite 3: Installation

    Schlauchlebensdauer. • Die in dem Watson-Marlow Katalog veröffentlichte „Chemische Beständigkeitsliste“ gilt nur als Richtlinie. Sollten Sie Zweifel bezüglich der Kompatibilität des Schlauchmaterials und des zu fördernden Mediums haben, fordern Sie bitte eine Schlauchmusterkarte an und tauchen einzelne Schläuche diese zum Testen in das Medium.

  • Seite 4: Fehlersuche

    • Ändern Sie die Drehzahl mit der oder Taste. Der Drehzahlregelbereich der 505U beträgt 110:1 und ermöglicht so eine Mindestdrehzahl von 2Upm mit dem 220Upm Antrieb und eine Drehzahl von 0.5Upm mit dem 55Upm Antrieb. • Zum Anwählen der maximalen Geschwindigkeit die Tasten und Max gemeinsam drücken.

  • Seite 5: Einstellung Für Ansteuerungsbetrieb

    Es darf niemals die Versorgungsspannung mit irgend einem Kontakt des 25D Steckers verbunden werden. Bis maximal 30V können an den Kontakten 4 und 17, und ein 5V TTL Signal an Kontakt 7 und 5 angelegt werden. Nie eine Spannung an den anderen Kontakten anlegen. Eine dauerhafte Schädigung, die nicht unter die Garantie fällt, wäre die Folge.

  • Seite 6: Lernen Und Wiederholen

    220 min-1 4.71kHz Lernen und wiederholen Die 505U verfügt über eine Lern-und Wiederholfunktion, die es ermöglicht, eine vorher getätigte Dosierung zu speichern und zu wiederholen. Das Dosiervolumen ist über die Folientastatur zu korrigieren. Die genauen Angaben dazu entnehmen Sie bitte den...

  • Seite 7: Technische Daten

    Uhrzeigersinn, um großem Druck standzuhalten. Fördermengen Die für die 505U genannten Fördermengen wurden mit Silikonschlauch erreicht, Rotation des Pumpenkopfes im Uhrzeigersinn. Es wurde Wasser bei 20C und freiem Zulauf und ohne Gegendruck gepumpt. Bei kritischen Applikationen ermitteln Sie die Fördermengen bitte unter Betriebsbedingungen.

  • Seite 8: Justierung Der Rollen

    Befestigen Sie das andere Schlauchende in der zweiten unter Federspannung stehenden Klemme, wobei sichergestellt sein muß, daß der Schlauch nicht lose im Pumpenkopf liegt, da sich hierdurch die Lebensdauer des Schlauches verringern könnte. Drehen Sie die Handkurbel zurück und schließen Sie die Schutzvorrichtung. Öffnen Sie für kurze Zeit die Strömungsklemme, nachdem die Pumpe gestartet wurde, damit der Schlauch seine natürliche Lage annimmt.

  • Seite 9: Ersatzteile Für Den Pumpenkopf

    Ersatzteile für den Pumpenkopf Nummer Teil Beschreibung MN1200M Schutzvorrichtung FN4502 Verriegelung FN2341 Scharnierschraube MN0266M/ MN0018M Scharnier grau/schwarz MNA0114A Schlauchklemme FN2332 Schraube MN0011T Andruckrolle MNA0143A Rotor SG0001/ SG0002 Feder MN0012T Führungsrolle XX 0095 Teflon Schmiermittel...

  • Seite 10: Ersatzteile Für Den Antrieb

    Ersatzteile für den Antrieb Nummer Teil Beschreibung US 0045 Netzanschluß TF 0031 Transformator SW 0086 Spannungswahlschalter SW 0147 Ein/Aus-Schalter MNA0420A Tachometer PCB MNA0499A Prozessor/Anzeige Platine MN 0550B Folientastatur MNA0388A Motor/getriebe 220Upm MNA0396A Motor/getriebe 55Upm BM 0014 Motorbürsten MNA0787M Tachometerscheibe MNA0422A Drehzahlregelung PCB MNA0432A Analoge Platine...
  • Seite 11 Manual mode Learn and repeat mode User switch on User switch on power power Pump speed Pump speed is displayed is displayed Adjust dose size if necessary Adjust speed Adjust speed and direction and direction of rotation if of rotation if necessary necessary Repeat Dose...
  • Seite 12 H Nach der Einstellung wird die neue Dosierungsantahl gespeichert und mit einem neuen prozentualen Anteil der ursprünglichen Dosierungslänge angezeigt (z. B. 96%). Wiederholen Sie die Dosierung mit Hilfe der Taste Start (oder mit dem Fußschalter an der 505U, Stifte 7 und 14 des 25D Steckverbinders).
  • Seite 13 Dosing speed adjust 505U Remote stop/Inverted remote stop response User switch on Stop power Dose will stop at end of count Return to learn and Pump speed repeat (DOS) and remote mode stop response is displayed Increase or decrease Stop...
  • Seite 14 Q Die Anzeige der Pumpe zeigt abwechselnd Drehzahleinstellung und Ansprechen auf invertierten Fernstopp...
  • Seite 15 Deutsch Schlauch-Nr Schlauch ID Doppel-Y Maximale Kanäle Deutsch Druck (+) Saugseitiger Drehung im Uhrzeigersinn (Upm) Drehung gegen den Uhrzeigersinn Stop Unterdruck (Upm) 501RL, 501RL2 (ml/min) Fördermengen " 1/50 1/32 1/16 3/16 5/16 1400 2200 505L (ml/min) Fördermengen " 1/16 3/16 5/16 1540 1980...
  • Seite 16 313/314 (ml/min) Fördermengen " 1/50 1/32 1/16 3/16 5/16 1100 Max. Anzahl der Pumpenköpfe 313/314 Peroxide/ Platinum Silicone (0 ≤ bar ≤ 0.5) (0.5 ≤ bar ≤ 2.0) " 1/50 1/32 1/16 3/16 5/16 1/50 1/32 1/16 3/16 5/16 313/314 Marprene, Tygon, Neoprene, Fluorel (0 ≤...
  • Seite 17 501RL, 501RLG, 313 Produkt Code " Peroxide Silicone Platinum Silicone Marprene Bioprene 1/50 910.0005.016 913.0005.016 902.0005.016 903.0005.016 1/32 910.0008.016 913.0008.016 902.0008.016 903.0008.016 1/16 910.0016.016 913.0016.016 902.0016.016 903.0016.016 910.0032.016 913.0032.016 902.0032.016 903.0032.016 3/16 910.0048.016 913.0048.016 902.0048.016 903.0048.016 910.0064.016 913.0064.016 902.0064.016 903.0064.016 5/16 910.0080.016 913.0080.016...
  • Seite 18 505L, 505LG Produkt Code (2.4mm) Peroxide Platinum Silicone Marprene STA-PURE Gore " Silicone fluoroelastomer 1/16 910.E016.024 913.E016.024 902.E016.024 960.E032.K24 965.E032.K24 910.E032.024 913.E032.024 902.E032.024 960.E032.K24 965.E032.K24 3/16 910.E048.024 913.E048.024 902.E048.024 960.E048.K24 965.E048.K24 ¼ 910.E064.024 913.E064.024 902.E064.024 960.E064.K24 965.E064.K24 5/16 910.E080.024 913.E080.024 902.E080.024 960.E080.K24 965.E080.K24...
  • Seite 19 Patienten direkt verbunden sind. Die in diesem Katalog enthaltenen Informationen sind korrekt. Watson-Marlow Limited übernimmt jedoch keinerlei Haftung für irgendwelche Fehler, die darin enthalten sind und behält sich das Recht vor, Spezifikationen zu ändern ohne darauf hinzuweisen.
  • Seite 20 Regulations you, the user are required to declare the substances which have been in contact with the product(s) you are returning to Watson-Marlow or any of its subsidiaries or distributors. Failure to do so will cause delays in servicing the product. Therefore, please complete this form to ensure that we have the information before receipt of the product(s) being returned.
