Anschluss des PCs an
die Signalleitung
VEGAWELL 72 • 4 ... 20 mA/HART PT

6 In Betrieb nehmen mit PACTware

6.1 Den PC anschließen

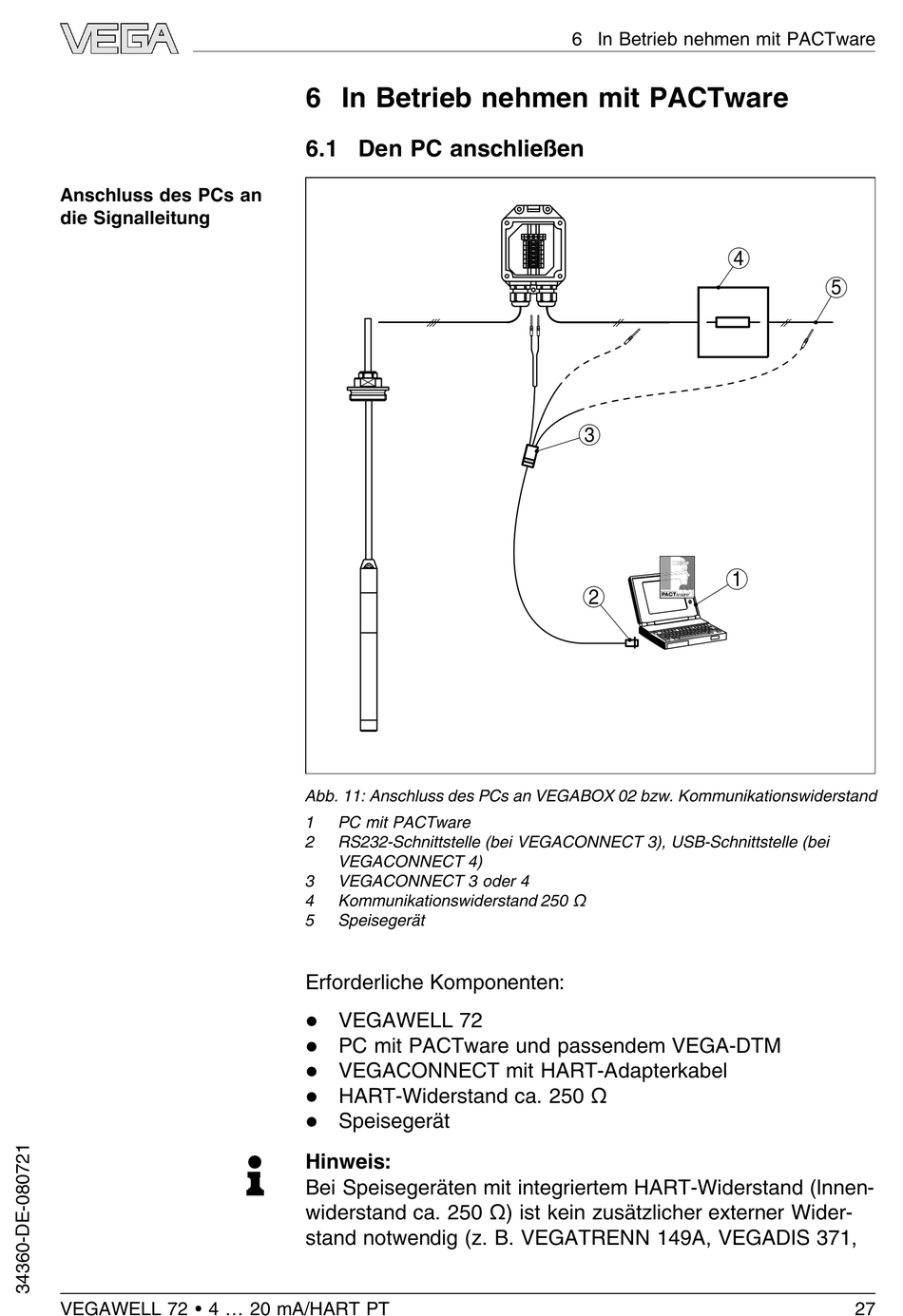

Abb. 11: Anschluss des PCs an VEGABOX 02 bzw. Kommunikationswiderstand
1 PC mit PACTware
RS232-Schnittstelle (bei VEGACONNECT 3), USB-Schnittstelle (bei
2
VEGACONNECT 4)
VEGACONNECT 3 oder 4
3
Kommunikationswiderstand 250 Ω
4
5 Speisegerät
Erforderliche Komponenten:
VEGAWELL 72
l
PC mit PACTware und passendem VEGA-DTM
l

VEGACONNECT mit HART-Adapterkabel

l
HART-Widerstand ca. 250 Ω
l
Speisegerät
l
Hinweis:
Bei Speisegeräten mit integriertem HART-Widerstand (Innen-
widerstand ca. 250 Ω) ist kein zusätzlicher externer Wider-
stand notwendig (z. B. VEGATRENN 149A, VEGADIS 371,
6 In Betrieb nehmen mit PACTware
4
3
1
2
5
