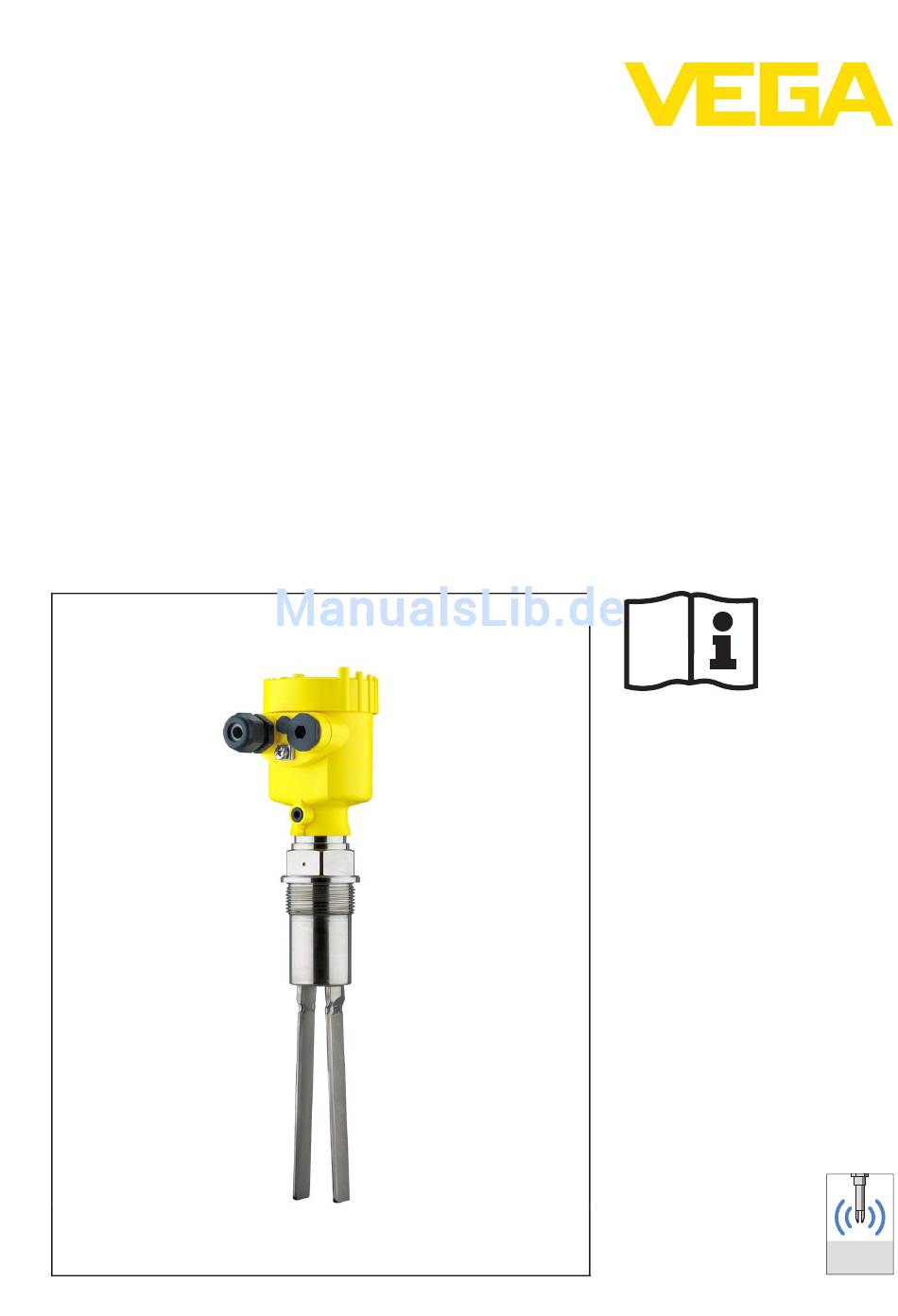

Betriebsanleitung
VEGAWAVE 61
- Zweileiter
Document ID:
32250
Vibration

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VEGA VEGAWAVE 61

Inhaltszusammenfassung für VEGA VEGAWAVE 61

  • Seite 1 Betriebsanleitung VEGAWAVE 61 - Zweileiter Document ID: 32250 Vibration...

  • Seite 2: Inhaltsverzeichnis

    Ausbauschritte ......31 Entsorgen ....... . 31 VEGAWAVE 61 • - Zweileiter...

  • Seite 3: Anleitungen Für Zubehör Und Ersatzteile

    Lieferumfang. Diese finden Sie im Kapitel "Produktbeschreibung". Anleitungen für Zubehör und Ersatzteile Tipp: Für den sicheren Einsatz und Betrieb Ihres VEGAWAVE 61 bieten wir Zubehör und Ersatzteile an. Die zugehörigen Dokumentationen sind: 32357 - Externes Gehäuse - VEGAWAVE 32356 - Elektronikeinsatz VEGAWAVE Serie 60...

  • Seite 4: Zu Diesem Dokument

    Ex-Anwendungen Dieses Symbol kennzeichnet besondere Hinweise für Ex-Anwen- dungen. Liste Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. à Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. VEGAWAVE 61 • - Zweileiter...

  • Seite 5: Zu Ihrer Sicherheit

    Bei Arbeiten am und mit dem Gerät ist immer die erforderliche persönliche Schutzausrüstung zu tragen. 2.2 Bestimmungsgemäße Verwendung Der VEGAWAVE 61 ist ein Sensor zur Grenzstanderfassung. Detaillierte Angaben zum Anwendungsbereich finden Sie im Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl.

  • Seite 6: Sicherheitskennzeichen Am Gerät

    Prüfung. Die CE-Konformitätserklärung finden Sie im Downloadbereich unter "www.vega.com". 2.8 SIL-Konformität Der VEGAWAVE 61 erfüllt die Anforderungen an die funktionale Sicherheit nach IEC 61508. Weitere Informationen finden Sie im Safety Manual "VEGAWAVE Serie 60". 2.9 Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits-...

  • Seite 7: Produktbeschreibung

    Safety Manual "Funktionale Sicherheit (SIL)" (optional) Zusatzanleitung "Steckverbinder für Grenzstandsensoren" (optional) Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführun- gen) Ggf. weiteren Bescheinigungen Der VEGAWAVE 61 besteht aus den Komponenten: Komponenten Gehäusedeckel Gehäuse mit Elektronik Prozessanschluss mit Schwinggabel Abb. 1: VEGAWAVE 61 - mit Kunststoffgehäuse Gehäusedeckel...

  • Seite 8: Arbeitsweise

    Er arbeitet auch unter starken Fremdvibrationen oder bei wechseln- dem Füllgut. Feststoffdetektion in Wasser Wenn Sie den VEGAWAVE 61 als Gerät zur Feststoffdetektion in Wasser bestellt haben, ist die Schwinggabel auf die Dichte des Wassers abgeglichen. In Luft oder bei Bedeckung mit Wasser (Dichte: 1 g/cm³/0.036 lbs/in) meldet der VEGAWAVE 61 unbedeckt.

  • Seite 9: Bedienung

    Trocken und staubfrei lagern Keinen aggressiven Medien aussetzen Vor Sonneneinstrahlung schützen Mechanische Erschütterungen vermeiden Lager- und Transport- Lager- und Transporttemperatur siehe Kapitel "Anhang - Techni- temperatur sche Daten - Umgebungsbedingungen" Relative Luftfeuchte 20 … 85 % VEGAWAVE 61 • - Zweileiter...

  • Seite 10: Montieren

    Eigenschaften der Medien. Die Angaben dazu finden Sie im Kapitel "Technische Daten" und auf dem Typschild. Grundsätzlich kann der VEGAWAVE 61 in jeder beliebigen Lage Schaltpunkt eingebaut werden. Das Gerät muss lediglich so montiert werden, dass sich das Schwingelement auf Höhe des gewünschten Schaltpunktes befindet.

  • Seite 11: Montagehinweise

    Flansche und Einschraubstutzen. Dies gilt vor allem für Füllgüter, die zu Anhaftungen neigen. Bauen Sie das Gerät so ein, dass die Schwinggabel nicht direkt in den Befüllöffnung Befüllstrom ragt. 20° Abb. 3: Waagerechter Einbau Schutzblech Konkaves Schutzblech für abrasive Schüttgüter VEGAWAVE 61 • - Zweileiter...
  • Seite 12 Waagerechter Einbau den VEGAWAVE 61 waagerecht einbauen. Wenn sich der Schalt- punkt jedoch in einer Toleranz von einigen Zentimetern bewegen darf, empfehlen wir, den VEGAWAVE 61 ca. 20° schräg nach unten geneigt einzubauen, damit sich keine Ablagerungen bilden können. 20°...
  • Seite 13 Markierung bei Gewindeausführung oben Prallschutz gegen Stein- Bei Anwendungen z. B. in Sandfängen oder in Absetzbecken für schlag Grobsedimente ist das Schwingelement mit einem geeigneten Prall- blech vor Beschädigungen zu schützen. Dieses Prallblech müssen Sie selbst anfertigen. VEGAWAVE 61 • - Zweileiter...
  • Seite 14 4 Montieren > 125 mm (> 5") Abb. 7: Prallblech zum Schutz vor Beschädigungen VEGAWAVE 61 • - Zweileiter...

  • Seite 15: An Die Spannungsversorgung Anschließen

    Schließen Sie die Betriebsspannung gemäß den nachfolgenden Spannungsversorgung Anschlussbildern an. Beachten Sie dazu die allgemeinen Installa- tionsvorschriften. Verbinden Sie den VEGAWAVE 61 grundsätzlich mit der Behältererde (PA) bzw. bei Kunststoffbehältern mit dem nächst- gelegenen Erdpotenzial. Seitlich am Gerätegehäuse befindet sich dazu eine Erdungsklemme zwischen den Kabelverschraubungen.

  • Seite 16: Anschlussplan Einkammergehäuse

    Dichtring muss das Kabel komplett umschließen 10 Eventuell neuen Abgleich durchführen 11 Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. 5.3 Anschlussplan Einkammergehäuse Die nachfolgenden Abbildungen gelten sowohl für die Nicht-Ex-, als auch für die EEx-d-Ausführung. VEGAWAVE 61 • - Zweileiter...
  • Seite 17 Auswertgerät mit Spannung versorgt. Weitere Infor- mationen finden Sie in den "Technischen Daten" im "Anhang". Das Schaltungsbeispiel gilt für alle einsetzbaren Auswertgeräte. Wenn der Betriebsartenschalter des VEGAWAVE 61 korrekt auf "max. " eingestellt ist, leuchtet die Kontrollleuchte am VEGAWAVE 61. Rot - bei bedecktem Schwingelement Grün - bei unbedecktem Schwingelement...

  • Seite 18: Anschlussplan - Ausführung Ip 66/Ip 68, 1 Bar

    5 An die Spannungsversorgung anschließen 5.4 Anschlussplan - Ausführung IP 66/IP 68, 1 bar Aderbelegung An- schlusskabel Abb. 11: Aderbelegung Anschlusskabel Braun (+) und blau (-) zur Spannungsversorgung bzw. zum Auswertsystem Abschirmung VEGAWAVE 61 • - Zweileiter...

  • Seite 19: In Betrieb Nehmen

    Potentiometer zur Anpassung an die Füllgutdichte (1) DIL-Schalter zur Betriebsartenumschaltung - min./max. (2) Kontrollleuchte (5) Hinweis: Stellen Sie generell vor der Inbetriebnahme des VEGAWAVE 61 die Betriebsart ein. Bei Verwendung an einem Auswertgerät stellen Sie den Betriebsartenschalter (2) am VEGAWAVE 61 generell auf die Betriebsart max.

  • Seite 20: Bedienelemente

    (> 0,02 g/cm³ bzw. 0.0008 lbs/in³). Bei besonders leichten Schüttgütern drehen Sie das Potentiometer auf Linksanschlag (> 0,008 g/cm³ bzw. 0.0003 lbs/in³). Damit wird der VEGAWAVE 61 empfindlicher und kann leichte Schüttgüter sicherer detektieren. Bei Geräten zur Feststoffdetektion in Wasser gelten diese Ein- stellungen nicht.

  • Seite 21: Funktionstabelle

    Abhängigkeit von der eingestellten Betriebsart und dem Füllstand. Betriebsart am Füllstand Signalstrom - Kontrollleuchte - Sensor Sensor Sensor Max. 8 mA Überlaufschutz Grün Max. ca. 16 mA Überlaufschutz Min. ca. 8 mA Trockenlaufschutz Grün Min. ca. 16 mA Trockenlaufschutz VEGAWAVE 61 • - Zweileiter...
  • Seite 22 Grenzschalter VEGAWAVE 61 mit Auswertgerät Die folgende Tabelle gibt eine Übersicht über die Schaltzustände in Abhängigkeit von der eingestellten Betriebsart des Auswertgerätes und dem Füllstand. Hinweis: Beachten Sie, dass der Betriebsartenschalter des VEGAWAVE 61 dazu immer auf "max." stehen muss. Betriebsart Füllstand Signalstrom -...

  • Seite 23: Wiederkehrende Prüfung Und Funktionstest (Sil)

    6 In Betrieb nehmen 6.4 Wiederkehrende Prüfung und Funktionstest (SIL) Der VEGAWAVE 61 ist qualifiziert für den Einsatz in Messketten der Allgemeines Stufe SIL2 gemäß IEC 61508 (redundant ausgeführt, Stufe SIL3). Das Messsystem kann zur Grenzstanderfassung von Schüttgütern eingesetzt werden und genügt den besonderen Anforderungen der Sicherheitstechnik.
  • Seite 24 Drücken Sie die Testtaste für > 2 Sekunden mit einem geeigneten Gegenstand (Schraubendreher, Kugelschreiber etc.). Wenn der VEGAWAVE 61 an einem Auswertsystem oder einer SSPS angeschlossen ist, müssen Sie dazu die Verbindungsleitung zum Sensor für > 2 Sekunden unterbrechen. Die Schaltverzögerung muss dazu auf 0,5 s eingestellt sein.
  • Seite 25 A - relais B - leuchte B - derelais leuchte Überlauf- Überlauf- Sensor Trocken- Trocken- schutz schutz laufschutz laufschutz 1. Störmel- < 2 mA stromlos stromlos stromlos dung ca. 0,6 s Anlaufzeit der Spannungsversorgung VEGAWAVE 61 • - Zweileiter...

  • Seite 26: Test Bestanden

    Test nicht bestanden Störsignal (< 3,6 mA) < 400 ms / ≥ 750 ms Unbedeckt (ca. 8 mA) < 1 s / ≥ 2 s Bedeckt (ca. 16 mA) < 1 s / ≥ 2 s VEGAWAVE 61 • - Zweileiter...

  • Seite 27: Instandhalten Und Störungen Beseitigen

    Verhalten bei Störungen Es liegt in der Verantwortung des Anlagenbetreibers, geeignete Maßnahmen zur Beseitigung aufgetretener Störungen zu ergreifen. Der VEGAWAVE 61 bietet Ihnen ein Höchstmaß an Funktionssicher- Störungsursachen heit. Dennoch können während des Betriebes Störungen auftreten. Diese können z. B. folgende Ursachen haben:...

  • Seite 28: Elektronikeinsatz Tauschen

    Gehen Sie wie folgt vor: Spannungsversorgung abschalten Gehäusedeckel abschrauben Öffnungshebel der Klemmen mit einem Schraubendreher an- heben Anschlussleitungen aus den Klemmen herausziehen Die beiden Halteschrauben mit einem Schraubendreher (Torx Größe T10 oder Schlitz 4) lösen VEGAWAVE 61 • - Zweileiter...

  • Seite 29: Das Gerät Reparieren

    Ziehen prüfen 14 Kabelverschraubung auf Dichtigkeit überprüfen. Der Dichtring muss das Kabel komplett umschließen. 15 Gehäusedeckel verschrauben Der Elektroniktausch ist somit abgeschlossen. 7.4 Das Gerät reparieren Sollte eine Reparatur erforderlich sein, gehen Sie folgendermaßen vor: VEGAWAVE 61 • - Zweileiter...
  • Seite 30 7 Instandhalten und Störungen beseitigen Im Internet können Sie auf unserer Homepage www.vega.com unter: "Downloads - Formulare und Zertifikate - Reparaturformular" ein Rücksendeformular (23 KB) herunterladen. Sie helfen uns damit, die Reparatur schnell und ohne Rückfragen durchzuführen. Für jedes Gerät ein Formular ausdrucken und ausfüllen Das Gerät reinigen und bruchsicher verpacken...

  • Seite 31: Ausbauen

    Eine fachgerechte Entsorgung vermeidet negative Auswirkungen auf Mensch und Umwelt und ermöglicht eine Wiederverwendung von wertvollen Rohstoffen. Werkstoffe: siehe Kapitel "Technische Daten" Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu entsorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGAWAVE 61 • - Zweileiter...

  • Seite 32: Technische Daten

    1½ NPT (ASME B1.20.1) Gerätegewicht (je nach Prozessanschluss) 0,8 … 4 kg (0.18 … 8.82 lbs) Max. seitliche Belastung 600 N (135 lbf) Abb. 43: Maximale seitliche Belastung längs zur Gabelseite (schmale Gabelseite) Ausgangsgröße Ausgang Zweileiterausgang VEGAWAVE 61 • - Zweileiter...
  • Seite 33 Flanschtemperatur) mit Temperaturzwi- schenstück (optional) 80°C (176°F) 40°C (104°F) 0°C (32°F) -50°C 50°C 100°C 150°C 200°C 250°C (-58°F) (122°F) (212°F) (302°F) (392°F) (482°F) -40°C (-40°F) Abb. 44: Umgebungstemperatur - Prozesstemperatur Prozesstemperatur Umgebungstemperatur Temperaturbereich mit Temperaturzwischenstück VEGAWAVE 61 • - Zweileiter...
  • Seite 34 Farbe - Standard PE Schwarz Farbe - Standard PUR Blau Farbe - Ex-Ausführung Blau Bedienelemente Betriebsartenschalter Min. Minimalstanderfassung bzw. Trockenlaufschutz Max. Maximalstanderfassung bzw. Überlaufschutz Je nach Ausführung M12 x 1, nach ISO 4400, Harting, 7/8" FF. VEGAWAVE 61 • - Zweileiter...
  • Seite 35 Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten oder können auf www.vega.com über "VEGA Tools" und "serial number search" sowie über "Downloads" und "Zulassungen" heruntergeladen werden.

  • Seite 36: Gehäuse In Schutzart Ip 66/Ip 68 (1 Bar)

    Gehäuse in Schutzart IP 66/IP 68 (1 bar) ~ 103 mm (4.06") ~ 150 mm (5.91") ø 77 mm ø 84 mm (3.31") (3.03") M20x1,5 M20x1,5 M20x1,5 Abb. 46: Gehäuseausführungen in Schutzart IP 66/IP 68 (1 bar) Edelstahlgehäuse - Feinguss Aluminiumgehäuse VEGAWAVE 61 • - Zweileiter...
  • Seite 37 9 Anhang G1½A ø 43mm (1 ") Abb. 47: VEGAWAVE 61, Gewindeausführung G1½ A (DIN ISO 228/1) VEGAWAVE 61 • - Zweileiter...
  • Seite 38 9 Anhang ø 34 mm ") Abb. 48: Temperaturzwischenstück VEGAWAVE 61 • - Zweileiter...

  • Seite 39: Gewerbliche Schutzrechte

    Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuelle. Pour plus d'informations, on pourra se référer au site http://www.vega. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad industrial. Para mayor información revise la pagina web http://www.vega.com Линии...
  • Seite 40 Telefon +49 7836 50-0 Fax +49 7836 50-201 E-Mail: info.de@vega.com www.vega.com ISO 9001 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. © VEGA Grieshaber KG, Schiltach/Germany 2012 Änderungen vorbehalten 32250-DE-120412...
