Seite 1
Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen iiyama TFT-Monitor das erste Mal in Betrieb nehmen. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.
ERKLÄRUNG DER CE-KONFORMITÄT Dieser LCD Flachbildschirm entspricht den Anforderungen der EG Richtlinien 89/336/EWG, “EMV Richtlinie” und 73/23/EWG, “Niederspannungsrichtlinie”, ergänzt durch die Richtlinie 93/68/EWG. Die Anforderungen zur Störfestigkeit werden eingehalten bei einer Benutzung im Wohnbereich, in Geschäfts- und Gewerbebereichen sowie in Kleinbetrieben, sowohl innerhalb als auch ausserhalb der Gebäude.
Sollten Sie irgendwelche unnormalen Erscheinungen wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen.
Seite 5
VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.
KUNDENDIENST Die im LCD-Monitor verwendete Hintergrundbeleuchtung ist ein Verbrauchsartikel. ANMERKUNG Für die Garantie diese Gerätes wenden Sie sich bitte an das lokale iiyama Service Center. Die Adresse finden Sie im beigelegten Monitorpass oder auf www.iiyama.de. Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an...
VOR DER INBETRIEBNAHME [Stopper] : ProLite H481S Bevor Sie die Arretierung der Höhenverstellung entfernen, sollten Sie auf fogendes besonders achten: - Versichern Sie sich, dass das LC Display auf einem stabilen Untergrund steht. - Fixieren Sie den höhenverstellbaren Displayfuß durch leichten Druck von oben (siehe Zeichnung) - Ziehen Sie die Arretierung langsam und vorsichtig aus dem Displayfuß...
LEISTUNGSMERKMALE 51 cm (20.1") TFT-Farb-LCD-Monitor Unterstützt Auflösungen bis 1600 × 1200 Hoher Kontrast 900:1 / Hohe Helligkeit 300cd/m / Schnelle Bildwechsel dank sehr kurzer response time von 8 msec (Grau zum Grau) Elegantes schmales Design, mit nur 17.8mm Gehäuserand Farbstandard wählbar sRGB, Internationaler Standard Gammakorrektur Beste Anpassung der Bilddarstellung in Abhängigkeit der Applikation...

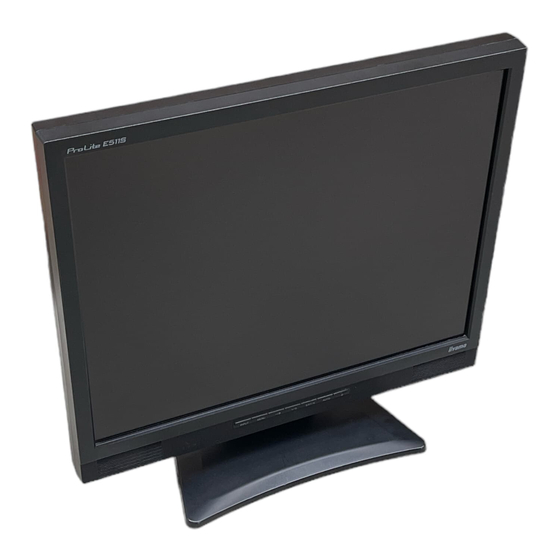

LIEFERUMFANG : ProLite E511S Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung.
Grün: Normaler Betrieb (ProLite E511S) ANMERKUNG Blau: Normaler Betrieb (ProLite E511S-B / ProLite E511S-S) Orange: Power Management Der Bildschirm wechselt automatisch in den Power Management Mode über, der den Energieverbrauch auf weniger als 2 W senkt, sobald er keine horizontalen und / oder vertikalen synchronisierten Signale mehr erhält.
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite H511S <Frontseite> <Rückseite> A Schalter/ Betriebszustandsanzeige ( Grün: Normaler Betrieb (ProLite H511S) ANMERKUNG Blau: Normaler Betrieb (ProLite H511S-B) Orange: Power Management Der Bildschirm wechselt automatisch in den Power Management Mode über, der den Energieverbrauch auf weniger als 2 W senkt, sobald er keine horizontalen und / oder vertikalen synchronisierten Signale mehr erhält.
ANSCHLUSSHINWEISE : ProLite E511S A Stellen Sie vor dem Einstecken sicher, dass Monitor und Computer ausgeschaltet sind. B Verbinden Sie Monitor und Computer mittels des mitgelieferten Signalkabels siehe Seite 33 STECKERBELEGUNG. C Benützen Sie das Audiokabel, um den Monitor an Ihre Audio-Anlage anzuschliessen.
ANSCHLUSSHINWEISE : ProLite H511S A Stellen Sie vor dem Einstecken sicher, dass Monitor und Computer ausgeschaltet sind. B Verbinden Sie Monitor und Computer mittels des mitgelieferten Signalkabels siehe Seite 33 STECKERBELEGUNG. C Benützen Sie das Audiokabel, um den Monitor an Ihre Audio-Anlage anzuschliessen. D Schliessen Sie zuerst das Netzkable an den Monitor und Schalten Sie dann den Monitor an.
Der iiyama TFT-Monitor entspricht den DDC2B-Richtlinien gemässt dem VESA-Standard. Plug & Play- Funktionen laufen unter Windows 95/98/2000/Me/XP, indem der Monitor an einen DDC2B-kompatiblen Computer mit dem beiligenden Signalkabel angeschlossen wird. Sollten Sie Windows 95/98/2000/Me/ XP Treiber für Ihren iiyama Monitor benötigen, finden Sie diesen via Internet unter: http://www.iiyama.com ANMERKUNG Nähere Informationen über den Monitortreiber, Beschaffung und Installation...
AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS : ProLite H511S Für ein optimales Arbeiten sollten Sie direkt von vorne auf den Bildschirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäss aus. Halten Sie beim Ändern des Neigungswinkels den Fuss mit einer Hand fest, um ein Umkippen des LCD- Monitors zu verhindern.
INBETRIEBNAHME Zur Sicherstellung bester Bildqualität wird der iiyama TFT-Monitor bereits im Werk mit einer SYNCHRONISIERUNG (s. S.32) ausgerüstet. Sie können ebenfalls das Bild nach Ihren Wünschen einstellen, wenn sie die nachfolgenden Einstellhinweise beachten. Für detaillierte Einstellungen beachten Sie bitte Seite 23 BILDSCHIRMEINSTELLUNGEN.
VERFÜGBARE EINSTELLPARAMETER Bei Verwendung des Analog Eingang: Menu : 1 M e n u : 1 (Analog) 1600 × 1200 H : 7 5 . 0 K H z V : 6 0 . 0 H z Einstellungsmöglichkeiten Problem / Lösung Entsprechende Taste Zu dunkel Helligkeit *...
Seite 18
Menu : 2 M e n u : 2 (Analog) 1600 × 1200 H : 7 5 . 0 K H z V : 6 0 . 0 H z Einstellungsmöglichkeiten Problem / Lösung Entsprechende Taste Nein Rückkehr zum Menü. Auto Set-up* Stellt automatisch Takt, Phase, V-Position und H- Auto Set-up...
Seite 19
Menu : 2 (Analog) Einstellungsmöglichkeiten Problem / Lösung Normal Gamma Mode1 Hoher kontrast Gamma Mode2 Dunkel Normal Sparsamkeit Mode1 Geringe Helligkeit Modus Economy Mode Mode2 Geringere Helligkeit als im Spar Mode1 ANMERKUNG wird angezeigt solange Sparsamkeit Modus aktiv ist. Hauptmenü Rückkehr zur “Menü...
Seite 20
Menu : 3 M e n u : 3 (Analog) 1600 × 1200 H : 7 5 . 0 K H z V : 6 0 . 0 H z Problem / Lösung Entsprechende Taste Einstellungsmöglichkeiten OSD Position 1 2 3 4 5 OSD Position Sie können das On-Screen-Menu zu einer der folgenden fünf Positionen auf...
Seite 21
Menu : 4 M e n u : 4 (Analog) 1600 × 1200 H : 7 5 . 0 K H z V : 6 0 . 0 H z Einstellungsmöglichkeiten Problem / Lösung Entsprechende Taste Zu Leise Lautstärke Zu Laut Volume wird angezeigt solange Stummschaltung aktiv ist.
Seite 22
Bei Verwendung des Digital Eingang Menu : 1 M e n u : 1 (Digital) 1600 × 1200 H : 7 5 . 0 K H z V : 6 0 . 0 H z Einstellungsmöglichkeiten Problem / Lösung Entsprechende Taste Zu dunkel Helligkeit * Zu hell...
Seite 23
Menu : 1 (Digital) Einstellungsmöglichkeiten Problem / Lösung Normal Sparsamkeit Modus Mode1 Geringe Helligkeit Economy Mode Geringere Helligkeit als im Spar Mode1 Mode2 ANMERKUNG wird angezeigt solange Sparsamkeit Modus aktiv ist. Hauptmenü Rückkehr zur “Menü : 1” . Return to Menu Sie können die Menü-seiten überspringen und die Einstellungsskala für Sparsamkeit Modus direkt aufrufen, indem Sie die folgende Einstellungen vornehmen: Sparsamkeit Modus:...
Seite 24
Menu : 2 M e n u : 2 (Digital) 1600 × 1200 H : 7 5 . 0 K H z V : 6 0 . 0 H z Problem / Lösung Entsprechende Taste Einstellungsmöglichkeiten OSD Position 1 2 3 4 5 OSD Position Sie können das On-Screen-Menu zu einer der folgenden fünf Positionen auf...
Seite 25
Menu : 3 M e n u : 3 (Digital) 1600 × 1200 H : 7 5 . 0 K H z V : 6 0 . 0 H z Einstellungsmöglichkeiten Problem / Lösung Entsprechende Taste Zu Leise Lautstärke Zu Laut Volume wird angezeigt solange Stummschaltung aktiv ist.
Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internat auf der IIYAMA Homepage (http://www.iiyama.com). Verfahren Sie bitte entsprechend der im folgenden beschriebenen Prozedur.
Seite 27
C C C C C Halten Sie den Auto Taste (Auto Set-up). D D D D D Wenn das Bild nach dem automatischen Set-up flackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein.
Seite 28
G G G G G Stellen Sie mit der “Phase”-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein. – BEMERKUNG Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein ANMERKUNG starkes Flackern gestört werden, ist die „Takt“ - Einstellung möglicherweise nicht optimal.
POWER MANAGEMENT Die Powermanagement funktion entspricht den Vorgaben von VESA/DPMS. Sie reduziert unnötigen Stromverbrauch und schaltet den Monitor automatisch ab, wenn er nicht gebraucht wird. Um diese Funktion zu nutzen, muss der Monitor an einen VESA/DPMS tauglichen Computer angeschlossen sein. Dieser Monitor verfügt über einen Power-Management-Modus, welcher den Energiebedarf deutlich verringern kann.
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler.
Seite 31
Problem Abhilfe Kein Ton. Die Audio Geräte (Computer, Soundkarte u.s.w.) sind eingeschalten. Das Audiokabel ist richtig angeschlossen. Erhöhen Sie die Lautstärke. Stummschaltung ist AUS. Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen des Monitors Der Sound ist zu Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen des Monitors laut oder zu leise.
STECKERBELEGUNG D-Sub mini 15pin Eingangssignal Eingangssignal Stecker Rot Video Masse Grün Video / Sync On Green Reservierter anschluss Blau Video Reservierter anschluss DDC Daten (SDA)* Masse H-Sync / HV-Sync Rot Video Masse V-Sync Grün Video Masse DDC Eingang (SCL)* Blau Video Masse * Compliant to VESA DDC.
