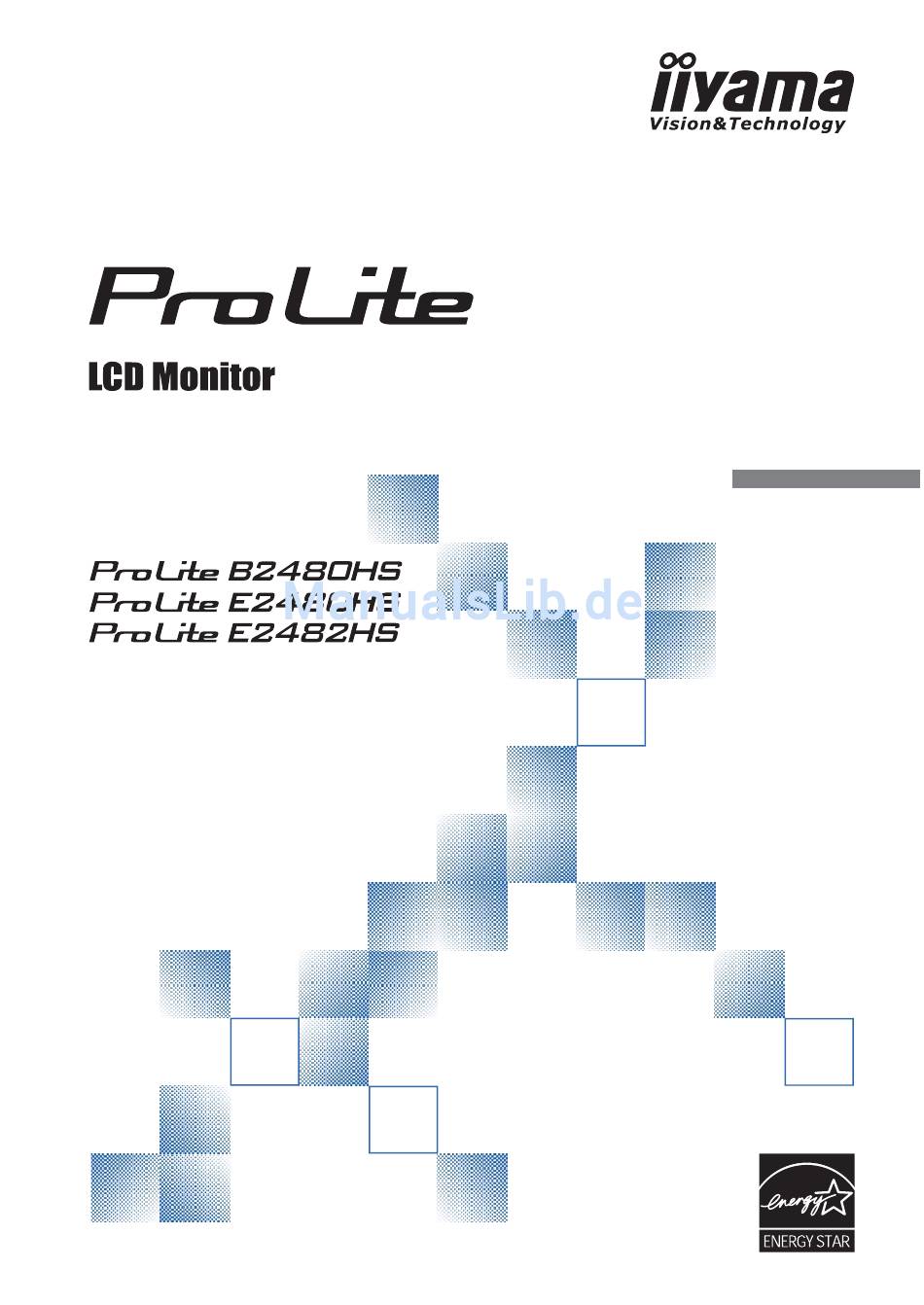

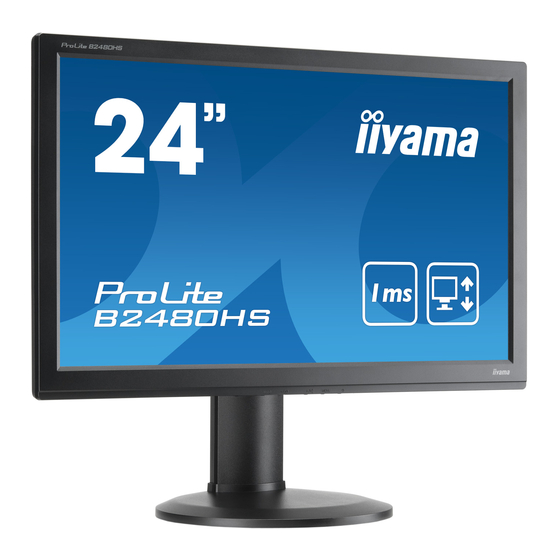

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLine B2480HS
Inhaltszusammenfassung für iiyama ProLine B2480HS
- Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.
-
Seite 2: Erklärung Der Ce-Konformität
Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. com. Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. Als ENERGY STAR ® ® - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR Bestimmungen für effi ziente Energienutzung entspricht. -
Seite 3: Inhaltsverzeichnis
INHALTSÜBERSICHT FÜR IHRE SICHERHEIT ..............1 SICHERHEITSHINWEISE ..............1 BESONDERE HINWEISE ZU LCD-MONITOREN ......3 KUNDENDIENST ................3 REINIGUNGSHINWEISE ..............3 VOR DER BEDIENUNG DES MONITORS ..........4 LEISTUNGSMERKMALE ..............4 PACKUNGSINHALT ................4 WAND- DECKENMONTAGE ............5 INSTALLATION DES MONITORFUSSES : ProLite B2480HS ..6 INSTALLATION DES MONITORFUSSES : ProLite E2480HS / ProLite E2482HS ..........7 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite B2480HS..8 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ......9... -
Seite 5: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 6 VORSICHT UMGEBUNGSBEDINGUNGEN I n s t a l l i e r e n S i e d e n M o n i t o r n i c h t i n U m g e b u n g s b e d i n g u n g e n , w o e s r a p i d e Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann.
-
Seite 7: Besondere Hinweise Zu Lcd-Monitoren
Dieses Geisterbild verschwindet nach einiger Zeit von selbst oder Sie schalten das Gerät für einen längeren Zeitraum aus. Bitte wenden Sie sich an Ihren Fachhändler oder das iiyama Service-Mitte in Deutschland für einen Ersatz der Hintergrundbeleuchtung, wenn der Bildschirm schwarz ist, flackert oder nicht leuchtet. Versuchen Sie niemals, die Hintergrundbeleuchtung selber auszuwechseln. -
Seite 8: Vor Der Bedienung Des Monitors
Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. -
Seite 9: Wand- Deckenmontage
WAND- DECKENMONTAGE Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, ACHTUNG benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. Länge von 7mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören. Prüfen Sie vor dem Einbau, ob die Wand- oder Decken-Halterung das Gewicht des Monitors unterstützt. -
Seite 10: Installation Des Monitorfusses : Prolite B2480Hs
INSTALLATION DES MONITORFUSSES : ProLite B2480HS Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. -
Seite 11: Installation Des Monitorfusses : Prolite E2480Hs / Prolite E2482Hs
INSTALLATION DES MONITORFUSSES : ProLite E2480HS / ProLite E2482HS Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. -
Seite 12: Funktionselemente Und Anschlüsse : Prolite B2480Hs
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite B2480HS <Frontseite> <Rückseite> Ein/Aus-Schalter ( Menü -Taste (MENU) + / Lautstärke-Taste ( + / Ein/Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung - / ECO-Taste ( - / Auto-Taste (AUTO) Lautsprecher Audioanschluss ( 15-poliger D-SUB Mini-Anschluss (D-SUB) 24-poliger DVI-D Anschluss (DVI) HDMI Anschluss (HDMI) AC-Anschluss (AC IN) -
Seite 13: Funktionselemente Und Anschlüsse
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite E2480HS / ProLite E2482HS <Frontseite> <Rückseite> Ein/Aus-Schalter ( Menü -Taste (MENU) + / Lautstärke-Taste ( + / Ein/Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung - / ECO-Taste ( - / Auto-Taste (AUTO) Lautsprecher Audioanschluss ( 15-poliger D-SUB Mini-Anschluss (D-SUB) 24-poliger DVI-D Anschluss (DVI) HDMI Anschluss (HDMI) -
Seite 14: Monitor Anschliessen : Prolite B2480Hs
Computer kommen. Das mit dem Monitor gelieferte Kabel eignet sich für einen standardmäßigen Anschluss. Falls ein besonderes Kabel erforderlich ist, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama- Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale... -
Seite 15: Monitor Anschliessen : Prolite E2480Hs / Prolite E2482Hs
Computer kommen. Das mit dem Monitor gelieferte Kabel eignet sich für einen standardmäßigen Anschluss. Falls ein besonderes Kabel erforderlich ist, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama- Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale... -
Seite 16: Computer-Einstellung
COMPUTER-EINSTELLUNG Signaltiming Siehe Seite 31, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS : ProLite E2480HS / ProLite E2482HS Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen. ... -
Seite 17: Austrichtung Der Höhe Und Des Betrachtungswinkels : Prolite B2480Hs
AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS : ProLite B2480HS Für ein optimales Arbeiten sollten sie direkt von vorne auf den Schirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäß aus. Halten Sie beim Ändern des Neigungswinkels und Höhe das Panel mit einer Hand fest, um ein 130mm Umkippen des LCD-Monitors zu verhindern. -
Seite 18: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 31 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 21. A D r ü c k e n S i e a u f d i e Ta s t e M E N U , u m d a s B i l d s c h i r m - M e n ü ( O S D ) a u f z u r u f e n . -
Seite 19: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Leuchtkraft Leuchtkraft Luminance Kontrast Helligkeit Öko i-Style Color Standard Verh. Contrast Einstellungselement Problem / Option Zu drückende Taste Zu matt Kontrast Contrast Zu intensiv Zu dunkel Helligkeit * Brightness Zu hell Normal Mode1 Geringe Helligkeit. Öko Direct Mode2 Geringere Helligkeit als im Spar Mode1. - Seite 20 Bildeinrichtung Bildeinrichtung Image Setup Takt Phase H-Position V-Position Aspect Full Einstellungselement Problem / Option Zu drückende Taste Zu eng Takt* Zu weit Clock Zur Korrektur von fl immerndem Text Phase* Phase oder fl immernden Zeilen Zu weit links H-Position* H.Position Zu weit rechts Zu weit unten V-Position*...
- Seite 21 Farbtemp. Farbtemp. Color Temp. Gamma Mode1 Farbtemp. Warm Anwender R Anwender G Anwender B Einstellungselement Problem / Option Zu drückende Taste Mode1 Normal Gamma erhöhter kontrast Mode2 Gamma Mode3 reduzierte kontrast Anwender R Zu schwach Anwender Anwender G Zu stark Anwender B Farbtemp.
- Seite 22 OSD-Einstellung OSD-Einstellungen OSD Setup H-Position V-Position OSD-Auszeit Sprache Deutsch Einstellungselement Problem / Option Zu drückende Taste OSD zu weit links H-Position H.Position OSD zu weit rechts OSD zu weit unten V-Position V.Position OSD zu weit oben Sie können die Anzeigezeit für das OSD-Menü OSD-Auszeit Timeout auf 5 bis 60 Sekunden einstellen.
- Seite 23 Extra Extra Extra Zurücksetzen Signaleingang Auto HDMI audio LINE IN Over Drive Information Eingang : D-SUB Auflösung : 1920(H) 1080(V) H-Frequenz : 68KHz V-Frequenz : 60Hz Einstellungselement Problem / Option Zu drückende Taste Einstellungen ab Werk werden wiederhergestellt. Zurücksetzen Reset Zurück zum Menü.
- Seite 24 Direct Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen. Volumen : Drücken Sie auf die + -Taste, wenn das Menü nicht angezeigt wird. Einstellungselement Problem / Option Zu drückende Taste Zu leise Volumen Volume Zu laut ...
-
Seite 25: Bildschirmeinstellungen
Anpassung durchgeführt haben, ist eine manuelle Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http://www.iiyama.com) erhalten können. Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten. - Seite 26 C Drücken Sie auf die AUTO-Taste für ungefähr 3-4 Sekunden sich betätigen und halten. (Autom. Einstell. Bitte warten) D Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Autom.
- Seite 27 G Stellen Sie Phase ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu HINWEIS starker Unschärfe kommt, wiederholen Sie die Schritte F und G , da Takt in diesem Fall evtl.
-
Seite 28: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für ENERGY ® STAR und VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 29: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 30: Informationen Zum Recycling
Das Audiokabel ist richtig angeschlossen. H Seltsame Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. 26 FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING... -
Seite 31: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN : ProLite B2480HS Grösse-Kategorie 23,6" LCD- Panel-technologie TN Fläche Grösse Diagonal: 23,6" (60,0cm) Lochabstand 0,2715mm H × 0,2715mm V Helligkeit 300cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), Verh. Contrast-Funktion vorhanden Ansichtbereich Rechts / Links: Jeweils 85 Grad, Auf / Ab: Jeweils 80 Grad (Typisch) Reaktionszeit... -
Seite 32: Technische Daten : Prolitee2480Hs
TECHNISCHE DATEN : ProLiteE2480HS Grösse-Kategorie 23,6" LCD- Panel-technologie TN Fläche Grösse Diagonal: 23,6" (60,0cm) Lochabstand 0,2715mm H × 0,2715mm V Helligkeit 300cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), Verh. Contrast-Funktion vorhanden Ansichtbereich Rechts / Links: Jeweils 85 Grad, Auf / Ab: Jeweils 80 Grad (Typisch) Reaktionszeit 5ms (Sxhwarz, Seiss, Schwarz, Typisch), 2ms (Grau zum Grau) Anzeigefarben... -
Seite 33: Technische Daten : Prolitee2482Hs
TECHNISCHE DATEN : ProLiteE2482HS Grösse-Kategorie 23,6" LCD- Panel-technologie TN Fläche Grösse Diagonal: 23,6" (60,0cm) Lochabstand 0,2715mm H × 0,2715mm V Helligkeit 300cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), Verh. Contrast-Funktion vorhanden Ansichtbereich Rechts / Links: Jeweils 85 Grad, Auf / Ab: Jeweils 80 Grad (Typisch) Reaktionszeit 5ms (Sxhwarz, Seiss, Schwarz, Typisch), 2ms (Grau zum Grau) Anzeigefarben... -
Seite 34: Abmessungen : Prolite B2480Hs
ABMESSUNGEN : ProLite B2480HS 571,5mm/22,5” 49,5mm/1,9” 523,5mm/20,6” ) : Maximale Werte ABMESSUNGEN : ProLite E2480HS / ProLite E2482HS 571,5mm/22,5” 49,5mm/1,9” 523,5mm/20,6” 219,5mm/8,6” 30 ANHANG... -
Seite 35: Konformes Timing
KONFORMES TIMING Dot Clock Horizontal- Vertikal- Video Mode Frequenz Frequenz 25,175MHz 31,469kHz 59,940Hz 31,500MHz 37,500kHz 75,000Hz 640 × 480 37,861kHz 72,809Hz 31,500MHz 36,000MHz 35,156kHz 56,250Hz 40,000MHz 37,879kHz 60,317Hz SVGA 800 × 600 49,500MHz 46,875kHz 75,000Hz 50,000MHz 48,077kHz 72,188Hz 48,363kHz 60,004Hz 65,000MHz VESA 1024 ×...
