BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung für
den iiyama TFT-Monitor und bedanken uns für
das Vertrauen, das Sie uns entgegenbringen.
Damit Ihre Arbeit nicht durch Fehleinstellungen
getrübt wird, bitten wir Sie, sich einige Minuten
Z e i t z u n e h m e n u n d d i e s e s H a n d b u c h
durchzulesen, bevor Sie Ihren neuen iiyama
TFT-Monitor das erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis

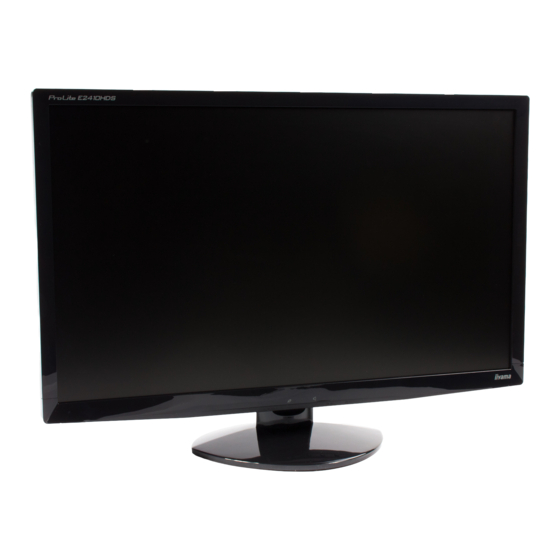

Verwandte Anleitungen für iiyama ProLite E2410HDS
Inhaltszusammenfassung für iiyama ProLite E2410HDS
- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken uns für das Vertrauen, das Sie uns entgegenbringen. Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Z e i t z u n e h m e n u n d d i e s e s H a n d b u c h durchzulesen, bevor Sie Ihren neuen iiyama TFT-Monitor das erste Mal in Betrieb nehmen.
-
Seite 2: Erklärung Der Ce-Konformität
Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama.com. Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. ® ® Als ENERGY STAR - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR Bestimmungen für effi ziente Energienutzung entspricht. -
Seite 3: Inhaltsverzeichnis
MENÜINHALT EINSTELLEN .............. 10 BILDSCHIRMEINSTELLUNGEN ............16 ENERGIEVERWALTUNG ..............19 FEHLERSUCHE ..................20 INFORMATIONEN ZUM RECYCLING ............21 ANHANG ....................22 TECHNISCHE DATEN : ProLite E2410HDS ........22 TECHNISCHE DATEN : ProLite E2410HDSD ........23 ABMESSUNGEN ................24 KONFORMES TIMING ............... 24... -
Seite 4: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. -
Seite 5: Umgebungsbedingungen
VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen. -
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
Die im LCD-Monitor verwendete Hintergrundbeleuchtung ist ein Verbrauchsartikel. HINWEIS Für die Garantie diese Gerätes wenden Sie sich bitte an das lokale iiyama Service- Mitte. Die Adresse fi nden Sie im beigelegten Monitorpass oder auf www.iiyama.de. Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an lhren Fachhändler,... -
Seite 7: Vor Der Bedienung Des Monitors
10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden, müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen. Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte. -
Seite 8: Installation Des Monitorfusses
INSTALLATION DES MONITORFUSSES Der Monitor wird komplett mit einem Standfuß geliefert, sollten Sie den Monitor an eine Wand- bzw. Deckenhalterung montieren wollen folgen Sie bitte den Anweisungen weiter unten. Sollten Sie den Monitor retournieren stellen sie sicher das der Standfuß beigepackt wird. Stellen Sie den Monitor auf eine stabile Fläche. -
Seite 9: Bedienungselemente Und Anschlüsse
24-poliger DVI-D Anschluss (DVI) HDMI Anschluss (HDMI) * AC-Anschluss (AC IN) Schlüsselloch für Sicherheitsschloss HINWEIS Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der Monitor ohne Erlaubnis entfernt wird. * Nur verfügbar für ProLite E2410HDS. VOR DER BEDIENUNG DES MONITORS... -
Seite 10: Monitor Anschliessen
Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten. Ziehen Sie die Schrauben an beiden Enden des Signalkabels fest. -
Seite 11: Computer-Einstellung
Siehe Seite 24, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. Windows 95/98/2000/Me/XP/Vista/7 Plug & Play Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play-Funktionen können unter Windows 95/98/2000/Me/XP/Vista/7 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird. -
Seite 12: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 24 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 16. A D r ü c k e n S i e a u f d i e Ta s t e M E N U , u m d a s B i l d s c h i r m - M e n ü ( O S D ) a u f z u r u f e n . -
Seite 13: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Leuchtkraft Leuchtkraft Luminance Kontrast Helligkeit Öko Picture Mode Standard Einstellungselement Problem / Option Zu drückende Taste Kontrast Zu matt Contrast Zu intensiv Helligkeit * Zu dunkel Brightness Zu hell Normal Öko Mode1 Geringe Helligkeit. Direct Mode2 Geringere Helligkeit als im Spar Mode1. Geringere Helligkeit als im Spar Mode2. - Seite 14 Bildeinrichtung Bildeinrichtung Image Setup Takt Fokus H-Position V-Position Aspect Full Einstellungselement Problem / Option Zu drückende Taste Takt* Zu eng Clock Zu weit Zur Korrektur von fl immerndem Text Fokus* Phase oder fl immernden Zeilen H-Position* Zu weit links Zu weit rechts H.Position V-Position* Zu weit unten...
- Seite 15 Farbtemp. Farbtemp. Color Temp. Gamma Mode1 Farbtemp. Warm Annender R Annender G Annender B Einstellungselement Problem / Option Zu drückende Taste Mode1 Normal Gamma reduzierte kontrast Mode2 Gamma Mode3 erhöhter kontrast Rötliches Weiß Warm Normal Gelbliches Weiß Farbtemp. Kühl Bläuliches Weiß Color Temp.
-
Seite 16: Osd-Einstellungen
OSD-Einstellungen OSD-Einstellungen OSD Setup H-Position V-Position OSD-Auszeit Sprache English Einstellungselement Problem / Option Zu drückende Taste H-Position OSD zu weit links H.Position OSD zu weit rechts V-Position OSD zu weit unten V.Position OSD zu weit oben OSD-Auszeit Sie können die Anzeigezeit für das OSD-Menü auf 5 bis 60 Sekunden einstellen. - Seite 17 HINWEIS Information Sie weitere Informationen über Änderung und Aktualisierung der Aufl ösung. Nur verfügbar für ProLite E2410HDS. Nur mit HDMI verfügbar. Wenn Od aktiviert wird, wird irgendein Niveau des Bildzurück haltens verursacht. Direct Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen.
- Seite 18 Direct Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen. Volumen : Drücken Sie auf die + -Taste, wenn das Menü nicht angezeigt wird. Einstellungselement Problem / Option Zu drückende Taste Volumen Zu leise Volume Zu laut Nur für analogen Eingang Autom.
-
Seite 19: Bildschirmeinstellungen
Bild nicht in den Anzeigebereich passt, nachdem Sie Auto Setup durchgeführt haben, ist eine manuelle Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http:// www.iiyama.com) erhalten können. - Seite 20 C Drücken Sie auf die AUTO-Taste. (Autom. Einstell. Bitte warten) D Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Auto Setup durchgeführt wurde. E Stellen Sie die V-Position ein, so dass der obere und untere Rand des Bildes in den Anzeigebereich passt.
- Seite 21 G Stellen Sie Fokus ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. NOTE Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu HINWEIS starker Unschärfe kommt, wiederholen Sie die Schritte F und G , da Takt in diesem Fall evtl.
-
Seite 22: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für ENERGY ® STAR und VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 23: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler. -
Seite 24: Informationen Zum Recycling
Spezifi kationen des Monitors. Seltsame Das Audiokabel ist richtig angeschlossen. Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING... -
Seite 25: Anhang
ANHANG TECHNISCHE DATEN : ProLite E2410HDS Grösse-Kategorie 24" a-Si TFT Active Matrix LCD- System Fläche Grösse Diagonal: 24" (61cm) Lochabstand 0,277mm H × 0,277mm V Helligkeit 250cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), ACR-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 85 Grad, Auf / Ab: Jeweils 80 Grad (Typisch) -
Seite 26: Technische Daten : Prolite E2410Hdsd
TECHNISCHE DATEN : ProLite E2410HDSD Grösse-Kategorie 24" a-Si TFT Active Matrix LCD- System Fläche Grösse Diagonal: 24" (61cm) 0,277mm H × 0,277mm V Lochabstand Helligkeit 250cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), ACR-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 85 Grad, Auf / Ab: Jeweils 80 Grad (Typisch) Reaktionszeit 5ms (Sxhwarz, Seiss, Schwarz), 2ms (Grau zum Grau) Anzeigefarben... -
Seite 27: Abmessungen
ABMESSUNGEN 566,0mm/22,3" 51,0mm/2,0" 533,5mm/21,0" 229,0mm/9,0" KONFORMES TIMING Horizontal- Vertikal- Dot Clock Video Mode Frequenz Frequenz 25,175MHz 31,469kHz 59,940Hz 37,500kHz 75,000Hz 31,500MHz 640 × 480 37,861kHz 72,809Hz 31,500MHz 36,000MHz 35,156kHz 56,250Hz 37,879kHz 60,317Hz 40,000MHz SVGA 800 × 600 49,500MHz 46,875kHz 75,000Hz 48,077kHz 72,188Hz 50,000MHz...
