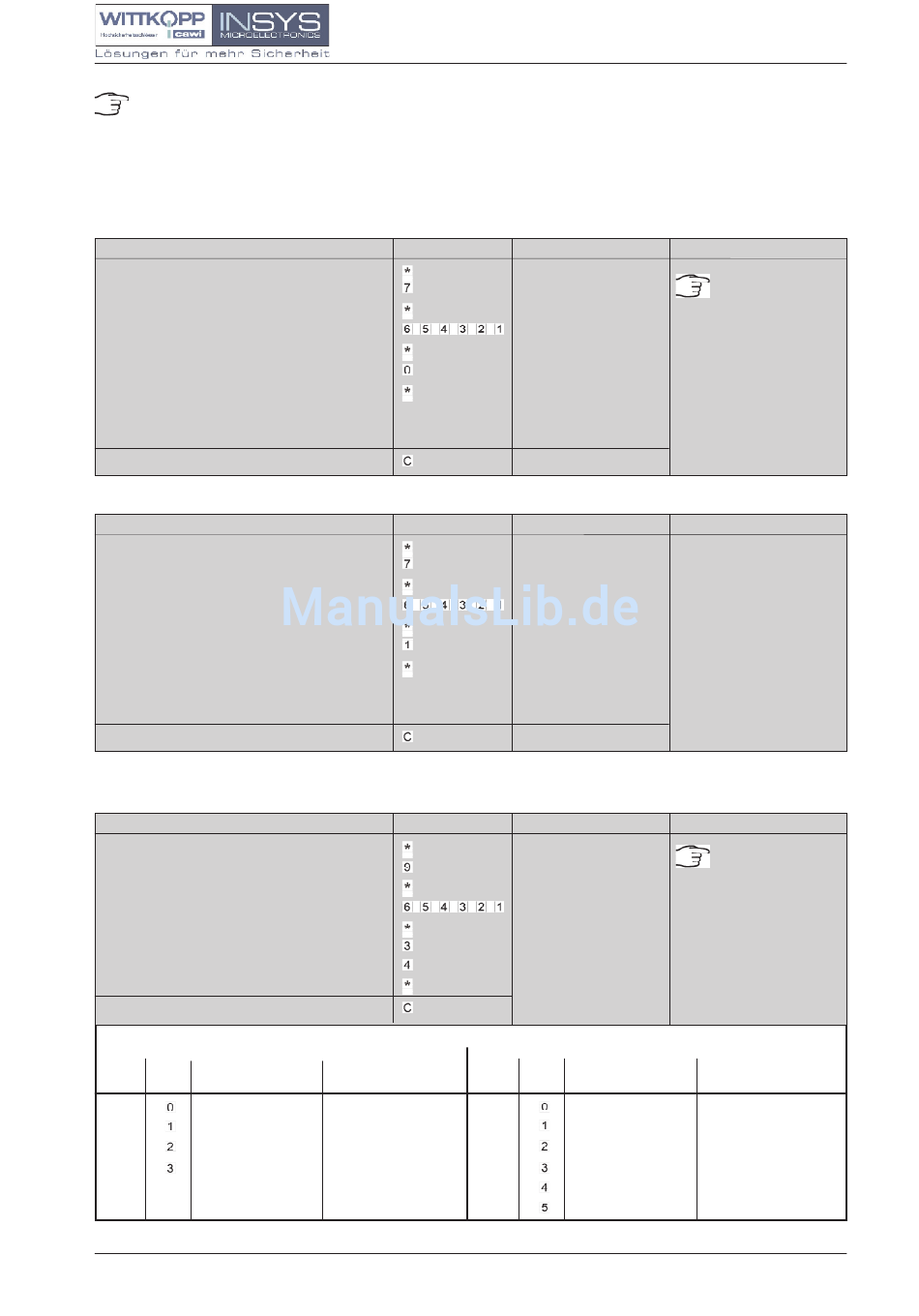

10.6 Programmierung von I/O-Funktionen (Eingangs-Ausgangs-Funktion)
Eine Programmierung ist nur im Zusammenhang mit der Anschluss-Box „EloXT" möglich.
Programmierung darf nur ausgeführt werden, wenn die externen Anschlüsse belegt sind,
sonst lässt sich das Schloss möglicherweise nicht mehr öffnen!
Eine evtl. nicht gewollte I/O-Programmierung muss dann wieder auf die Fkt.-Nr. 0 umprogrammiert werden.
Bevor mit der Programmierung von I/O-Funktionen begonnen werden kann, muss die Energie-Sparfunktion
des Elektronikschlosses deaktiviert werden.
Energie-Sparfunktion deaktivieren (Das Elektronikschloss wird mit aktivierter Energie-Sparfunktion ausgeliefert)
Funktion
Programmierung starten
P - Nr. 7 wählen
Eingabe bestätigen
6-stelligen Code des Masters eingeben. z.B.
Eingabe bestätigen
Energie-Sparfunktion deaktivieren °
Eingabe bestätigen
Abbruch

Energie-Sparfunktion aktivieren

Funktion
Programmierung starten
P - Nr. 7 wählen
Eingabe bestätigen
6-stelligen Code des Masters eingeben. z.B.
Eingabe bestätigen
Energie-Sparfunktion aktivieren
Eingabe bestätigen
Abbruch

Programmierung der I/O-Funktionen

Bei verschlossenem und geöffnetem Elektronikschloss möglich und nur mit Mastercode durchführbar.
Funktion
Programmierung starten
P - Nr. 9 wählen
Eingabe bestätigen
6-stelligen Code des Masters eingeben. z.B.
Eingabe bestätigen
° Eingangs-Fkt.-Nr. (siehe Fkt.-Nr.-Tabelle) z.B.
° Ausgangs-Fkt.-Nr. (siehe Fkt.-Nr.-Tabelle) z.B.
Eingabe bestätigen
Abbruch
E I N G A N G S F U N K T I O N E N
Eingangsfunktion Eingangsfunktion
Funktion
Taste
Nr. IN_1
0 keine Funktion
1 Türschalter
2 Türschalter
3 Externe Freigabe
Anschlussbelegung der Anschluss-Box „EloXT" siehe Seite 12
B7215d01_2.pm6
Bedienung, Taste
Bedienung, Taste
Bedienung, Taste
F U N K T I O N S - N R. - T A B E L L E
IN_2
keine Funktion
keine Funktion
Externe Freigabe
keine Funktion
Rel. 1 vom 10.09.2003
Bedienungsanleitung Nr. 9999-042-0
Reaktion
Grüne LED blinkt 1mal
OK = Grüne LED leuchtet
und Signal tief-hoch.
Ungültig = 12mal hoher Ton
und rote LED leuchtet.
Reaktion
Grüne LED blinkt 1mal
OK = Grüne LED leuchtet
und Signal tief-hoch.
Ungültig = 12mal hoher Ton
und rote LED leuchtet.
Reaktion
Grüne LED blinkt 1mal
OK = Grüne LED leuchtet
und Signal tief-hoch.
Ungültig = 3mal hoher Ton
und rote LED leuchtet.
A U S G A N G S F U N K T I O N E N
Ausgangsfunktion
Funktion
Taste
Nr. OUT_1
0 keine Funktion
1 Riegelstellung
2 Stiller Alarm
3 Stiller Alarm
4 Stiller Alarm
5 Riegelstellung
Bemerkungen
° Wird keine I/O- Funkti-
on programmiert, muss
die Energie-Sparfunk-
tion wieder aktiviert
werden.
Schloss verschließen:
Beliebige Zifferntaste drücken
Bemerkungen
Schloss verschließen:
Beliebige Zifferntaste drücken
Bemerkungen
° Das Schloss wird
mit der Eingangs-
Funktions - Nr. 0 und der
Ausgangs-Funktions-Nr.
0 ausgeliefert.
Ausgangsfunktion
OUT_2
keine Funktion
keine Funktion
keine Funktion
Riegelstellung
Zeitverz. Ende
Zeitverz. Ende
Seite 7
