Anzeigen während des Ladevorgang · Akkutest

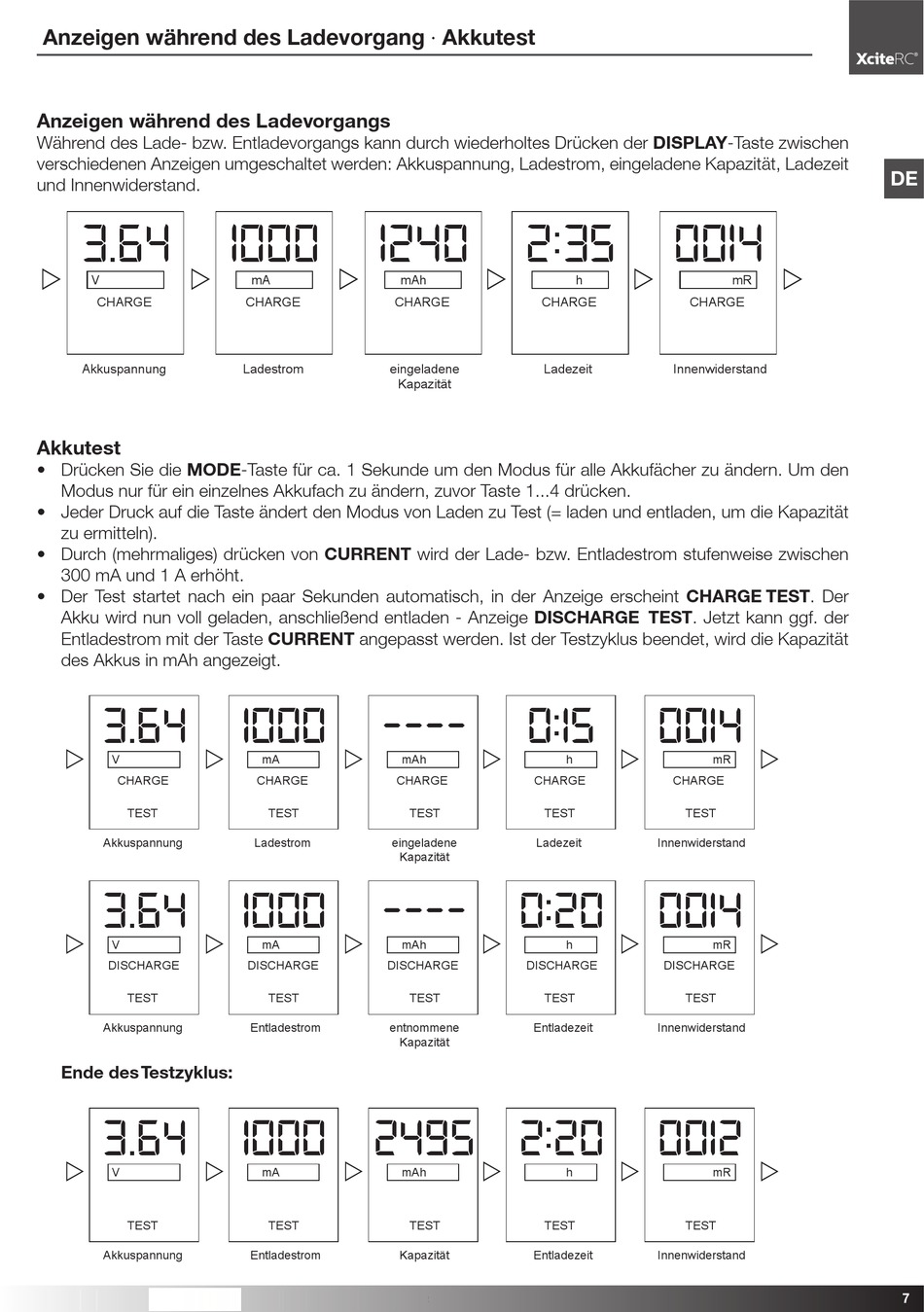

Anzeigen während des Ladevorgangs
Während des Lade- bzw. Entladevorgangs kann durch wiederholtes Drücken der DISPLAY-Taste zwischen
verschiedenen Anzeigen umgeschaltet werden: Akkuspannung, Ladestrom, eingeladene Kapazität, Ladezeit
und Innenwiderstand.
3.64
 
V
CHARGE
Akkuspannung

Akkutest

• Drücken Sie die MODE-Taste für ca. 1 Sekunde um den Modus für alle Akkufächer zu ändern. Um den
Modus nur für ein einzelnes Akkufach zu ändern, zuvor Taste 1...4 drücken.
• Jeder Druck auf die Taste ändert den Modus von Laden zu Test (= laden und entladen, um die Kapazität
zu ermitteln).
• Durch (mehrmaliges) drücken von CURRENT wird der Lade- bzw. Entladestrom stufenweise zwischen
300 mA und 1 A erhöht.
• Der Test startet nach ein paar Sekunden automatisch, in der Anzeige erscheint CHARGE TEST. Der
Akku wird nun voll geladen, anschließend entladen - Anzeige DISCHARGE TEST. Jetzt kann ggf. der
Entladestrom mit der Taste CURRENT angepasst werden. Ist der Testzyklus beendet, wird die Kapazität
des Akkus in mAh angezeigt.
3.64
 
V
CHARGE
TEST
Akkuspannung
3.64
 
V
DISCHARGE
TEST
Akkuspannung
Ende des Testzyklus:
3.64
 
V
TEST
Akkuspannung
Charger 52000015
1000 1240

mA mAh
CHARGE CHARGE
Ladestrom eingeladene
Kapazität
1000 ----

mA mAh
CHARGE CHARGE
TEST
Ladestrom eingeladene
Kapazität
1000 ----

mA mAh
DISCHARGE DISCHARGE
TEST
Entladestrom entnommene
Kapazität
1000 2495

mA mAh
TEST
Entladestrom Kapazität
2:35

h
CHARGE
Ladezeit
0:15

h
CHARGE
TEST TEST
Ladezeit
0:20

h
DISCHARGE
TEST TEST
Entladezeit
2:20

h
TEST TEST
Entladezeit
0014
 
mR
CHARGE
Innenwiderstand
0014
 
mR
CHARGE
TEST
Innenwiderstand
0014
 
mR
DISCHARGE
TEST
Innenwiderstand
0012
 
mR
TEST
Innenwiderstand
DE
7
