Stückliste & Hinweise - Intex PANTONE 295U Benutzerhandbuch

Bevor Sie mit dem Aufstellen des Pools beginnen, nehmen Sie sich bitte kurz Zeit um sich mit den Einzelteilen
vertraut zu machen, dies erleichtert Ihnen den Aufbau des Pools, plus Zubehör.
4
5

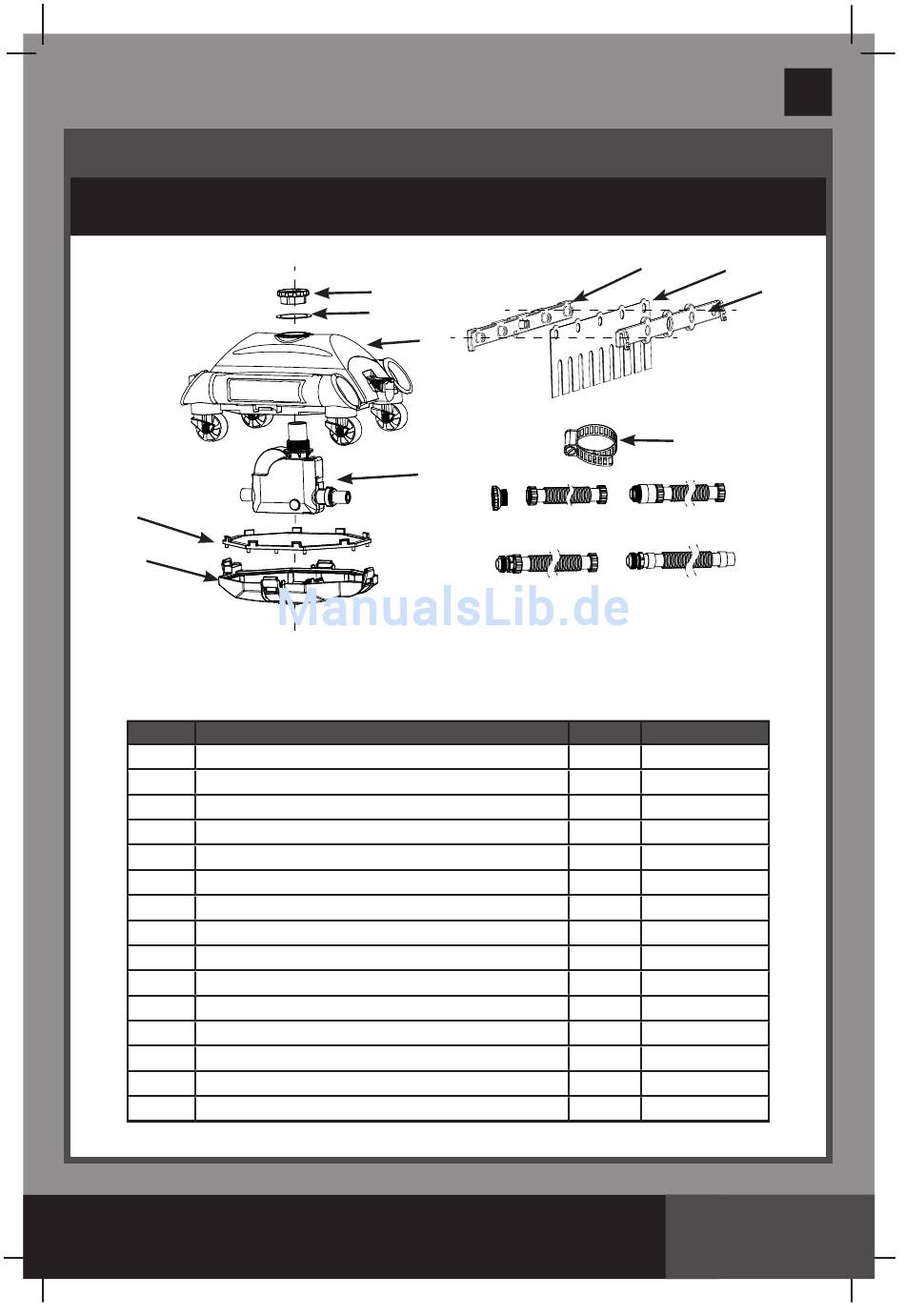

HINWEIS: Die Zeichnungen sind nur für Illustrationszwecke gedacht,
eventuelle Abweichungen zum Produkt können vorhanden sein.
TEILENUMMER
1 OBERSEITE DES REINIGERS
2 BUNDMUTTER
3 BETRIEBSMODUL
4 SCHMUTZNETZ
5 UNTERSEITE DES REINIGERS
6 SCHLAUCHSCHELLE
7 SCHLAUCHADAPTER
8 SCHLAUCH A
9 SCHLAUCH B
10 SCHLAUCH C
11 SCHLAUCH D
12 BÜRSTENHALTERUNG A (2 ERSATZSTIFTE)
13 BÜRSTE (10 ERSATZSTIFTE)
14 BÜRSTENHALTERUNG B (2 ERSATZSTIFTE)
15 AUSLASS O-RING
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
