Anleitung für MicroGuard-USB: Der kleine Mobilfunkwächter
Die für die Rückmeldung notwendige Beschaltung der Eingänge ist in Abb. 4
dargestellt. Die geschaltete +12V Spannung wird einfach an die grüne Leitung
verbunden.

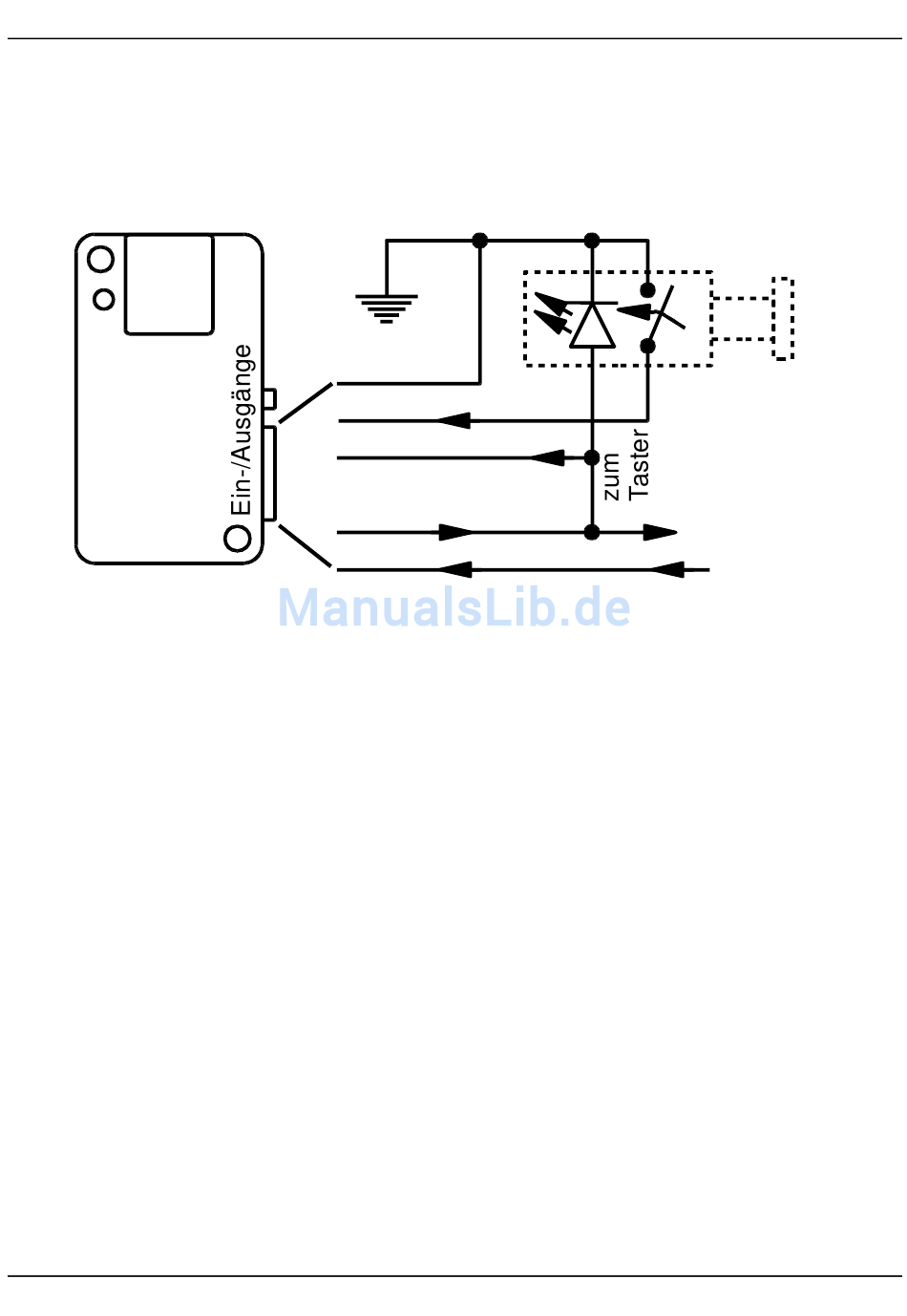

Abbildung 4: Beschaltung von MicroGuard-USB für die Rückmeldefunktion (grüne Leitung
Seite 10
Masse
schwarz
gelb
grün
orange
rot
an orange) und einen Ein-/Aus-Taster
Überwachung | Benachrichtigung | Steuerung per Handy
Taster
+12V Ausgang
+12V
