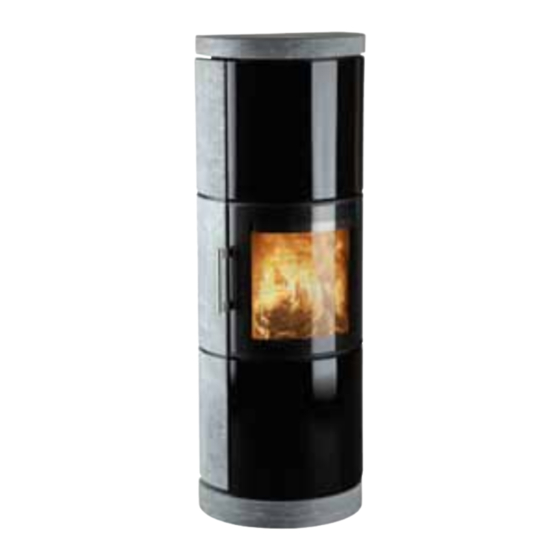

HWAM 3420c Gebrauchsanweisung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für HWAM 3420c
Inhaltszusammenfassung für HWAM 3420c

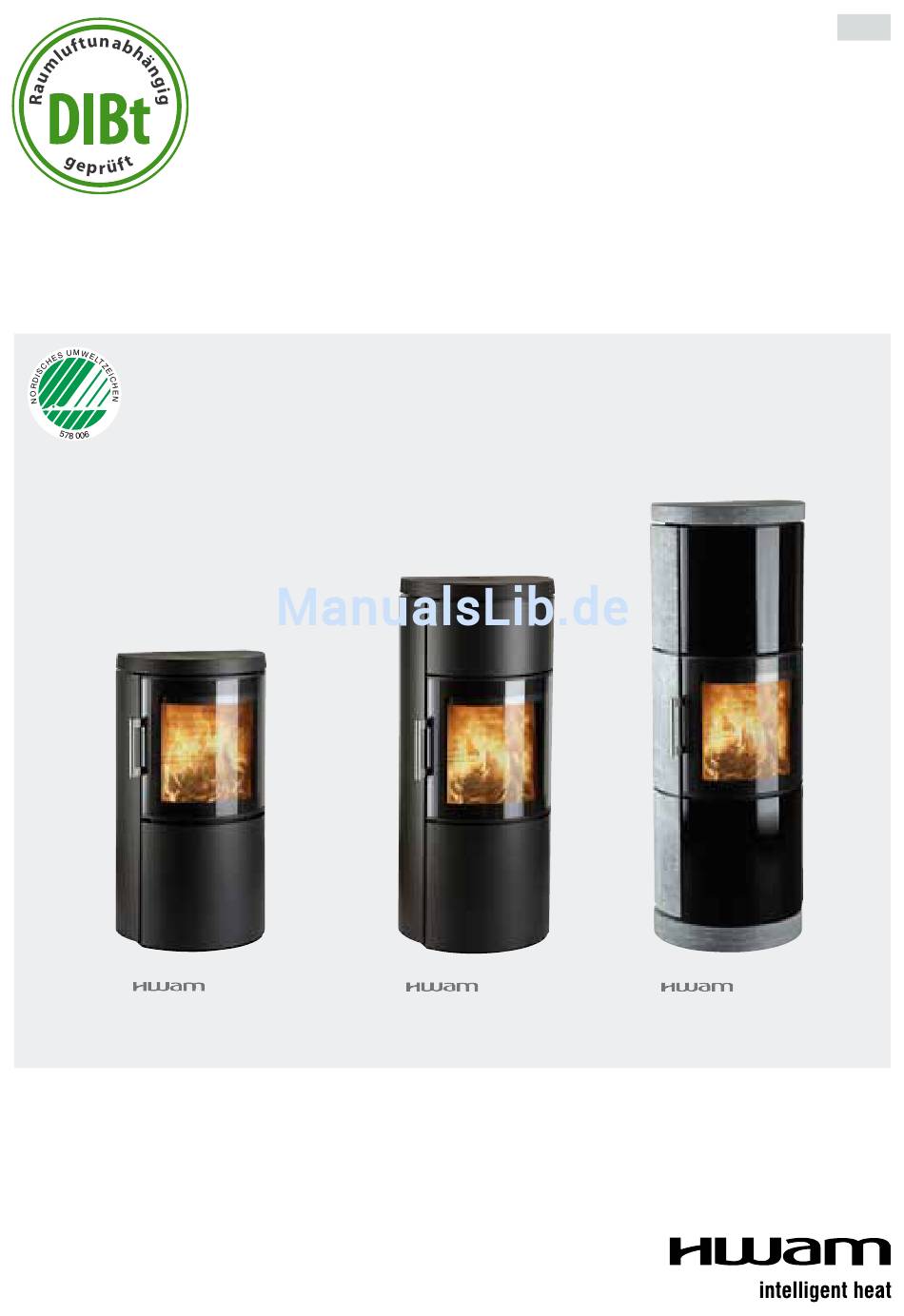

- Seite 1 Gebrauchsanweisung 3420 3520 3530 05.12.2014 / 97-9651 www.hwam.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis, Deutsch Zeichnungen ..........3-5 Installationsanleitung . -
Seite 3: Zeichnungen
45˚... -
Seite 6: Installationsanleitung
Gerät von außen über eine dichte Leitung oder über ein LAS-Schornsteinsystem zugeführt werden. Die Konstruktion ermöglicht sogar eine einwandfreie Funktion der Feuerstätte bei Unterdruck bis 8 Pa im Aufstellraum. Daher sind die Serien HWAM 3400 und HWAM 3500 auch für den raumluftunabhängigen Betrieb zugelassen. - Seite 7 Öffnung stets dem Auslaßstutzen des Ofens größenmäßig entsprechen muß. Der Schornstein sollte außerdem eine leicht zugängliche Reinigungstür haben. Montage von Rauchrohr in den Wärmespeicher (nur HWAM 3520 und HWAM 3530) (Zeichnung I) Falls der Ofen mit oberem Rauchabgang montiert werden soll und kein Speckstein in den Speicher einge- baut worden ist, soll das Rauchrohr wie folgt in den Wärmespeicher montiert werden:...
- Seite 8 • Lose aufliegende Rückwand (2a), hinter der sich die Automatik verbirgt. Muß immer dann montiert sein, wenn der Ofen an einer brennbaren Wand steht. • Loses Hitzeschild (2b) - HWAM 3520/3530. Muß immer dann montiert sein, wenn der Ofen an einer brennbaren Wand steht.
-
Seite 9: Feuerungsanleitung - Holz
Zum Thema Brennstoff Zulässige Brennstoffe Kaminöfen von HWAM sind gemäß Normvorschriften (EN) nur für die Verbrennung von Holz zugelassen. Es wird empfohlen, trockenes Holz mit einer Restfeuchte von höchstens 20% zu verwenden. Bei Holz mit einem höheren Feuchtigkeitsgrad sind Versottung, umweltschädliche Emissionen und schlechte Brenn- wertausnutzung die Folge. -
Seite 10: Die Richtige Größe
Obstbäumen usw. Die Unterschiede zwischen den einzelnen Arten sind weniger im Brennwert als vielmehr im Raumgewicht zu suchen. Da 1 m³ Buchenholz mehr wiegt als die gleiche Menge Rotfichte, muss man von Letzterer zur Erzielung des gleichen Heizeffekts mehr nehmen. Unzulässige Brennstoffe Folgende Brennstoffe dürfen nicht verfeuert werden: •... - Seite 11 ausbrennen und nach dem Verlöschen des Feuers soll der Ofen abkühlen. Nachfolgendes Heizen: Folgen Sie der normalen Anleitung, siehe Abschnitte „Anheizen“ und „Nachlegen“. Anheizen (Zeichnung E) Gutes Anheizen ist sehr wichtig, um eine erfolgreiche Verbrennung zu erreichen. Ein kalter Kaminofen und ein kalter Schornstein stellen für die Verbrennung eine Herausforderung dar.
-
Seite 12: Allgemeines Über Feuerung
Bedienung der Klappe im Wärmespeicher - HWAM 3520/3530 Hinten am Kaminofen befindet sich zwischen der Deckplatte des Kaminofens und dem Wärmespeicher eine Klappe, die geöffnet werden kann, damit Konvektionsluft in den Wärmespeicher gelangt. Für die Zufuhr von Konvektionsluft wird die Klappe nach links geschoben. Steht die Klappe nach rechts, erfolgt keine Zufuhr von Konvektionsluft. -
Seite 13: Wartung
damit die Temperatur im Ofen schnell ansteigt. Auf diese Weise verbrennen nämlich auch die beim Verbrennungsvorgang entstehenden Gase und Partikel. Geschieht das nicht, führt das entweder zu einer Versottung des Schornsteins mit der Gefahr eines Schornsteinbrandes oder zu einer umwelt- schädlichen Emission. -
Seite 14: Isolierung
Zeit Beschädigungen aufweisen. Dies hat zunächst keinen negativen Einfluß auf die Effektivität des Ofens. Sobald aber der Verschleiß die Hälfte der ursprünglichen Dicke übersteigt, sollte die Isolierung unbedingt ausgewechselt werden. HWAM Automatic (Zeichnung G) Die Rückwandplatte wird abgehoben. Der Ausgangspunkt der Fühlerstange wird bei kaltem Ofen kontrol- liert. -
Seite 15: Betriebsstörungen
Stellen Sie den Gebrauch ein, und wenden Sie sich an den Fachmann. Bei Betriebsstörungen, den Sie nicht selber abhelfen können, bitten wir Sie, sich an die Kaufstelle des Ofens zu wenden. eIstungserklärung Download der Leistungserklärung von unserer Webseite über folgende Links: HWAM 3420: www.hwam.de/dop/3420 HWAM 3520: www.hwam.de/dop/3520-3530 HWAM 3530:... - Seite 20 www.hwam.com...
