6-4. Betriebsart „Pulsed MIG" - MSG-Impuls-Schweißverfahren
Art. 235 550-A
!
In der Betriebsart „Pulsed MIG"
(MSG-Impulsschweißen) werden die
Schweißkabelanschlüsse über
Fernregelung eingeschaltet.

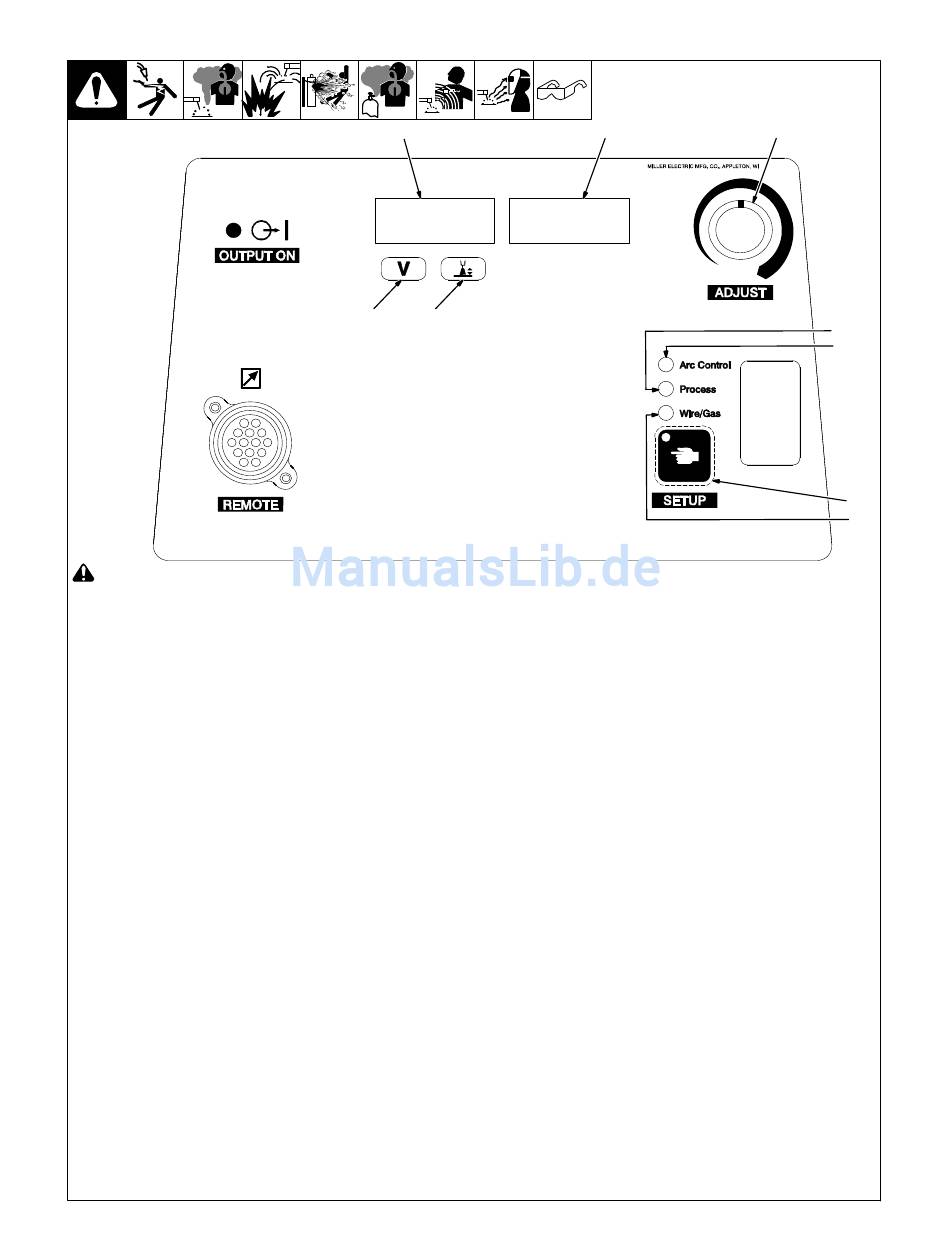

1 Volt-Anzeige
2 Anzeige für Lichtbogenlänge
Linkes Display
3
Rechtes Display
4
5 Einstellregler
Anzeige Verfahren
6
Anzeige für Lichtbogenregelung
7
8 Setup-Taste
Anzeige für Draht/Gas
9
Setup
Typische Anschlüsse der Schweißanlage sie-
he Abschnitt 6-1.
Drücken Sie die Setup-Taste zweimal.
Die Anzeige für das Verfahren leuchtet. Dre-
hen Sie den Einstellregler und wählen Sie
PULS.
Die Setup-Taste drücken, bis die Anzeige für
Drahtelektrodentyp/Gas leuchtet. Im linken
und rechten Display erscheint dann der aktive
Drahtelektrodentyp.
Durch Drehen des Einstellreglers den ge-
wünschten Drahtelektrodentyp auswählen.
Drücken Sie die Setup-Taste noch einmal. Die
Anzeige Draht/Gas leuchtet. Im linken und
rechten Display erscheint dann das aktive
Schutzgas.
Durch Drehen des Einstellreglers das ge-
wünschte Schutzgas auswählen.
Die Setup-Taste noch einmal drücken, um die
Auswahl zu bestätigen. Das Gerät quittiert ge-
änderte Draht- und Gasangaben durch kurzes
Anzeigen von PROG LOAD.
.
Die besten Ergebnisse werden erzielt, in-
dem der geeignete Drahtelektrodentyp und
Schutzgas passend zum tatsächlich einge-
setzten Schweißdraht und Schutzgas aus-
gewählt wird. Zur Verfügung stehende
Schweißdrähte und Schutzgase siehe
„MSG - Impuls-Auswahltabelle
Drahtelektroden und Gase" (Abschnitt 6-5).
OM-240712 Seite 28
.
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com
3
2 5.0
1 2
Bedienung
Während die Anzeige für Lichtbogenlänge un-
die ter dem linken Display leuchtet, wird mithilfe
des Einstellreglers die gewünschte Lichtbo-
genlänge festgelegt.
.
Die Lichtbogenlänge
das Drahtvorschubgerät
Spannungsregelung verfügt, an diesem
ferngesteuert eingestellt werden. Diese
Spannungsregelung setzt die Einstellung
der Lichtbogenlänge an der Schweiß-
stromquelle außer Funktion.
Lichtbogenregelung (SharpArc)
Die Setup-Taste mehrmals drücken, bis die
Anzeige für Lichtbogenregelung leuchtet.
Auf dem linken Display erscheint SHRP und
auf dem rechten Display die zugehörige Shar-
pArc-Einstellung.
Durch Drehen des Einstellreglers die ge-
wünschte SharpArc-Einstellung zwischen
0 und 50 auswählen (die Voreinstellung be-
trägt 25). Anpassungen der SharpArc-Einstel-
lung ändern den Kegel des Schweißlichtbo-
gens. Niedrigere Einstellwerte verbreitern den
Lichtbogenkegel, erhöhen das Fließvermögen
des Schweißbades und sorgen für eine flache-
re Schweißraupe.
Höhere Einstellwerte verbreitern den Lichtbo-
genkegel, verringern das Fließvermögen des
Schweißbades und sorgen für eine überhöhte
Schweißraupe.
.
Jede Kombination aus Schweißdraht und
Schutzgas hat voneinander unabhängige
Einstellungen von Lichtbogenlänge und
SharpArc. Diese Einstellungen werden,
wenn das Gerät ausgeschaltet wird,
beibehalten.
Lichtbogenlänge - MSG-Impulsschweißen
mit manueller
schnitt 5-2)
Die Lichtbogenlänge steht in Abhängigkeit zur
Energie, die
der Schweißdrahtelektrode notwendig ist. Mit
zunehmender Drahtvorschub- geschwindig-
für keit muss die Lichtbogenlänge höher einge-
stellt werden, damit der zusätzliche Schweiß-
4
draht abgeschmolzen wird. Im linken Display
erscheint der Einstellwert für die Lichtbogen-
länge, wenn die Anzeige für Lichtbogenlänge
leuchtet. Die Lichtbogenlänge kann im Be-
reich von 0 bis 100 eingestellt werden.
Sobald
kann, sofern
Spannung führen - jedoch vor Zündung des
über eine
Lichtbogens -, zeigt das Gerät auf dem rechten
Display den Buchstaben "R" sowie eine Refe-
renz- drahtgeschwindigkeit in Zoll/Minute
(IPM) an. Die Referenzdrahtgeschwindigkeit
kann als Ausgangspunkt für die Einstellung
der Drahtvorschubgeschwindigkeit am Draht-
vorschubgerät benutzt werden. Die Werte für
die Drahtvorschubgeschwindigkeit und die
Lichtbogenlänge können anschließend noch
genauer eingestellt werden, um die gewünsch-
te Lichtbogenlänge zu erhalten.
Mithilfe des Setup-Optionsmenüs (siehe Ab-
schnitt 5-2) kann die Einstellung der Lichtbo-
genlänge (0 bis 100) auf durch- schnittliche
Lichtbogenspannung umgestellt werden. Als
alternatives Verfahren kann die durchschnitt-
liche Lichtbogenspannung dazu dienen, den
Lichtbogen beim MSG- Impulsschweißen mit
den gleichen Parametern (Spannung und
Drahtvorschubgeschwindig- keit) wie bei
einem
einzustellen. Niedrigere Spannungswerte ent-
sprechen kürzeren Lichtbögen, während hö-
here Spannungswerte längeren Lichtbögen
entsprechen. Falls der Spannungsmodus aus-
gewählt wird, wird im linken Display bei leuch-
tender Volt-Anzeige die durchschnittliche
Voreinstellung der Spannung angezeigt.
Lichtbogenlänge - MSG-Impulsschweißen
mit automatischen Regelung (siehe Ab-
schnitt 5-2)
Im Automatikbetrieb beträgt die Einstellung für
Regelung (siehe Ab-
die Lichtbogenlänge 0-100. Die Programme
wurden mit einer Lichtbogenlänge von
50 entwickelt. Wird diese Lichtbogenlänge
für das Abschmelzen nach oben oder unten abweichend eingestellt,
so ändert sich dadurch die Länge des Lichtbo-
gens. Es ist nicht notwendig, die Lichtbogen-
länge zu verändern, wenn die Drahtvorschub-
geschwindigkeit geändert wird.
5
6
7
die Schweißkabelanschlüsse
herkömmlichen MSG-Lichtbogen
8
9
