ABSCHNITT 6 − MSG-/MSG-Impuls-Schweißen

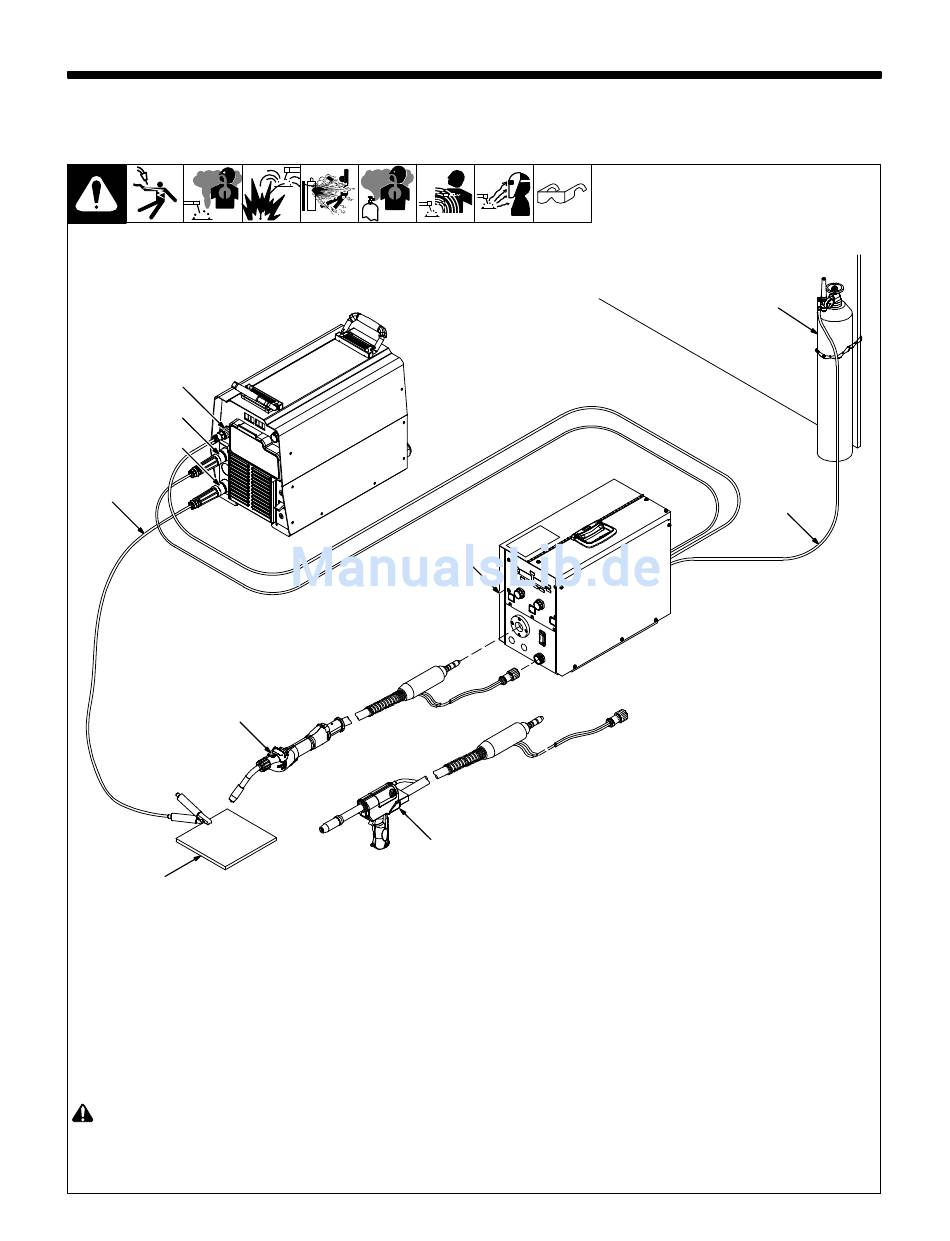

6-1. Typischer Anschluss beim MSG-/MSG-Impuls-Schweißverfahren mit fernregelbaren
Drahtvorschubgeräten
1
2
3
4
6
5
!
Das Netzteil vor dem Ausführen von
Anschlüssen immer ausschalten.
1 14-poliger Anschluss für Fernregelung
2 Pluspol (+) Schweißkabelanschluss
.
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com
6
3 Minuspol (−) Schweißkabelanschluss
4 Massekabel zum Werkstück
5 Werkstück
6 Schweißbrenner
7
7
8
9
9
8
805 058-A
Drahtvorschubgerät
Gasschlauch
Gasflasche
OM-240712 Seite 25
