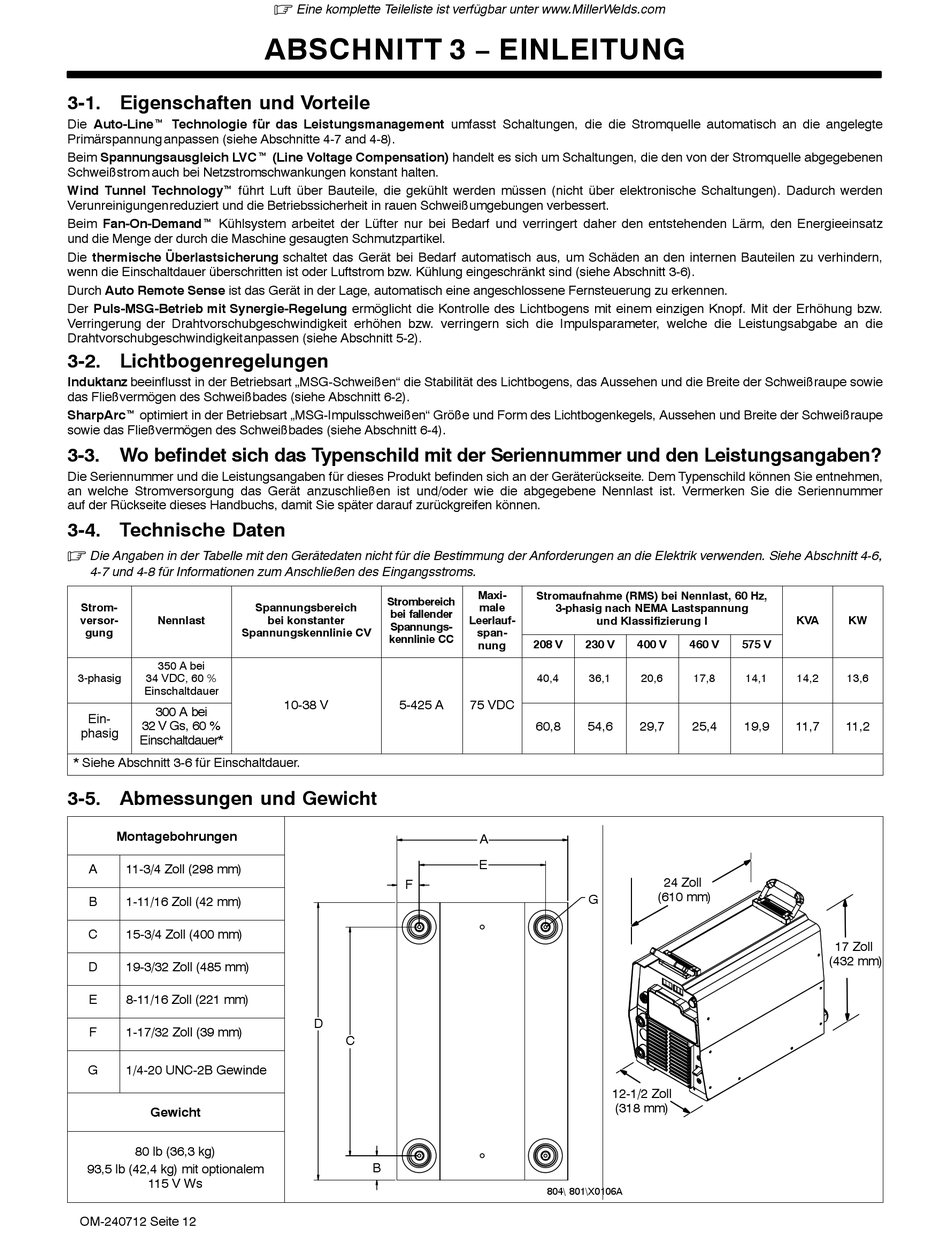

3-1. Eigenschaften und Vorteile

Die Auto-Linet Technologie für das Leistungsmanagement umfasst Schaltungen, die die Stromquelle automatisch an die angelegte
Primärspannung anpassen (siehe Abschnitte 4-7 and 4-8).
Beim Spannungsausgleich LVCt (Line Voltage Compensation) handelt es sich um Schaltungen, die den von der Stromquelle abgegebenen
Schweißstrom auch bei Netzstromschwankungen konstant halten.
Wind Tunnel Technologyt führt Luft über Bauteile, die gekühlt werden müssen (nicht über elektronische Schaltungen). Dadurch werden
Verunreinigungen reduziert und die Betriebssicherheit in rauen Schweißumgebungen verbessert.
Beim Fan-On-Demandt Kühlsystem arbeitet der Lüfter nur bei Bedarf und verringert daher den entstehenden Lärm, den Energieeinsatz
und die Menge der durch die Maschine gesaugten Schmutzpartikel.
Die thermische Überlastsicherung schaltet das Gerät bei Bedarf automatisch aus, um Schäden an den internen Bauteilen zu verhindern,
wenn die Einschaltdauer überschritten ist oder Luftstrom bzw. Kühlung eingeschränkt sind (siehe Abschnitt 3-6).
Durch Auto Remote Sense ist das Gerät in der Lage, automatisch eine angeschlossene Fernsteuerung zu erkennen.
Der Puls-MSG-Betrieb mit Synergie-Regelung ermöglicht die Kontrolle des Lichtbogens mit einem einzigen Knopf. Mit der Erhöhung bzw.
Verringerung der Drahtvorschubgeschwindigkeit erhöhen bzw. verringern sich die Impulsparameter, welche die Leistungsabgabe an die
Drahtvorschubgeschwindigkeit anpassen (siehe Abschnitt 5-2).

3-2. Lichtbogenregelungen

Induktanz beeinflusst in der Betriebsart „MSG-Schweißen" die Stabilität des Lichtbogens, das Aussehen und die Breite der Schweißraupe sowie
das Fließvermögen des Schweißbades (siehe Abschnitt 6-2).
SharpArct optimiert in der Betriebsart „MSG-Impulsschweißen" Größe und Form des Lichtbogenkegels, Aussehen und Breite der Schweißraupe
sowie das Fließvermögen des Schweißbades (siehe Abschnitt 6-4).

3-3. Wo befindet sich das Typenschild mit der Seriennummer und den Leistungsangaben?

Die Seriennummer und die Leistungsangaben für dieses Produkt befinden sich an der Geräterückseite. Dem Typenschild können Sie entnehmen,
an welche Stromversorgung das Gerät anzuschließen ist und/oder wie die abgegebene Nennlast ist. Vermerken Sie die Seriennummer
auf der Rückseite dieses Handbuchs, damit Sie später darauf zurückgreifen können.

3-4. Technische Daten

.
Die Angaben in der Tabelle mit den Gerätedaten nicht für die Bestimmung der Anforderungen an die Elektrik verwenden. Siehe Abschnitt 4-6,
4-7 und 4-8 für Informationen zum Anschließen des Eingangsstroms.
Strom-
versor- Nennlast
gung Spannungskennlinie CV
350 A bei
3-phasig 34 VDC, 60 %
Einschaltdauer
300 A bei
Ein-
32 V Gs, 60 %
phasig
Einschaltdauer*
* Siehe Abschnitt 3-6 für Einschaltdauer.

3-5. Abmessungen und Gewicht

Montagebohrungen
A 11-3/4 Zoll (298 mm)
B 1-11/16 Zoll (42 mm)
C 15-3/4 Zoll (400 mm)
D 19-3/32 Zoll (485 mm)
E 8-11/16 Zoll (221 mm)
F 1-17/32 Zoll (39 mm)
G 1/4-20 UNC-2B Gewinde
Gewicht
80 lb (36,3 kg)
93,5 lb (42,4 kg) mit optionalem
115 V Ws
OM-240712 Seite 12
.
Eine komplette Teileliste ist verfügbar unter www.MillerWelds.com
ABSCHNITT 3 − EINLEITUNG
Strombereich
Spannungsbereich
bei fallender
bei konstanter
Spannungs-
kennlinie CC
10-38 V 5-425 A
F
D
C
B
Maxi- Stromaufnahme (RMS) bei Nennlast, 60 Hz,
male
3-phasig nach NEMA Lastspannung
Leerlauf-
und Klassifizierung I
span-
208 V 230 V 400 V
nung
40,4 36,1 20,6
75 VDC
60,8 54,6 29,7
A
E
G
12-1/2 Zoll
(318 mm)
804\ 801\X0106A
KVA
460 V 575 V
17,8 14,1 14,2
25,4 19,9 11,7
24 Zoll
(610 mm)
17 Zoll
(432 mm)
KW
13,6
11,2
