Rohr Rohrdurchmesser
Ø6,35 bis 9,52
Kältemittelleitung
Ø12,7 bis Ø19,05
Ø6,35
Ø9,52
Ø12,70
Gasleitung
Ø15,88
Ø19,05
• Verwenden Sie bei der Montage der Isolierung an den
unten genannten Orten und Bedingungen dieselbe
Isolierung wie bei hoher Luftfeuchtigkeit.
<Geologische Bedingungen>
Orte mit hoher Luftfeuchtigkeit wie Küstenlinien, heiße
Quellen, See- oder Flussufer und Bergrücken (wenn ein Teil
des Gebäudes von Erde oder Sand bedeckt ist)
<Einsatzzweck>
Restaurantdecke, Sauna, Schwimmbecken usw.
<Gebäudekonstruktion>
Häufig Feuchtigkeit und Kälte ausgesetzte Decken sind
ungeeignet. Zum Beispiel Rohre im Flur eines Wohnheims
oder einer Wohnung oder in der Nähe eines Ausgangs, der
häufig geöffnet und geschlossen wird.
Orte (an denen die Rohre montiert sind), die aufgrund
mangelnder Belüftung sehr feucht sind.
Isolationstyp (Heizen/Kühlen)
Standard
(weniger als 30 °C, 85 %)
EPDM, NBR
9t
13t
13t
19t

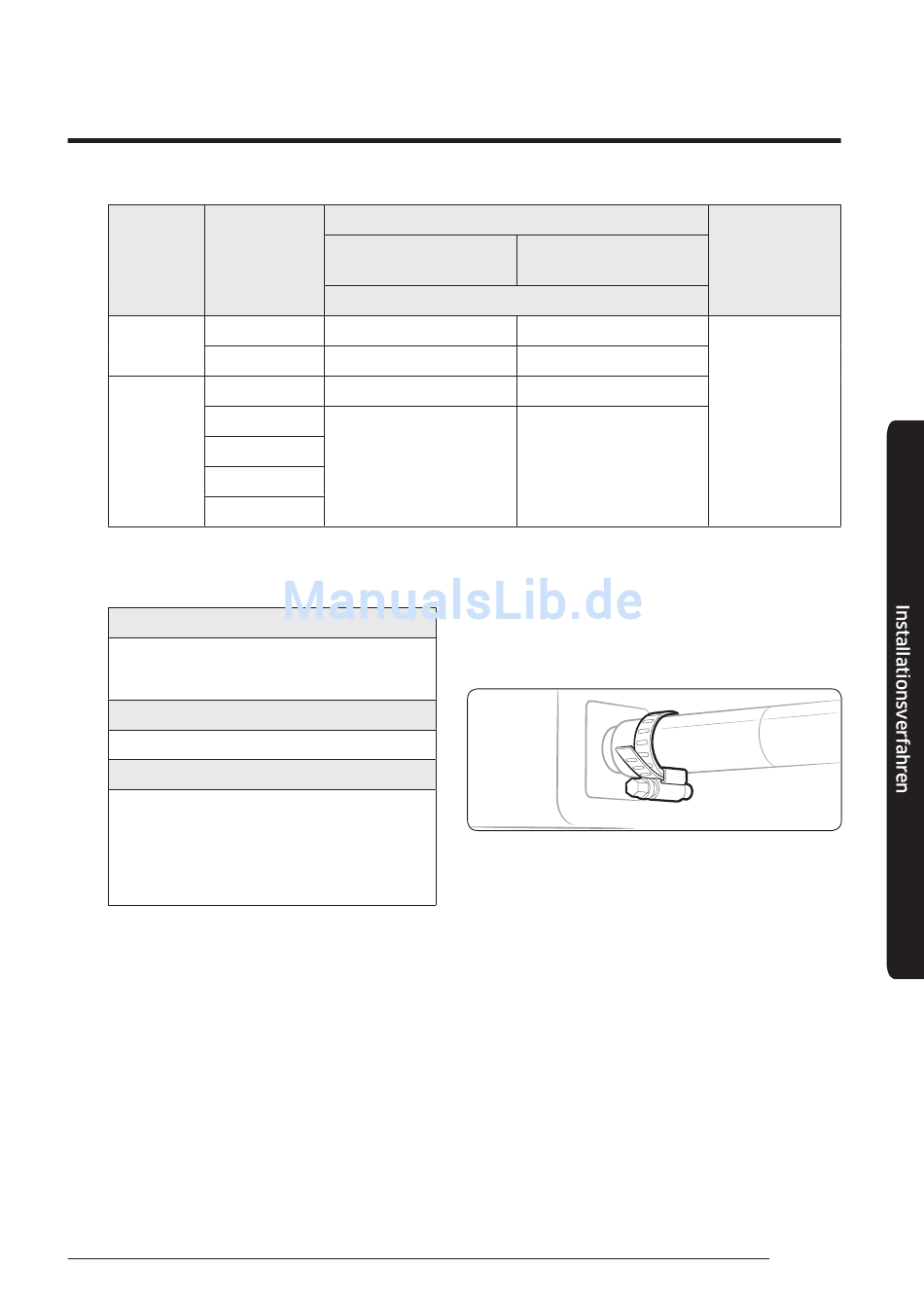

Schritt 10 Ablaufschlauch und
Ablaufrohr montieren
1 Schieben Sie den mitgelieferten Ablaufschlauch so weit
wie möglich über den Ablaufstutzen.]
2 Befestigen Sie die Rohrstelle wie in der Abbildung
dargestellt.
3 Wickeln Sie das mitgelieferte große Dichtkissen über
die Rohrschelle und den Ablaufschlauch, um diese zu
isolieren. Fixieren Sie es anschließend mit Rohrschellen.
4 Isolieren Sie sämtliche Ablaufrohre im Inneren des
Gebäudes (bauseitig zu beschaffen).
Wenn der Ablaufschlauch nicht genügend geneigt
montiert werden kann, bringen Sie daran eine
Ablaufanhebungsleitung (bauseitig zu beschaffen) an.
Hohe Feuchtigkeit
Bemerkungen
(über 30 °C, 85 %)
9t
13t
19t
Die Innentemperatur ist
höher als 120 °C.
25t
13
