Technisches Handbuch 2021

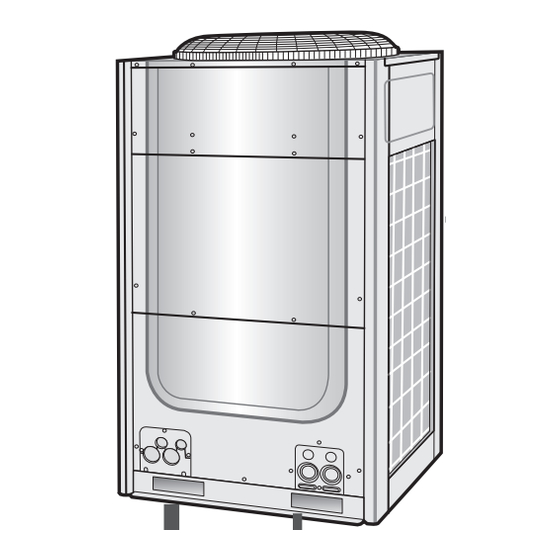

Outdoor Unit

Room Sensor

Gas pipe

Klimasysteme

Communication F1, F2

Liquid pipe

Return Air

Exhaust Air

EEV Kit

EEV Control

Supply Air

Fresh Air

EVA IN

Sensor

Disch. sensor(optional)

EVA OUT

Sensor

External Controller

ON/OFF SWITCH

(field supply)

OPERATION LAMP

ERROR LAMP

23℃

POWER-OFF

22℃

24℃

25℃

21℃

COOLING

HEATING

26℃

20℃

27℃

19℃

18℃

28℃

Simple BMS

(field supply)

1(L) 1(N)

Remote Controller

(optional)

Inhaltsverzeichnis

Inhaltszusammenfassung für Samsung AJ040 CJ2EH Serie

Seite 1 powered by Technisches Handbuch 2021 Klimasysteme Outdoor Unit External Controller ON/OFF SWITCH (field supply) Communication F1, F2 OPERATION LAMP ERROR LAMP EEV Kit 23℃ POWER-OFF 22℃ 24℃ 25℃ 21℃ COOLING HEATING 26℃ 20℃ 27℃ 19℃ 18℃ 28℃ Simple BMS EEV Control (field supply) Liquid pipe 1(L) 1(N)
Seite 2 Inhalt WICHTIG! ................................3 Allgemeiner Hinweis ............................3 Kommunikation / Bus ............................3 RAC ..................................4 Installation ................................4 Inbetriebnahme ..............................4 Komponenten ..............................4 Allgemeines / Verkabelung ..........................5 Smart Install ................................. 7 Anzeige des Energieverbrauchs ......................... 8 Kabelfernbedienung RAC und FJM ........................8 FJM ..................................
Seite 3: Allgemeiner Hinweis
WICHTIG! Allgemeiner Hinweis Beachten Sie unbedingt, dass die Samsung Raumklimageräte Serie RAC (Kleingeräte), nichts mit dem VRF- System von Samsung, genannt DVMS, gemeinsam hat. Die Innen- und Außengeräte können nicht kombiniert werden. Betrieb und Systemkonzept sind unterschiedlich.
Seite 4 Installation Installieren Sie die Innen- und Außeneinheit. Geräte elektrisch und kältetechnisch verbinden. Lötarbeiten nur unter Stickstoff ausführen!! Die Rohrleitungsdurchmesser müssen dem der Inneneinheit entsprechen. Flüssigkeitsleitung (Einspritzleitung) und Saugleitung isolieren. Druckprobe des Kältekreislaufes (40 bar). Stellen Sie sicher, dass die Absperrventile auch richtig dicht sind und kein Stickstoff in die Außeneinheit gelangt.
Seite 5 E-Ventile in Außeneinheit Nach Zuschalten der Spannung wird das E-Ventil geöffnet und geschlossen. Dies ist hörbar „Tac-Tac- Tac.“ aber auch spürbar und eine zusätzliche Bestätigung, dass die Spule des E-Ventils funktioniert. Allgemeines / Verkabelung Zuleitung / Verbindungsleitung Notiz: Bitte beachten sie diese Hinweise der Verkabelung! 1.
Seite 6 Übersicht Infrarot-Fernbedienung: Display und Tasten (Abgebildet ist eine universelle Windfree-Fernbedienung. Die Anordnung der Tasten mit Sonderfunktion, z.B. Windfree-Modus kann bei einigen Geräten abweichen.) Funktion Beschreibung On / Off Taste Drücken Sie diese Taste, um das Gerät ein uns aus zu schalten Temperatur Taste Drücken Sie diese Taste, um die Temperatur einzustellen Timer Taste...
Seite 7 Smart Install Dies ist, um den Installateur bei seiner Montagearbeit zu unterstützen, welche genau nach Anleitung geschehen sollte. Überprüft wird dabei Verrohrung, Verkabelung (Stromversorgung/Busverbindung) und die zusätzliche Kältemittelfüllmenge im System. Schritt 1: Start -Stellen Sie sicher, dass sämtliche Montagearbeiten beendet sind, die Serviceventile geöffnet, Verkabelung und Rohrverbindung fertiggestellt und eine eventuelle zusätzliche Füllmenge bereits hinzugefügt wurde.
Seite 8: Anzeige Des Energieverbrauchs
Error Inhalt Zu Prüfen Bemerkungen E101 Kommunikationsfehler zwischen Prüfen Sie ob der Strom an der Details zu „E554“ und Innen- und Außengerät Busverbindung angeschlossen wurde Prüfen Sie die Busverbindung E422 entnehmen Sie E554 Kältemittelmangel Prüfen Sie die Kältemittelfüllmenge bitte der Prüfen Sie die Anlage auf Installations- Undichtheiten an den Bördel...
Seite 9 Installation Zusatzplatine MIM-A00 (RS485 Kommunikation) Bei Innengeräten RAC (AQV**/ AR** bis 2019) ist diese Platine für Zusatzfunktionen erforderlich. (Bsp.: Kabelfernbedienung, Wi-Fi Nachrüst-Kit, ext. Kontakt/Störmeldekontakt) Einbaubeispiel MIM-A00 Gruppenschaltung mehrerer Innengeräte Eine Einzelsteuerung ist dann nicht mehr möglich. Die Geräte arbeiten synchron. Sollen mehrere Innengeräte mit einer Fernbedienung gemeinsam gesteuert werden so ist F3/F4 mit jedem Innengerät (respektive der MIM-A00 Platine im Innengerät) zu verbinden.
Seite 10 Installation Zusatzplatine MIM-A00N (NASA Kommunikation) Bei Innengeräten RAC (AR**, 2020 und neuer) ist diese Platine für Zusatzfunktionen erforderlich. (Bsp.: Kabelfernbedienung, Wi-Fi Nachrüst-Kit, ext. Kontakt/Störmeldekontakt) MIM-A00N Einbaubeispiel MIM-A00N Gruppenschaltung mehrerer Innengeräte Eine Einzelsteuerung ist dann nicht mehr möglich. Die Geräte arbeiten synchron. Sollen mehrere Innengeräte mit einer Fernbedienung gemeinsam gesteuert werden so ist F3/F4 mit jedem Innengerät (respektive der MIM-A00N Platine im Innengerät) zu verbinden.
Seite 11: Verkabelung
Verkabelung Verkabelung zwischen Innen- und Außengerät Beispiel mit 2 Innengeräten Serielle Bus Verbindung auch möglich!!
Seite 12: Maximale Leitungslängen
Beispiel mit 5 Innengeräten Da zu wenig Klemmen vorhanden sind, müssen sich bei 5 Innengeräten zwei davon einen Anschluss teilen Serielle Bus Verbindung auch möglich!! Maximale Leitungslängen max. min. max. max. max. Höhenunterschied Type R410A Länge je Länge je Höhenunterschied Gesamtlänge zwischen Raum...
Seite 13 Leitungsanschluss Die Anschlüsse immer von oben beginnend belegen. Bei Innengeräten mit größeren Anschlüssen muss beim Anschluss C begonnen werden. -Innengerät Gasleitungsgröße 9,52mm: Mögliche Anschlüsse A→B→C→D→E -Innengerät Gasleitungsgröße 12,70 oder 15,88mm: Mögliche Anschlüsse C→D→E Anschluss Anschließbare Innengeräte Size [mm] 9.52 **020/023/026/030/035/07/09/12** 9.52 *007/009/012** 12.7...
Seite 14 Inbetriebnahme (Geräte ohne Display RS485) Hinweis: Alle Leitungen, Elektrik und Kälte, sind beim Außengerät wetterfest mit passender Bezeichnung zu beschriften. So können die Leitungen, bei einem späteren Besuch der Anlage, den Räumen eindeutig zugeordnet werden. Mit den DIP-Schaltern können spezielle Optionen, wie manuelle Adressierung und Betriebsartsperren aktiviert werden, siehe nachfolgendes Diagramm.
Seite 15: Fehlerbehebung Mit Blinkcode
Fehlerbehebung mit Blinkcode -Wenn ein Fehler während des normalen Produktbetriebs auftritt, werden die LEDs des A-Bereichs ausgeschaltet. Im B-Bereich wird der Fehler angezeigt (siehe nachfolgende Fehlerliste). Nehmen Sie die erforderlichen Korrekturen vor und setzen Sie das Außengerät mit K3 zurück. -Wenn während der Installation ein Fehler auftritt, bleibt die grüne LED des A-Bereichs eingeschaltet.
Seite 16 E483 H/W Detektor DC Link Überspannungsfehler E484 PFC Überlastungsfehler (Überspannung) E201 Anzahl der Innengeräte stimmt nicht ● ● ⦿ Kommunikationsfehler zwischen Außengerät E202 und Innengerät ● ⦿ ⦿ E237 Temperaturfühler Kondensator E330 Temperaturfühler EvaIn1 E331 Temperaturfühler EvaIn2 ○ ⦿ ⦿ E332 Temperaturfühler EvaIn3 E333...
Seite 17: Optionseinstellungen (Aj***Txj*Kg)
▪ Nach Abschluss des Testlaufs wird für 20 Sek K1OK am Display angezeigt. → FERTIG → Wird K1OK nicht angezeigt, dann ist die automatische Adressierung fehlgeschlagen. Bitte in diesem Fall nochmals mit einem Tastendruck auf K1 versuchen. ▪ Danach werden durchlaufend die Adressen der angeschlossenen Innengeräte angezeigt.
Seite 18 Was bedeutet E554? Prüfen Sie, ob die richtige Menge an Kältemittel für die vorhandene Leitungslänge im System ist. Erst ab einer Länge von 5m ist eine zusätzliche Füllmenge notwendig. Sollten Sie eine zu geringe Kältemittelmenge feststellen, kann dies eine Undichtheit in der Leitung oder in den Geräten bedeuten. Indoor Display 3-LED DISPLAY 7-SEG-DISPLAY...
Seite 19: Anschluss Eines Wifi Kits
Error Code Historie abfragen (nur Windfree Wandgeräte) Die gespeicherten Fehler werden mit A, B, C bezeichnet. Es werden nur die letzten drei Fehler gespeichert. Das Auslesen des Fehlerspeichers ist nur im ausgeschalteten Zustand möglich. Das Gerät muss ausgeschaltet sein. Drücken Sie „<“ & „Set“...
Seite 20: Kommunikation - Mit Allen F3, F4 Klemmen Verbinden
Verdrahtung einer Kabelfernbedienung CAC verwendet NASA Kommunikation, daher wird V1, V2 nicht benötigt. 2-Draht-Verbindung F3, F4 F3, F4: Kommunikation (F3=rot, F4= blau) • Kommunikation - Mit allen F3, F4 Klemmen verbinden <Warnung> - Nicht mit V1, V2 verbinden Verkabelung Bei Anschluss von einem Innengerät Notiz: Bitte beachten sie diese Hinweise der Verkabelung 1.
Seite 21: Kältemittelfüllung
Maximale Leitungslängen Maximale Leitungslänge mit einem Innengerät AC140*XAD** AC071RXADK* AC160JXADGH AC026*XADK* AC052*XADK* AC090MXAD** Außengeräte AC180JXAPNH AC035*XADK* AC060MXADK* AC100*XAD** AC200KXAPNH AC120*XAD** AC250KXAPNH Leitungslänge (L 75 m Max. Höhenunterschied zwischen Außen- und 30 m Innengerät (h Kältemittelfüllung Leitungslänge (m) Modell R410A 0 - 5 5 - 20 20 - 30 30 - 40...
Seite 22: Verkabelung Dpm
Verkabelung DPM Maximale Leitungslängen DPM Maximale Leitungslänge Items DPM Installation AC071*XADK* Zutreffende Außengeräte AC100*XAD** AC140*XAD** AC120*XAD** +…+L Gesamtleitungslänge (L +a+b) Durchschnittliche Länge einer Leitung (L Max. Abstand zwischen den Innengeräten (D) Max. Länge nach den Zweigen Max. Höhenunterschied zwischen Außen- und Innengerät (h Max.
Seite 23: Kältemittelfüllung Dpm
*Ausnahmen hiervon sind in der jeweiligen Installationsanleitung des Gerätes beschrieben. Kältemittelfüllung DPM Installations- Rohrdurchmesser Modell Zusätzliche Kältemittelmenge L1, a & b bedingungen Ø 6,35 ≤ 50m -5) x 30[g] + (L ) x 30[g] AC071MXADKH Ø 6,35 ≤ 50m -5) x 20[g] + (L ) x 20[g] AC071RXADKG +…+L...
Seite 24 Gerätekombinationen DPM IG Type 4-Weg Kassette 360° Kassette Mini 4-Weg Kassette Unterdecken- /Standgerät Unterdecken-gerät 1-Weg Kassette Truhengerät Wandgerät Kanalgerät MSP Kanalgerät LSP Kanalgerät HSP Pro System dürfen immer nur mehrere Innengeräte des gleichen Typs verbaut werden z.B. 2x Wandgerät oder 2x 1-Weg-Kassette.
Seite 25: Anzahl Der Innengeräte Einstellen, Nur Bei Dpm
Inbetriebnahme Es ist bei CAC kein Testlauf erforderlich. Nur bei DPM ist die folgende Einstellung am Außengerät notwendig. Anzahl der Innengeräte einstellen, nur bei DPM ▪ K1 länger drücken → Am Display wird “A0” angezeigt ▪ K2 mehrfach drücken, um die Anzahl zu ändern: →...
Seite 26: Geräte Mit Dip-Schalter
Geräte mit DIP-Schalter On (Werkseinstellung) Auto Adresse Manuelle Adresse (Übergeordnete (Übergeordnete Regelung) Regelung) Verhinderung der Verhinderung der Schneeansammlung Schneeansammlung inaktiv aktiv Ruhe- Ruhe- Ruhe- Ruhe- modus modus modus modus inaktiv Stufe 1 Stufe 2 Stufe 3 Auto Ruhemodus Manueller Ruhemodus Kontakt für (intern geregelt) (über Kontakt geregelt)
Seite 27: Fernbedienung
Option SEG1 SEG2 SEG3 SEG4 Funktion Automatische Adressierung Kanal-Adresse (übergeordnete Manuelle Adressierung 00 bis 15 Regelung) von 0 bis 15 Deaktiviert (Werkseinstellung) Verhinderung der Schneeansammlung Aktiviert Deaktiviert (Werkseinstellung) Stufe 1 Ruhemodus Stufe 2 Stufe 3 Auto Ruhemodus (intern geregelt) Ruhemodus Manueller Ruhemodus (über Kontakt geregelt) 360°...
Seite 28: Smart Reset Für Cac
Smart Reset für CAC...
Seite 29: Mim-B14 Platine Für Störmeldung Und Externen Ein/Aus Kontakt
MIM-B14 Platine für Störmeldung und externen Ein/Aus Kontakt → Um Stromverbrauch zu reduzieren oder den Gebrauch von Fernbedienungen zu verhindern. → Diese Platine wird bei allen Innengeräten benötigt, welche via Kontakt steuerbar sein sollen. → Zur Aktivierung der Platine muss im 02-Installation Option Code das SEG14 aktiviert werden. Ext.
Seite 30 Redundanzmodul USM208 Kurzanleitung Vorbereiten der MIM-B14 Platinen Bei jeder der zwei Platinen müssen bei einem der 4poligen Stecker die Drähte blau und gelb getauscht werden. Sicherung entfernen – Kontakte vorsichtig entfernen und umgekehrt wiedereinsetzen – Sicherung einsetzen.
Seite 31 Verdrahtungsschema USM208 in Kombination mit MIM-B14 für Redundanz- und Leistungszuschaltung bei Überschreiten des eingestellten Grenzwertes, sowie Laufzeitenausgleich. Sammelstörmeldung: Störung Anlage 1 / Störung Anlage 2 / Raumübertemperatur Klimagerät 2 Klimagerät 1 MIM-B14 MIM-B14 230V Raum- temperatur 21-33°C Inbetriebnahme Freischalten der Zusatzplatine Mit der Fernbedienung das SEG14 bei beiden Innengeräten auf 1 stellen (siehe dazu Seite 29 und 79) Aktivierung Bei Erstinbetriebnahme müssen vor Spannungszuschaltung des USM208 beide angeschlossenen...
Seite 32: Allgemeines
- Der ausgelegte Maximaldruck des Systems beträgt 4,1 MPa. - R410A ist eine zeotrope Mischung aus zwei Kältemitteln und muss in der flüssigen Phase aufgefüllt werden. - Ändern Sie das Produkt nicht ohne Freigabe von Samsung. → Mögliche Gefahr eines elektrischen Schlags, Feuer, Produktausfall oder Verletzung, Garantieverlust - Für eine optimale Verteilung des Kältemittels müssen Sie Y-Verteiler zum Anschluss des Außengerätes an die...
Seite 33 Verrohrung 2 Leiter Ausführung Unter 90 m Über 90 m Liquid Liquid (mm) (mm) (mm) (mm) 9,52 15,88 9,52 19,05 9,52 15,88 9,52 19,05 9,52 19,05 9,52 22,22 Unter 90 m Über 90 m High Liquid Low gas High gas Liquid (mm) (mm)
Seite 34: Dvms Eco Einstellungen Am Ag
DVMS Eco Einstellungen am AG Schritt Beschreibung Display Bemerkung Beim 1. Einschalten Einstellung erforderlich K1 + K2 für 2 Sekunden drücken Innengeräte - Anzahl K2 n-Mal drücken (Einstellung Zehnerstelle) (manuell) K4 n-Mal drücken (Einstellung Einerstelle) Innengeräte – Anzahl K4 für 2 Sekunden drücken (automatisch) Speichern K2 für 2 Sekunden drücken...
Seite 35 Einsatzgrenzen Ist die Außentemperatur nicht im gewöhnlichen Bereich, startet das System nicht und Error erscheint am Display (E440, E441). Die Außentemperatur wird erst überprüft, wenn das Außengerät starten möchte. DVMS VRF Systeme Maximale Leitungslängen Höhenunterschied Längste Verbindung Länge vom ersten Gesamt- Leitung zwischen...
Seite 36 Kältemittelfüllung Menge für zusätzliches Kältemittel abhängig vom Leitungsdurchmesser: Größe der Flüssigkeitsleitung Ø 6,35 Ø 9,52 Ø 12,70 Ø 15,88 Ø 19,05 Ø 22,22 Ø 25,40 Ø 28,58 (DN mm) Nachfüllmenge (kg/m) 0,02 0,06 0,125 0,18 0,27 0,35 0,53 0,65 Menge für zusätzliches Kältemittel (kg) pro Innengerät: Leistung kW 1,5 1,7 2,2 2,8 3,6 4,5 5,6 6,0 7,1 8,2 9,0 11,2 12,8 14...
Seite 37 Kältemittelmenge der betriebsfertigen Anlage ermittelt werden: Außengeräte 1x AM100JXVHGR Werksfüllmenge 6,5 kg (Samsung Datenbuch oder Typenschild am Gerät) 1x AM120JXVHGR Werksfüllmenge 6,5 kg (Samsung Datenbuch oder Typenschild am Gerät) 3x MCU Box → 3 * 0,5 kg/stk = 1,5 kg Innengeräte...
Seite 38: Hauptplatine Der Dvms Außengeräte
Installation mit MCU Modell- Installationsbeispiele Kapazität Innengeräte Kühlung auf -15°C Name -Unter 10.0kW: Port 1EA MCU- Max 56kW -10.0kW – 14.0kW: Port 2EA S4NEE1N (192MBH) -Großer Kanal: Nicht zutreffend Untere sind für das HR-System erforderlich, um die Kühlstrecke -Unter 10.0kW: Port 1EA bis zu –...
Seite 39 Inbetriebnahme Teil 1: Anlagenkontrolle Verrohrung Überprüfen Sie gemäß den- und den nachfolgend aufgeführten Beispielbildern die Verrohrungsausführung der Kühlmaschinen. Die zusätzlich erforderliche Kältemittelmenge wird gemäß dem vorliegenden Aufmaß ermittelt. Die Tabelle und ein Beispiel für die Berechnung der Kältemittelmenge finden Sie im Anhang. 1.
Seite 40 Maximale Drahtlänge zwischen dem Außengerät und dem weitesten Innengerät ist 1000m F1/F2 - Kommunikation zwischen Haupt-Außengerät und Innengeräten OF1/OF2 - Kommunikation zwischen mehreren Außengeräten bei Modulsystemen R1/R2 - Kommunikation zwischen Haupt-Außengeräten und weiteren Samsung Anlagen oder einer übergeordneten Regelung Kabelspezifikation: Geschirmt 2 x 0,75mm² LIYCY Außengerät Klemmblock...
Seite 41 Verkabelung MCU-Box Kommunikationsdrahtverbindung zwischen Außengerät, MCU und den Innengeräten (3-Leiter Systeme) Die Spannungsversorgung kann über die MCU-Box oder separat geführt werden. Der gesamte Bus sollte eine einzige Kette bilden. Entsprechend sollte die Verdrahtung linear durch das System gehen. Der Bus darf nicht geteilt werden. Es dürfen keine Sternpunkte entstehen. Dabei spielt die Reihenfolge, in der der Bus die Geräte passiert keine Rolle.
Seite 42 Inbetriebnahme Teil 3: Adressierung Einstellungen am Außengerät - „od“ muss nur eingestellt werden, wenn mehrere Außengeräte im Modul auf einem Kältekreis installiert sind. └ wenn ja, dann muss „od“ auf allen Außengeräten eingestellt werden. - „id“ und „nc“ wird nur am Master-Außengerät eingestellt. - Wird „id“...
Seite 43: Fehlercodeliste
Inbetriebnahme Teil 4: Probebetrieb - Der Probebetrieb ist zur Inbetriebnahme zwingend erforderlich. - Während des Probebetriebs darf an den Klemmen R1/R2 nichts angeschlossen sein - Platine mit Drehschaltern: Zuerst alle Drehschalter richtig einstellen - Platine ohne Drehschalter: Wird „od nd“ angezeigt, muss zuerst die Anzahl der Innengeräte eingestellt werden, siehe vorheriges Kapitel Adressierung - Ist das Außengerät nun voreingestellt, wird am Display „UP“...
Seite 44 „K“ „E“ „LEER“ „LEER“ 10 Mal Prüfen des Kompressors für Inverter 2 „K“ „F“ „LEER“ „LEER“ 11 Mal Prüfen von Lüfter 1 „K“ „G“ „LEER“ „LEER“ 12 Mal Prüfen von Lüfter 2 Platinenbestückung Beenden des Tastaturbetriebs vom Typ A „K“ „H“ X X 13 Mal Platinenbestückung H/R: Automatische Rohrkopplung,...
Seite 45: Optionseinstellungen
Optionseinstellungen Achtung! Diese Einstellungen nur bei Kompressorstillstand vornehmen! Option Option Menü Wert K1 K2 - Die Optionseinstellung kann nicht geöffnet werden, wenn das Gerät läuft - Halten Sie K2 für 2 Sekunden gedrückt, um die Optionseinstellungen zu öffnen - K1 mehrfach kurz drücken, um zum gewünschten Menüpunkt zu blättern (SEG1, SEG2) - K2 mehrfach kurz drücken um den Optionswert/Einstellwert zu ändern (SEG3, SEG4) - Halten Sie K2 für 2 Sekunden gedrückt, um alle Einstellungen zu speichern - Alle Anzeigen blinken, um anzuzeigen, dass die Einstellungen erfolgreich gespeichert wurden...
Seite 46 01 Ziel-Verdampfungstemperatur (Kühlbetrieb) Eingabe- Einstellung SEG 1 SEG 2 SEG 3 SEG 4 Funktion der Option Bemerkungen gerät Ziel-Verdampfungs- 5~7 (Standard) temperatur [℃] 9~11 Kühl- Haupt- (Diese Einstellung leistungs- 10~12 gerät beeinflusst die korrektur 11~13 Ausblastemperatur 12~14 der Innengeräte) 13~15 02 Ziel-Hochdruck (Heizbetrieb) Eingabe- Einstellung...
Seite 47 06 Anpassung der Lüftergeschwindigkeit Eingabe- Einstellung SEG 1 SEG 2 SEG 3 SEG 4 Funktion der Option Bemerkungen gerät Anpassung Werkseinstellung Sinnvoll, wenn das Außengerät in einen Individuell Lüftergesch Erhöhte Drehzahl Luftumlenkkanal windigkeit ausblasen muss 07 Leisemodus für die Nacht Eingabe- Einstellung SEG 1...
Seite 48 13 Kanaladresse für Zentralregelung Eingabe Einstellung SEG 1 SEG 2 SEG 3 SEG 4 Funktion der Option Bemerkungen -gerät Automatische Adresse für die Einstellung Identifizierung des Kanaladresse Haupt- (Werkseinstellung) Außengeräts beim (Adresse gerät Manuelle übergeordneten Außengerät) 0-15 Einstellung für Regler (DMS, Touchcontr.
Seite 49 AHU-KIT (Lüftung) Allgemeines zum DVMS AHU-KIT Anmerkung: Eine Zuluft-Regelung ist möglich über Steuerung des Anlagendrucks mit 0…10V-Signal (schnellere Reaktionszeit), oder standardmäßig über indirekte Steuerung des Zuluftsollwertes mit 0…10V-Signal (langsamere Reaktionszeit) Wärmetauscher Auslegung Lüftung Leistung (kW) Rohrvolumen des Wärmetauschers (L) AHU-KIT MODEL Minimum Maximum Minimum...
Seite 50 System Design Farben der Fühler: EVA OUT = blau EVA IN = rot ROOM AIR = schwarz ZULUFT = blau mit Stecker Wichtiger Hinweis zur Fühlermontage: - “EVA IN Fühler” muss zwischen EEV und Registerverteiler montiert sein. (Fühler isolieren) - “EVA OUT Fühler“ muss 20cm nach dem Registersammelrohr montiert werden. (Fühler isolieren) - „ROOM Fühler“...
Seite 51 Ventilator Ein-Signal & Ventilator Kontroll-Signal Zweck: Verhindert, dass das System ohne Ventilator läuft. *Es wird empfohlen diese Funktion zwecks Zuverlässigkeit des Systems zu verwenden Funktionsweise: Im Betrieb wird der potenzialfreie Kontakt FAN check (3,4) geschlossen, sobald der Lüfter läuft *Relay schließt bei laufendem Ventilator, Relay öffnet bei stehendem Ventilator. Warnung Potenzialfreies Signal benutzen, keine Spannung - Option Einstellung:...
Seite 52 Zuluftregelung Zur Aktivierung der Zuluftregelung muss der Produkt Option Code des AHU-Kits angepasst werden. Auf diesen Anlagen darf K3 für einen Reset nicht gedrückt werden, sonst wird auf „No use“ zurückgestellt! Mit Infrarotfernbedienung (Empfänger für Programmierungen vorhanden) Empfänger wurde von DVM S AHU-KIT adaptiert Einstellung im SEG21 (Produkt-Optioncode) Option code einstellen ohne Kabelfernbedienung 0: Keine Zuluftregelung...
Seite 53 (Diese Tabelle zeigt Zulufttemperaturregelung) Set Temperatur Set Temperatur Simple BMS Simple BMS Spannung Spannung Heizen Kühlen Heizen Kühlen 23°C 23°C 5.00 V ~ 4,75 V 10.00 V ~ 9,75 V 43°C 43°C 22°C 22°C 4.75 V ~ 4.50 V 9.75 V ~ 9.50 V 42°C 42°C 21°C...
Seite 54 AHU KIT Installation Verkabelung ein AHU Kit Verkabelung mehrerer AHU Kits Netz- und Busleitungen sind wie bei normalen Innengeräten zu verlegen und anzuschließen. Stromversorgung: 220~240V, 50/60 Hz. Separate Stromversorgung von Außeneinheit. F1, F2 Kommunikation: Mit Außengerät verbinden. (Keine Sternschaltung) F3, F3 Kommunikation: Mit Fernbedienung verbinden. (Keine Sternschaltung) Die Verwendung einer Kabelfernbedienung wird auch bei Vorhandensein einer externen Regelung dringend empfohlen!
Seite 55 Ventilator-EIN-Signal wird mit allen AHU-Kits parallelgeschaltet. Ventilator-Kontrolle-Signal wird mit allen AHU-Kits parallelgeschaltet. Der Ventilator (auch kleine Lüftungen) darf nur über ein Relais geschaltet werden. Option Code für Ventilator Kontrolle entsprechend einstellen. (05er Installation Optioncode, SEG 21, auf 1 setzen) Berechnung für zusätzliches Kältemittel Die Menge an zusätzlichem Kältemittel kann entweder durch die Kühlleistung: A = B * 0.063 A: Zusätzliches Kältemittel [kg]...
Seite 56: Raumheizung
Hydro-Unit Wofür ist das Hydro-Gerät? - Versorgt das Gebäude mit heißem oder kaltem Wasser (DVM System). - Sollte nach Möglichkeit als eigenes System realisiert werden, getrennt von den Klimageräten. • Brauchwasser Hydro-Unit 2 x 16kW DVMS • Raumheizung Puffer- speicher Fußbodenheizung Konvektor Hydro-Unit 2 x 16kW...
Seite 57 Wird der Thermostateingang verwendet, dann läuft das Gerät immer mit voller Leistung bis der Thermostat ausschaltet! Ein externer Temperaturfühler ist nur für den Brauchwasser-Modus notwendig. Die Wasserpumpe muss über das Samsung-Gerät gesteuert werden. Über Klemme B5/B6 (potentialfrei). Es empfiehlt sich ein zusätzliches Relais einzubauen, um Elektronikschäden zu vermeiden.
Seite 58 DVM Hydrounit unterer Klemmblock Eingang / Max. Kontakt Funktion Beschreibung Bemerkung Ausgang Strom 1 ~ 2 Externer Temp. Fühlereingang MWR-TA Option Sensor 7 ~ 8 Wassertank Temp. Pflicht DC Input 20 mA 4 ~ 20 mA (0 ~ 100°C) Sensor (Warmwasser) 13~14 Eingangssignal wenn...
Seite 59: Kabelfernbedienung Hydrounit
Zubehör Kabelfernbedienung Hydrounit Benutzereinstellungen Hauptmenü Untermenü Funktion Segmentnummer Standard Bereich Einheit Einstellen der aktuellen Zeit 12/34 2013 2000~2099 Jahr (Jahr) Einstellen der aktuellen Zeit Monat, 12/34 01/01 1~12/1~31 (Monat / Tag) Sonntag – Samstag Tag, Aktuelle Uhrzeit (Tag / Stunde / Tag, AM / PM, 24, Fr, PM, / AM –...
Seite 60 Segment- Hauptmenü Untermenü Funktion Standard Bereich Einheit nummer 0 – Kühl- & Heizbetrieb 1 Kühlung unterstützt? J / N – Nur Heizbetrieb Auswählen der 0-Temperatur am Einstellen einer Wasserauslass Standardtemperatur für Kühlen Option der Kabel- und Heizen 1-Innentemperatur fernbedienung Auswählen des 0-Temperaturfühler der / 1 prüfen Standardfühlers für die...
Seite 61: Kabelfernbedienung Premium-Plus
Kabelfernbedienung Premium-Plus Initialisieren der Kommunikation Ihrer Kabelfernbedienung Die Kabelfernbedienung muss initialisiert werden, wenn sich der Installationsstatus ändert. Zum Beispiel eine Änderung der Anzahl an Innengeräte/ERV oder deren Adresse. Drücken Sie die Tasten länger als 5 Sekunden gleichzeitig. Die Kabelfernbedienung wird initialisiert und das Gerät sucht erneut nach den Innengeräten/ERV, die an die Kabelfernbedienung angeschlossen sind.
Seite 62 RMC-Adresse 00 bis FE Produktoption 3)* Siehe die Installationsanleitung des Installationsoption1 angeschlossenen Innengeräts oder Installationsoption2 Ventilators. MCU-Adresse 00 bis 15 MCU-Anschluss Portnummer A bis F Micom-Code Micom-Code Programmversion Änderungsdatum Berührungscode Touch-IC-Code Geräteinformation (Kabel- fernbedienung) Programmversion Änderungsdatum Grafisches Bild Grafischer Bildcode Programmversion Änderungsdatum Alle...
Seite 63: Kabelfernbedienung Premium
Kabelfernbedienung Premium Einheitliche Fernbedienung für Klima und ERV (Inkl. ERV Plus & AHU) Klimageräte: Betrieb On/Off, Modus, Temperatureinstellung, Luftstrom, Lüfterdrehzahl, Ruhemodus ERV / ERV Plus: Betrieb On/Off, Modus, Luftmenge, Reinigen AHU: Außenlufteintritt, Luftfeuchtigkeit und Anzeige anpassen Fehleranzeige Ein oder mehrere Innengerät/e steuern (max. 16 Stk.) Wöchentlicher Betriebszeitplan (nur Klima, nur ERV, Klima &...
Seite 64 Haupt- Unter- Daten- Werks- Funktion Beschreibung Gerät menü menü einstellung Auswahl von 0-Kühlen/Heizen, 1-Nur Kühlen/Heizen Kühlen 0 – Keine Verwendung, 1 Verwendung der Einstellen/Prüfen der – Verwendung drahtlosen Fernbedienung Optionen der Verdrahteten Haupt/Neben-Verdrahtete 0-Haupt,1-Neben Fernbedienung (1) Fernbedienung 0-Celsius(°C),1 – Temperatureinheit Fahrenheit(°F) 0-Innengerät, 1- Temperatursensorauswahl...
Seite 65 Verwendung der 0–Keine Verwendung, 1– Drehzahlkompensation Verwendung 0-2000 Stunden, 1-1000 Filterzeit Stunden Heizungstemperaturkomp 0-2°C, 1-5°C ensation EEV-Stoppschritt bei 0-1/80 Schritte,1-80 Heizen HAUPT-Adresse(00H- 4FH) Einstellen/Prüfen der HAUPT-Adresse(00H- Adresse 4FH) HAUPT-Adresse(00H- FEH) Innengerät/Ventilator Einstellen/Prüfen der Siehe die (ERV)- Produktoption Installationsanleitung des Optionseinstellung 2) * Einstellen/Prüfen der angeschlossenen Installationsoption1...
Seite 66 2 – Betrieb der automatischen Luftmengeneinstellung 0 – Deaktivieren, 1 – Betrieb der automatischen Luftmenge Aktivieren 1-3 Schritte (2 - Standard) spezifischen Spannung Spannungseinstellung der automatischen Luftmenge des Modells siehe die Installationsanleitung des jeweiligen Produkts. 0-Keine Verwendung,1- Werkseinstellung Zurücksetzen 0-Keine Verwendung,1- Zurücksetzen Power Master Reset Zurücksetzen...
Seite 67 Kennwort Die Touch-Zentralfernbedienung fragt ein Kennwort ab, wenn Funktionen (z. B. Tracking, System-Initialisierung usw.) verwendet werden sollen, auf die der Zugriff durch andere Benutzer eingeschränkt ist. Legen Sie ein Kennwort für die Authentifizierung fest. Das Standardkennwort lautet „0000“. Optionen Innengerät Auto-Modus: Der Benutzer kann mit der Einstellung „Auto-Modus“...
Seite 68 Speichern Sie der vorgenommenen Änderungen für eine Zone, und Speichern beginnen Sie, Geräte anzulegen. Der Benutzer kann die Reihenfolge der Zonen mit Ziehen und Ablegen verändern. Menü innerhalb einer Zone Sie können mit Hilfe von neben der Seitenzahl eine neue Seite anlegen. Jedoch wird eine Seite ohne Innengeräte beim Speichern automatisch gelöscht.
Seite 69 Touch-Fernbedienung „Simple“ Initialisieren der Kabelfernbedienung Drücken Sie für mehr als 7 Sekunden auf die obere rechte Ecke (versteckte Taste) der Anzeige. Ihre Kabelfernbedienung wird initialisiert, und die Einheit sucht die Inneneinheiten, die mit der Kabelfernbedienung verbunden sind. Service Modus Drücken Sie auf die rechte, obere Ecke (verdeckte Taste) des Displays 3 bis 4 Sekunden und lassen Sie anschließend los.
Seite 70 Haupt Unter Funktionsbeschreibung Einstellwert Werkseinstellung Seite menü menü 0-Kühlen/Heizen, Auswahl Kühlen/Heizen 1-Nur Kühlen Verwendung der 0-Nicht erlaubt, Allgemeine Einstellungen Infrarotfernbedienung erlaubt 1-Erlaubt Master/Slave 0-Master, 1-Slave Kabelfernbedienung 0-Celsius (°C), Temperatureinheit 1-Fahrenheit (°F) 0-Inneneinheit, Auswahl des 1-Kabelfern- Temperatursensors bedienung Verwendung der 0-Nicht verwendet, Durchschnittstemperatur 1-Verwendet Allgemeine Einstellungen...
Seite 71: Anhang
Anhang Defrostanzeige „dF“ Wenn mit RAC, FJM Wandgeräten auch geheizt wird, zeigen die Innengeräte mit „dF“ an, dass gerade ein Abtauvorgang des Außengeräts durchgeführt wird. Auto Clean Funktion „C1“ Auto Clean Funktion reduziert die Feuchtigkeit innerhalb der Inneneinheit. So sorgen Sie für ein besseres Raumklima und eine saubere Klimaanlage.
Seite 72 Touch-Kabelfernbedienung: Hier muss in den Benutzereinstellungen der Parameter 7-1-1 auf 1 gesetzt werden. Damit wird die Meldung wieder zurückgesetzt. Also: Hauptmenü 7 - Untermenü 1 - Seite 1 - Einstellwert auf 1 setzen. Am Bildschirm steht dann 71 0101 OK drücken, Filtermeldung gelöscht. 1 Wenn Sie die verschiedenen zusätzlichen Benutzerfunktionen Ihrer Kabelfernbedienung verwenden möchten, drücken Sie in der linken, oberen Ecke (die versteckte Taste) der Anzeige länger als 3 Sekunden - Hier geben Sie die Einstellungen der Zusatzfunktionen ein und das Hauptmenü...
Seite 73: Wifi Modul Zurücksetzen
Kabelfernbedienung Premium: Einfach die Taste „19 Pfeil-Rechts/Filter-Reset“ länger gedrückt halten und schon ist die Filtermeldung weg. WiFi Modul zurücksetzen Manchmal kann es nötig sein das bei Wandgeräten eingebaute WiFi Modul zurückzusetzen. Dies wird mit der mitgelieferten Infrarotfernbedienung durchgeführt. Die Batterien bleiben dabei in der Fernbedienung. Die Tasten „Set“...
Seite 74: Umrechnungstabellen Und Widerstandwerte
Umrechnungstabellen und Widerstandwerte Maße metrisch – zöllig Leistung BTU – Kilowatt 1/4” = 6,35mm 7000BTU/h ~ 2,0kW 3/8” = 9,52mm 9000BTU/h ~ 2,5kW 1/2” = 12,70mm 12000BTU/h ~ 3,5kW z.B. AR12RXWXCWKXEU 5/8” = 15,88mm 18000BTU/h ~ 5,2kW 3/4" = 19,05mm 24000BTU/h ~ 6,8kW 1“...
Seite 75 Option Code und Adresse einstellen mit Kabelfernbedienung Starte den Servicemodus, um den Optionscode und die Adresse einzugeben. Optionseinstellung und Adresse sind in der Servicemodus Tabelle Wie oben ersichtlich können im Hauptmenü 4 diverse Adressen und Option Codes eingestellt werden. Um einen 02-Installation Option Code einzugeben wird das Menü...
Seite 76 Einstellung mit der Kabel FB Bsp. Haupt- oder RMC-Adresseinstellung Die “Set” und “ESC” Tasten zeitgleich für 3 Sekunden gedrückt halten, um zum Servicemodus zu gelangen. [Main Menu] wird angezeigt, anschließend auf ‘∧∨’ Taste drücken und Nummer 4 wählen. Auf ‘＞’ Taste drücken, um die Hauptadresse auszuwählen und einzustellen...
Seite 77 Auf ‘∧∨’ um das Innengerät zu wählen, dessen Adresse eingestellt werden soll, wenn mehrere Innengeräte mit einer Kabelfernbedienung verbunden sind Auf ‘＞’ Taste drücken, um die Untermenü Nummer 1 auszuwählen...
Seite 78 Auf ‘＞’ Taste drücken, um die Haupt- bzw. RMC-Adresse eintragen zu können Im Einstellbereich wird der aktuelle Einstellwert angezeigt Auf ‘∧∨’ Taste drücken, um die Adresse beliebig zu ändern Zuerst auf ‘Set’ drücken, um zu speichern, dann auf ‘ESC’ drücken, um die Adressänderung abzuschließen...
Seite 79 Option Code-Liste und Anleitung Infrarotfernbedienung Allgemeiner Umgang mit dem Servicemodus ▪ Entfernen Sie eine Batterie aus der Fernbedienung. ▪ Drücken Sie die „Temperatur +“ und „Temperatur –“ Tasten gleichzeitig und geben Sie die Batterie wieder hinein. Am Display wird „Auto On“ angezeigt. ▪...
Seite 80 Option Code einstellen Die Fernbedienung bietet nicht viel Platz zur Ziffernanzeige, darum werden vom Option Code zuerst die 4 stets gleichen, grün markierten, Ziffern gestrichen. Der Option Code 015223-1901BA-200000-300000 sieht dann so aus 15-22-39-01-BA-00-00-00-00-00 Auf der Fernbedienung können immer nur zwei Stellen gleichzeitig angezeigt werden. Im nachfolgenden Bild kann man erkennen wie die einzelnen Ziffernpaare des Option Codes auf der Fernbedienung dargestellt werden.
Seite 81 Option Code Liste Option SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 Use of external room temperature sensor/ Use of central Explanation PAGE MODE Evaporator Drying FAN RPM compensation Minimizing fan operation when thermostat is off control Details Use of Indi- Indi- Details Indication Details Details Indication...
Seite 82 Option SEG13 SEG14 SEG15 SEG16 SEG17 SEG18 Setting the output of external control/ External heater signal /Cooling Explanation PAGE Use of external control S-Plasma ion Buzzer control House of filter usage operation signal/ Free Cooling control signal Indi- Details Indication Details Indication Details Indication...
Seite 83: Fehlermeldungen Und Bedeutungen
Fehlermeldungen und Bedeutungen Kommunikationsfehler am Innengerät, Kommunikationsverbindung zwischen Innengeräten E101 wird angezeigt, wenn das Innengerät und Außengerät prüfen Adressen an den keine Daten empfängt Innengeräten prüfen Kommunikationsfehler zwischen Innen Kommunikationsverbindung zwischen Innengeräten E102 und Außengerät, wird am Innengerät und Außengerät prüfen Adressen an den angezeigt Innengeräten prüfen Kommunikationsfehler zwischen...
Seite 84 Kondensatablauf prüfen (Höhe, Gefälle) Zustand des Schwimmerschalters überprüfen (Kontakte E153 Schwimmerschalter ausgelöst geschlossen, Kondensatwanne leer) Pumpe auf Funktion überprüfen Keine Rückantwort des Verbindung vom RPM zur IG-Platine prüfen. E154 Innengeräteventilators Drehzahl des Lüftermotors normal? (Filter frei...) E155 Lüfterfehler des 2. Lüfters beim Innengerät Kondensatpumpe steckt oder hat keine E160 Kondensatpumpe auf Funktion prüfen...
Seite 85 Anzahl der gefundenen Innengeräte passt Adressen an den Innengeräten prüfen, Eingestellte E201 nicht mit den Eingestellten am Anzahl der IDUs am Außengerät überprüfen Außengerät überein Verbindung zwischen IDU und ODU prüfen Adressen an den Innengeräten prüfen, Eingestellte System durch eine Anzahl der Innengeräte am Außengerät überprüfen E202 Kommunikationsstörung abgeschaltet...
Seite 86 Temperaturfühler (Verflüssiger Ausgang) Position und Halter des Fühlers überprüfen E246 vom Innengerät liegt nicht an (Verflüssiger Ausgang) Verbindung und Anschluss des Temperaturfühlers Temperaturfühler (Heißgas Verdichter 1) E251 (Heißgas Verdichter 1) am Außengerät prüfen (Offen/Kurz) Widerstandswert des Fühlers prüfen Fehlerbedingung: Außentemp. 10°C – E256 Fehler Verdichterkopftemp.
Seite 87 E313 4-Way valve operation Error E314 Oil Balance Sensor 4 SHORT/OPEN E315 CT1 Sensor Short or Open E316 CT2 Sensor Short or Open E317 CT3 Sensor Short or Open Verdichterkopftemperaturfühler defekt Fühler messen, Steckverbindung kontrollieren, E320 oder Kopftemperatur zu hoch Lötpunkte Stecker auf Platine kontrollieren Verbindung und Anschluss des Temperaturfühlers Temperaturfühler (EVI Eingang)
Seite 88 DC Spannungssensorfehler Anschlussleitungen und Stecker auf der Inverter E386 Lüftermotor 2 Platine überprüfen Lüftermotor rotiert nicht richtig oder vibriert stark. E387 Hall-Sensorfehler Lüftermotor 2 Hall-Sensor hat kein Eingangssignal E388 Inverter 2 PBA Input Voltage Sensor Error Verbinden zum Lüftermotor überprüfen, E389 Überlastfehler Lüftermotor 2 Lüftermotorwicklungen messen...
Seite 89 Outdoor Reverse Phase or Missing Phase E427 detect 3 Error Verflüssiger sauber? Temperatur vom Verflüssiger Verdichter stoppt durch abnormales E428 zu hoch? Ventile offen? Fremdgase in der Anlage? Verdichtungsverhältnis Kältemittelüberfüllung? Überprüfung mit S-Net COMP down by Compression Ratio E429 control Error 2 COMP down by Compression Ratio E430 control Error 2...
Seite 90 #1 Freigängigkeit des Lüftermotors überprüfen. #1 Fehler Lüftermotor Außengerät Ist der Lüftermotor frei(Platz) Lüftermotor elektrisch E458 #2 Fehler DVM Verdichter 1 Überstrom messen. Spannung Inverter-/Lüfterplatine messen. #2 Stromaufnahme Kompressor überprüfen Outdoor unit IPM Fault Error or CT2 over E459 currency Außengerät/Innengerät Verkabelung überprüfen (Klemmen E460...
Seite 91 Kühlkörper Temperaturfühlerfehler Verschraubungen zum Kühlkörper überprüfen E499 Lüftermotor 1 (Ist Wärmeleitpaste vorhanden?) Verschraubungen zum Kühlkörper überprüfen E500 IGBT Überhitzungsfehler Inverter Platine 1 (Ist Wärmeleitpaste vorhanden?) E503 Service valve lock error E504 Compressor operation failure E505 High pressure sensor error E506 Low pressure sensor error Hochdruckschalter hat ausgelöst (FJM E507...
Seite 92 Communication error between DMS and E613 SIM/PIM interface module E614 Communication error between SIM/PIM Communication error between interface E615 module and the indoor unit Communication error between interface E616 module and the outdoor unit Peak power Transmitter <-> Demand Controller Communication Error, Demand E617 Transmitter <->...
Seite 93 Outdoor EEV#1 closing Self-Check Every E723 time error Outdoor EEV#2 closing Self-Check Every E724 time error Outdoor EEV#3 closing Self-Check Every E725 time error Fehler am Sensor der Wasserzulaufleitung E901 (kurz oder offen) Fehler am Sensor der E902 Wasserauslassleitung (kurz oder offen) E903 Temperatursensor Wasseraustritt defekt E904...
