Montagefolge - Olsberg Pico Compact Anleitung

Kaminofen drehbar

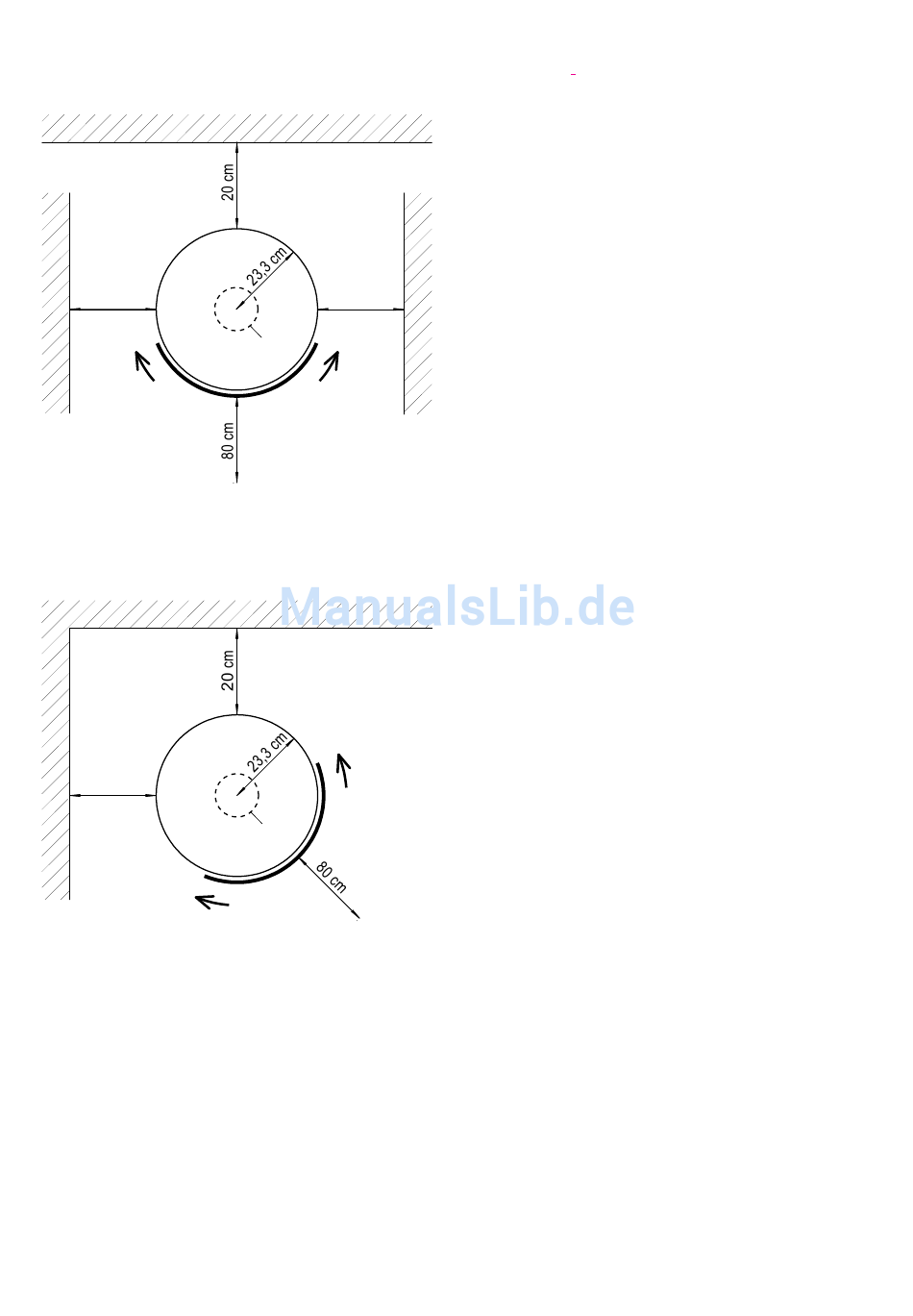

Nachfolgend sind die Wandabstände für die drehbare
Montage dargestellt.
80 cm
45°
Fig.5 Kaminofen drehbar, gerade in Ecke montiert
A = Position der Verbrennungsluftleitung
von unten
20 cm
45°
Fig.6 Kaminofen drehbar, schräg in Ecke montiert
A = Position der Verbrennungsluftleitung
von unten
80 cm
A
45°
45°
A

Montagefolge

● Wenn vorgesehen, elektrische Ofensteuerung OEC
montieren.
● Der Anschluss des Ofenrohres Ø 150 mm erfolgt
oben am Gerät.
● Rohrfutter (bauseitig) in Schornstein einbauen.
Die Anschlusshöhe kann bei Ofenrohranschluss
oben individuell festgelegt werden, sollte aber
1,5 m ab Anschlussstutzen nicht übersteigen. Im
Umkreis von 20 cm um das Ofenrohr darf sich bei
der Durchführung durch Bauteile aus brennbaren
Stoffen kein brennbares Material befinden.
● Das Ofenrohr an beiden Anschlussstellen mit
Ofenkitt dauerhaft dicht anschließen.
● Kaminofen an den vorgesehenen Aufstellplatz
schieben und so ausrichten, dass das Ofenrohr in
das Rohrfutter passt.
Die Ofenrohranschlüsse müssen dicht sein. Das
Ofenrohr darf nicht in den Schornstein hinein
ragen.
Bitte berücksichtigen Sie, dass an den Stellwänden
entsprechend Prüfvorschrift EN 13240 die Tem-
peratur von 85°C erreicht werden kann und dies
bei hellen Tapeten oder ähnlichen brennbaren Bau-
stoffen zu farblichen Veränderungen führen kann.
