Inhaltszusammenfassung für Olsberg Ipala Smart Compact 23/785

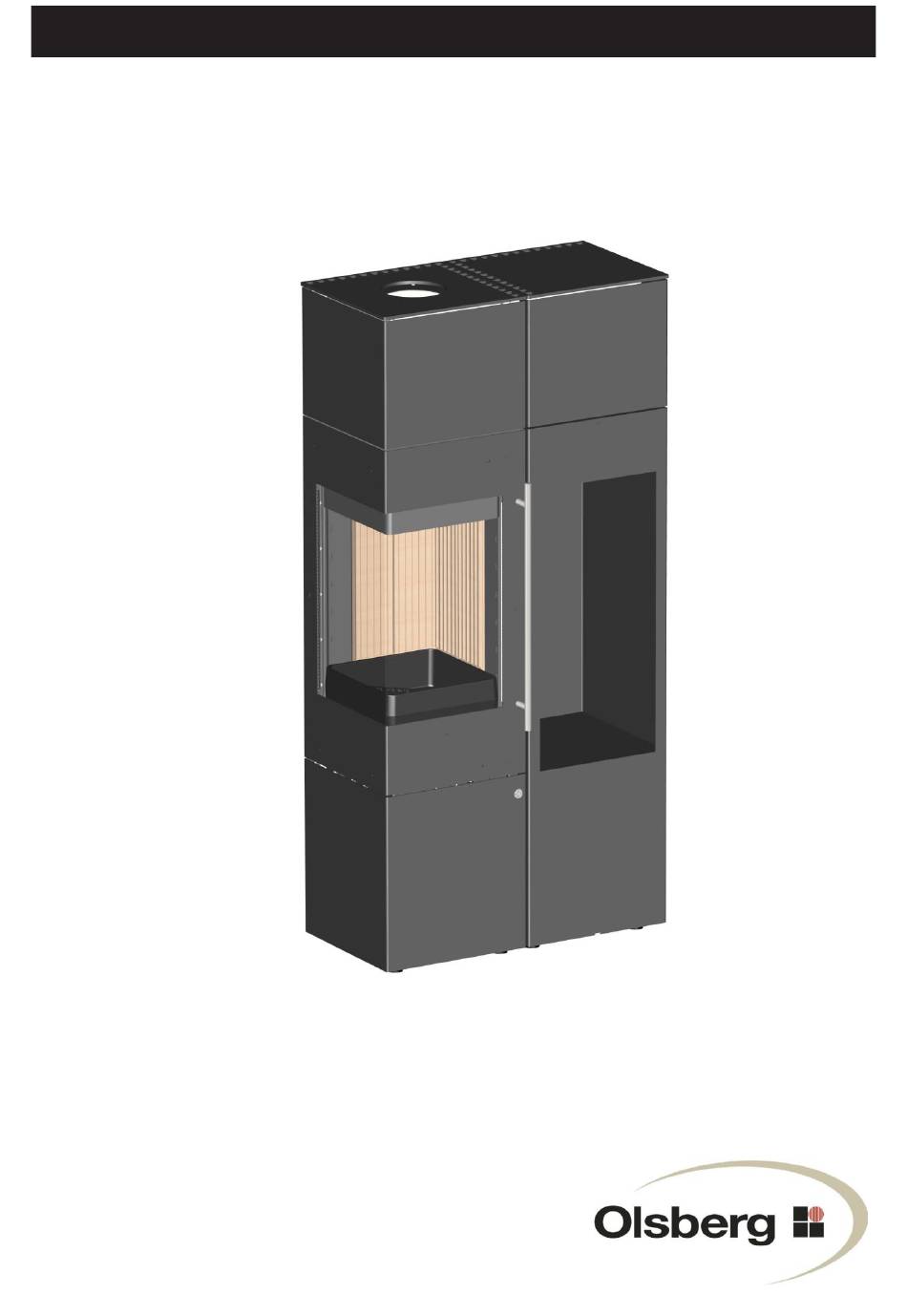

- Seite 1 Ipala Smart Compact 23/785 + 23/786...
- Seite 2 SW10...
-
Seite 3: Montage Aufsatz Und Wärmespeicher
Montage Aufsatz und Wärmespeicher: 1. Nehmen Sie die Abdeckhaube „A“ ab (Abb.1) 2. Entfernen Sie die Schrauben und Kontermuttern „B“ (je 4 Stk.) (Abb.1) Abb.1... - Seite 4 3. Setzen Sie den Aufsatz „C“ auf dem Kaminofen (Abb.2) 4. Mit dem Arretierungsschrauben „D“ (4 Stk.)stellen Sie die Spaltmaße zwischen Aufsatz und Kaminofen ein. (Abb.2) 5. Befestigen Sie den Aufsatz mit den Schrauben „E“(4 Stk.) (Abb.2) 6. Legen Sie das Abdeckblech „F“ in dem Aufsatz „C“ rein. 7.
- Seite 5 Montage Holzlager: 1. Nehmen Sie die Abdeckhaube „A“ ab (Abb.4) 2. Öffnen Sie die Holzlagerfachtür und lösen Sie die schraube „B“ 3. Lösen Sie die Schrauben oben „C“ und nehmen Sie die Seitenverkleidung „D“ ab Abb.4...
- Seite 6 4. Schieben Sie den Holzlager „E“ an die Seite des Ofens an Stelle der Verkleidung (Abb.5) 5. Befestigen Sie den Holzlager am Ofen mit den Schrauben „F“ und Unterlegscheiben „G“ (je 4Stk.) Abb.5...
- Seite 7 6. Anschließend legen Sie die beiden Abdeckungen „A“ „A1“ hoch. Abb.6 zeigt die fertig montierte Einheit. 7. Mit den Stellschrauben und Kontermuttern „H“ (insgesamt 8Stk.) unter die Abdeckungen (Abb.7) lassen sich Spaltmaße und Höhenunterschiede anpassen. Abb.6 Abb.7...
-
Seite 8: Montage Der Aufsatzkästen
Montage der Aufsatzkästen: 1. Bereiten Sie die Aufsatzkästen wie folgt vor: (Siehe Abb.8) a. Hängen Sie die beiden Seitenverkleidungen „A“, „A1“ aus. b. Nehmen Sie das Abdeckblech „B“ heraus. 2. Schrauben Sie die beiden Kästen mithilfe der 6Knt. Schrauben „C“ zusammen (4Stk). - Seite 9 5. Nachdem Spaltmaße eingestellt, und die Kästen mit dem Schrauben befestigt sind, legen Sie den Abdeckblech “B” in den Kasten hinein. (siehe Abb.10) Abb.10 6. Hängen sie die Seitenverkleidungen “A”, “A1” in den Haltenasen ein. 7. Mit den Einstellschrauben ”F” lassen sich die Spaltmaße zwischen Kästen und Abdeckhauben “H”, “H1”gut einstellen.
- Seite 10 Blinddeckel “I” in den Bohrung für Abgasrohr hinein. (siehe Abb.12) Abb.12 Hüttenstrasse 38 • D - 59939 Olsberg Telefon +49 / (0) 29 62 / 8 05 – 0 Telefax +49 / (0) 29 62 / 8 05 – 180 Email info@olsberg.com...
