Refix
Montage Refix

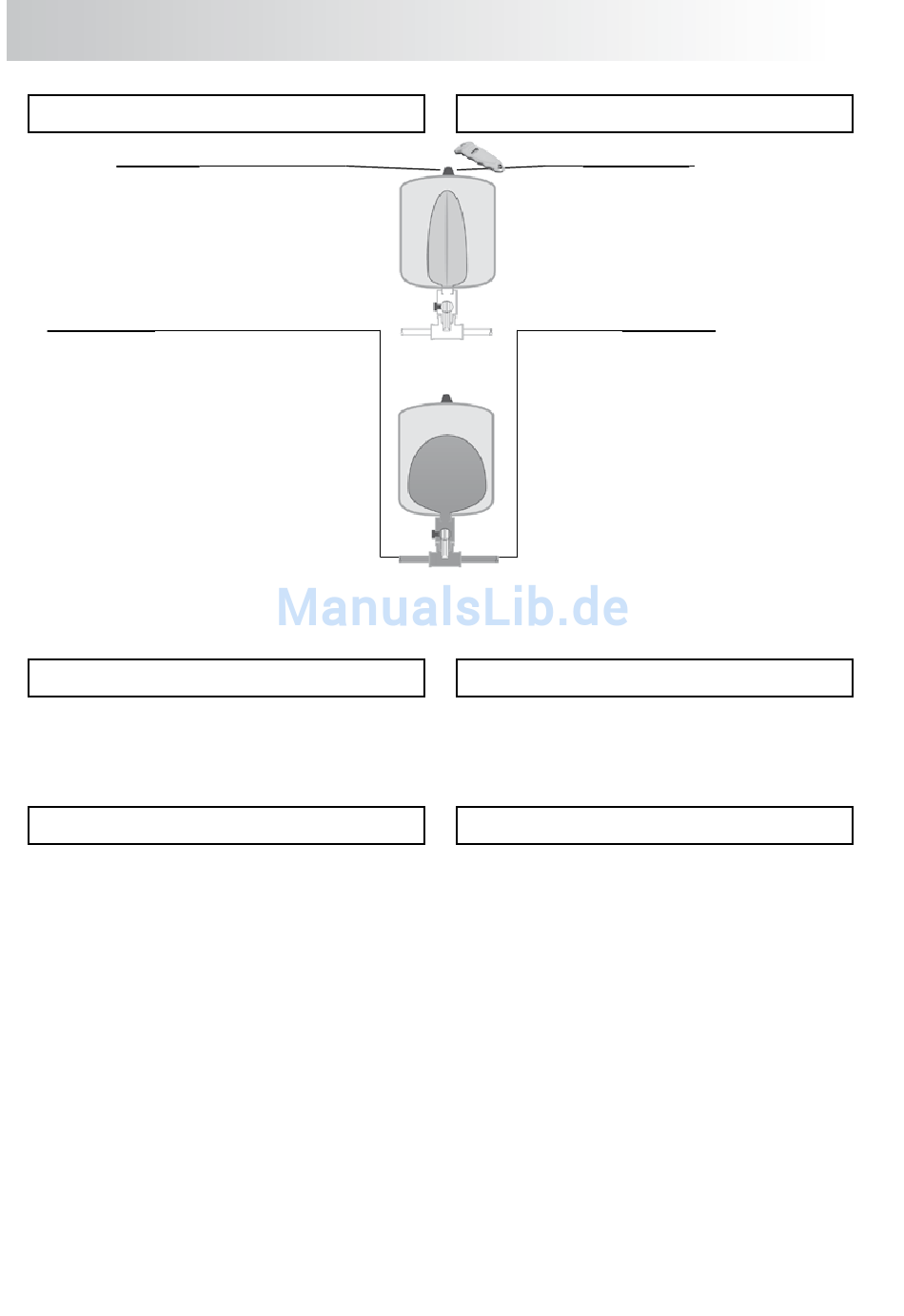

Wird der Vordruck p
unseren Empfehlungen auf Seite 7 einge-
stellt, dann ist stets die für einen verschleiß-
armen Betrieb notwendige Wasservorlage
gewährleistet.
Wasservorlage einbringen:
In Abhängigkeit von den bauseitigen Gege-
benheiten.
Im Fall Refix DD mit Flowjet:
Entleerung am Flowjet schließen, Flowjet
vorsichtig in Richtung „Betrieb" öffnen.
Dadurch, dass der eingestellte Vordruck
unter dem Wasserversorgungsdruck (p minV
bzw. p a ♦ → S. 3, 4 und 7) liegt, strömt jetzt
die zum Betrieb notwendige Wasservorlage
ins Refix.
Im Fall Refix DT5, DT:
Verdrehknopf an der Durchströmungsarmatur
auf Betrieb stellen.
Refix ist jetzt betriebsbereit.
Austausch
Im Falle des Austauschs eines Refix DD (ab Baujahr
2006) mit einer bereits bestehenden Flowjet, ist der
O-Ring der Flowjet zu entfernen und durch einen
O-Ring (22 mm x 2,6 mm) zu ersetzen.
Wartung
Äußere Überprüfung
Gefäßbeschädigungen (z. B. Korrosion) sichtbar?
Bei Großgefäßen im Zweifelsfall Reflex-Servicedienst
einschalten; bei Kleingefäßen Austausch.
Membranprüfung
Stickstoffventil kurz betätigen, falls Wasser entweicht:
-
bei Refix DT5 / DT 8-33l, DE 2-33l, DD,
C-DE, DE Junior, DC, HW 25 (Vollmembrane),
HW 50-100l (Halbmembrane) -> Austausch
-
bei Refix DT5 / DT 60-3000l, DE 33-5.000l,
DE(E) 50-500l, HW 50 - 100l (Vollmembrane)
Reflex-Servicedienst einschalten und
Vollmembrane austauschen.
Druckeinstellung
1.
Refix wasserseitig über Flowjet oder bau-
seitige Armatur absperren, falls der Druck
im Refix > 4 bar, dann zunächst Druck am
Gasventil auf 4 bar reduzieren,
2.
wasserseitig über Flowjet oder bausei-
tige Armatur entleeren.
am Gasventil nach
0
Installation Refix
If the pre-pressure p
according to our recommendations on page
7, then the necessary water supply for low-
wear operation is always ensured.
Bringing in water supply:
Depending on the facts and conditions on
Vordruck p
0
site.
Pre-pressure p
0
For Refix DD with Flowjet:
Close the evacuation at the Flowjet, and
carefully open the Flowjet towards „ope-
ration". Since the adjusted pre-pressure is
below the water supply pressure (p minV
or p a ♦ → p. 3, 4 and 7), the water supply
required for operation now flows into the
Refix.
For Refix DT5, DT:
The rotary knob on the flow fitting must be
set to operating.
Anfangsdruck p a
Starting pressure p a
Refix is now ready for operation.
Exchange
In case of exchanging a Refix DD (from year of manuf-
acture 2006) including a previously installed Flowjet,
remove O-ring of the Flowjet and replace by an O-ring
(22 mm x 2.6 mm).
Maintenance
External check
Vessel damage (for instance corrosion) visible?
In the case of large vessels, involve service, specialists
or experts when in doubt, replace smaller vessels.
Diaphragm inspection
Briefly actuate the nitrogen valve, if water escapes:
-
-
Pressure setting
1.
2.
is set at the gas valve
0
DT5 / DT 8-33l, DE 2-33l, DD, C-DE,
DE Junior, DC, HW 25 (membrane),
HW 50-100l diaphragm -> Change
DT5 / DT 60-3000l, DE 33-5.000l,
DE(E) 50-500l, HW 50 - 100l (membrane)
Call Reflex service and change
membrane.
Refix water side via Flowjet or shut-off
on-site fitting, if the pressure in the Refix
is > 4 bar, then first reduce the pressure at
the gas valve to 4 bar,
water side via Flowjet or evacuate on-site
fitting.
8
