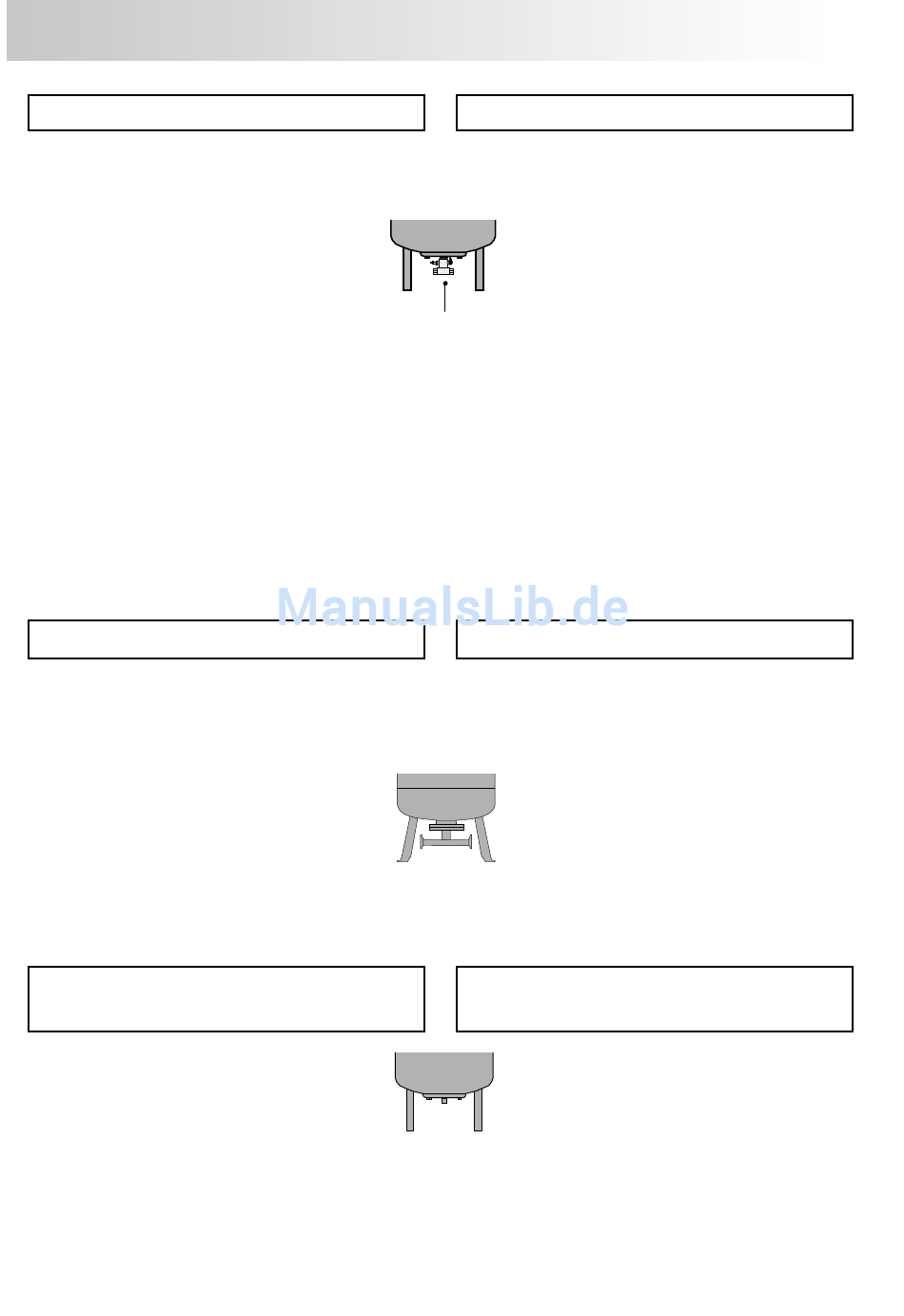

Montage Refix DT5, DT
Refix DT (bis 500 l) werden standardmäßig mit einer
Flowjet Durchströmungsarmatur Rp 1¼ ausgeliefert,
die folgende Funktionen in sich vereint:
-
gesicherte Absperrung
-
Entleerung
-
Bypass, bei Absperrung des Refix
kann die Wassererwärmungsanlage
weiterbetrieben werden.
Wir empfehlen den Einsatz für einen
max. Volumendurchsatz von 7,2 m³/h.
Flowjet Rp 1¼ ist bauseits handfest auf den
Gefäßanschluss zu schrauben. Dabei ist darauf
zu achten, dass die Leitungsführung zwischen den
Gefäßfüßen möglich ist. Eine Korrektur entgegen dem
Uhrzeigersinn kann Undichtigkeiten nach sich ziehen!
Wir empfehlen, beidseitig des Flowjet Verschraubun-
gen zu installieren.
Montage Refix DT5, DT
Diese Gefäße sind durchströmt und besitzen
zwei Anschlüsse. Die erforderliche Absperr- und
Entleerungsarmatur ist bauseits beizustellen. Wir
empfehlen den Einsatz für folgende
max. Volumendurchsätze:
DN 50
≤
DN 65
≤
DN 80
≤
DN 100
≤
Montage Refix DE, DE(E), DE Junior, DC,
C-DE und HW
Refix DE, DE(E), DE Junior, DC und HW besit-
zen nur einen Anschluss und sind nicht durch-
strömt. Die Absperr- und Entleerungsarmatur ist
bauseits beizustellen.
15 m³/h
27 m³/h
36 m³/h
56 m³/h
Installation Refix DT5, DT
Refix DT (up to 500 l) are by default delivered with
a Flowjet Rp 1¼ flow fitting, combining the follow ing
functions:
-
Secure shut-off
-
Drainage
-
Bypass, water heating system
operation can continue when the
Refix is shut off.
Flowjet Rp 1¼
We recommend the use for a
maximum flow rate of 7.2 m³/h.
The Flowjet Rp 1¼ is to be hand-screwed on the ves-
sel connection. Please make sure that the arrange-
ment of the wiring between the vessel feet is possible.
A counter-clockwise adjustment may cause leakages!
We recommend to install screw fittings on both sides
of the Flowjet.
Installation Refix DT5, DT
These vessels are of the circulated type and equipped
with two connections. The required shut-off and drain
fitting must be provided by the customer. We recom-
mend the use of the following
maximum flow rates:
DN 50
DN 65
DN 80
DN 100
Installation Refix DE, DE(E), DE Junior
DC, C-DE and HW
Refix DE, DE(E), DE Junior DC and HW only
have one connection and are not circulated. The
shut-off and drain fitting must be provided by the
customer.
4
≤
15 m³/h
≤
27 m³/h
≤
36 m³/h
≤
56 m³/h
