BEDIENUNGSANLEITUNG
DEUTSCH

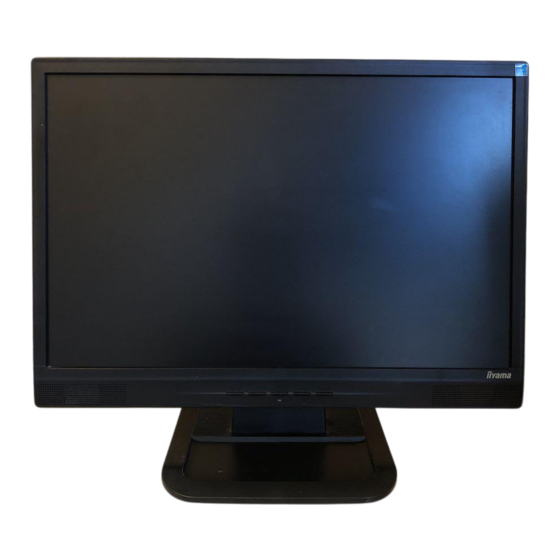

Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken uns
für
das
Vertrauen,
das
Sie
uns
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das erste
Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung
zum späteren Nachschlagen
sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite E1902S
Inhaltszusammenfassung für iiyama ProLite E1902S
- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken uns für Vertrauen, entgegenbringen. Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen iiyama TFT-Monitor das erste Mal in Betrieb nehmen.
-
Seite 2: Erklärung Der Ce-Konformität
Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. ® ® Als E - Partner hat iiyama sichergestellt, dass dieses Produkt den E - Bestimmungen NERGY NERGY für effiziente Energienutzung entspricht. -
Seite 3: Inhaltsverzeichnis
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite E1902S / E1902WS / E1902WSV ........... 7 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite B1902S ....8 ANSCHLUSSHINWEISE : ProLite E1902S / E1902WS / E1902WSV ... 9 ANSCHLUSSHINWEISE : ProLite B1902S ........... 10 COMPUTER-EINSTELLUNG ................11 AUSRICHTEN DES BETRACHTUNGSWINKELS : ProLite E1902S / E1902WS / E1902WSV ........... -
Seite 4: Für Ihre Sicherheit
Sollten Sie irgendwelche unnormalen Erscheinungen wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen. - Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.
-
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
KUNDENDIENST Die im LCD-Monitor verwendete Hintergrundbeleuchtung ist ein Verbrauchsartikel. ANMERKUNG Für die Garantie diese Gerätes wenden Sie sich bitte an das lokale iiyama Service Center. Die Adresse finden Sie im beigelegten Monitorpass oder auf www.iiyama.de. Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an... -
Seite 7: Vor Der Inbetriebnahme
Unterstützt Auflösungen bis 1440 × 900 : ProLite E1902WS / E1902WSV Hoher Kontrast 1000:1 / Hohe Helligkeit 300cd/m / Schnelle Bildwechsel dank sehr kurzer response time von 2 msec (Grau zum Grau) : ProLite E1902S / B1902S Hoher Kontrast 1000:1 / Hohe Helligkeit 400cd/m / Schnelle Bildwechsel dank... -
Seite 8: Lieferumfang
LIEFERUMFANG Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. Netzkabel *... -
Seite 9: Installation Des Monitorfusses : Prolite E1902S / E1902Ws / E1902Wsv
INSTALLATION DES MONITORFUSSES : ProLite E1902S / E1902WS / E1902WSV ACHTUNG Installieren sie den Monitorfuss auf einer sicheren und stabilen Unterlage. Sollten Sie den Monitor fallen lassen, besteht Verletzungsgefahr oder er könnte beschädigt werden. Setzten sie den Monitor keinen grösseren Stössen aus, er könnte beschädigt werden. -
Seite 10: Funktionselemente Und Anschlüsse : Prolite E1902S / E1902Ws / E1902Wsv
J DVI-D 24pin Anschluss (DVI-D)* K D-Sub mini 15pin Anschluss (D-SUB) L Aufnahmevorrichtung für Diebstahlsicherung ® Sie können durch Anbringen eines Sicherungskabels (z.B. Kensington-lock ANMERKUNG das Display vor Diebstahl schützen. * Nur bei ProLite E1902S / E1902WS verfügbar. VOR DER INBETRIEBNAHME... -
Seite 11: Funktionselemente Und Anschlüsse : Prolite B1902S
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite B1902S <Frontseite> <Rückseite> A Menü Taste (MENU) B + Taste ( C Schalter ( D – Taste ( E Auto Taste (AUTO) F Betriebszustandsanzeige Blau: Normaler Betrieb ANMERKUNG Orange: Power Management Auto (Signaleingang) Der Bildschirm wechselt automatisch in den Power Management Mode über, der den Energieverbrauch auf weniger als 2 W senkt, sobald er kein Signal erhält. -
Seite 12: Anschlusshinweise : Prolite E1902S / E1902Ws / E1902Wsv
ANSCHLUSSHINWEISE : ProLite E1902S / E1902WS / E1902WSV A Stellen Sie vor dem Einstecken sicher, dass Monitor und Computer ausgeschaltet sind. B Verbinden Sie Monitor und Computer mittels des mitgelieferten Signalkabels siehe Seite 34 STECKERBELEGUNG. C Benützen Sie das Audiokabel, um den Monitor an Ihre Audio-Anlage anzuschliessen. -
Seite 13: Anschlusshinweise : Prolite B1902S
ANSCHLUSSHINWEISE : ProLite B1902S A Stellen Sie vor dem Einstecken sicher, dass Monitor und Computer ausgeschaltet sind. B Verbinden Sie Monitor und Computer mittels des mitgelieferten Signalkabels siehe Seite 34 STECKERBELEGUNG. C Benützen Sie das Audiokabel, um den Monitor an Ihre Audio-Anlage anzuschliessen. D Schliessen Sie zuerst das Netzkable an den Monitor und Schalten Sie dann den Monitor an. -
Seite 14: Computer-Einstellung
Der iiyama TFT-Monitor entspricht den DDC2B-Richtlinien gemässt dem VESA-Standard. Plug & Play- Funktionen laufen unter Windows 95/98/2000/Me/XP/Vista, indem der Monitor an einen DDC2B- kompatiblen Computer mit dem beiligenden Signalkabel angeschlossen wird. Sollten Sie Windows 95/ 98/2000/Me/XP Treiber für Ihren iiyama Monitor benötigen, finden Sie diesen via Internet unter: http://www.iiyama.com ANMERKUNG Nähere Informationen über den Monitortreiber, Beschaffung und Installation... -
Seite 15: Austrichtung Der Höhe Und Des Betrachtungswinkels : Prolite B1902S
AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS : ProLite B1902S Für ein optimales Arbeiten sollten Sie direkt von vorne auf den Bildschirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäss aus. 110mm Halten Sie beim Ändern des Neigungswinkels den Fuss mit einer Hand fest, um ein Umkippen des LCD- Monitors zu verhindern. -
Seite 16: Inbetriebnahme
INBETRIEBNAHME Zur Sicherstellung bester Bildqualität wird der iiyama TFT-Monitor bereits im Werk mit einer SYNCHRONISIERUNG (s. S.33) ausgerüstet. Sie können ebenfalls das Bild nach Ihren Wünschen einstellen, wenn sie die nachfolgenden Einstellhinweise beachten. Für detaillierte Einstellungen beachten Sie bitte Seite 22 BILDSCHIRMEINSTELLUNGEN. -
Seite 17: Verfügbare Einstellparameter
Durch gleichzeitiges betätigen der Menü- und der ‚-’ Taste für 7 Sekunden, wenn das On-Screen-Menü nicht dargestellt wird, können Sie das On-Screen-Menü sperren und entsperren. wird angezeigt solange OSD-Sperre aktiv ist. * Nur bei ProLite E1902S / E1902WS / B1902S verfügbar. INBETRIEBNAHME... - Seite 18 Bei Verwendung des Analog Eingang: Menu : 1 Menu:1 (Analog) 1280 × 1024 H : 8 0 . 0 K H z V : 7 5 . 0 H z Einstellungsmöglichkeiten Problem / Lösung Entsprechende Taste Helligkeit * Zu dunkel Brightness Zu hell Kontrast...
- Seite 19 Menu : 2 M e n u : 2 (Analog) 1280 × 1024 H : 8 0 K H z V : 7 5 . 0 H z Einstellungsmöglichkeiten Problem / Lösung Entsprechende Taste Nein Rückkehr zum Menü. Auto Set-up* Stellt automatisch Takt, Phase, V-Position und H- Auto Set-up Position ein.
- Seite 20 Menu : 2 (Analog) Einstellungsmöglichkeiten Problem / Lösung Normal Gamma Mode1 Hoher kontrast Gamma Mode2 Dunkel Normal Sparsamkeit Mode1 Geringe Helligkeit Modus Economy Mode Mode2 Geringere Helligkeit als im Spar Mode1 ANMERKUNG wird angezeigt solange Sparsamkeit Modus aktiv ist. Hauptmenü Rückkehr zur “Menu : 2”.
- Seite 21 Die Direkt Funktion ist nicht verfügbar wenn nur ein Signal angeschlossen ist. Rückkehr zum Menü. Nein Zurücksetzen Die werksseitigen Voreinstellungen sind Reset wieder aktiv. Hauptmenü Rückkehr zur “Menu : 3”. Return to Menu Nur bei ProLite E1902S / E1902WS / B1902S verfügbar. Siehe Seite 14 Direkte. INBETRIEBNAHME...
- Seite 22 Bei Verwendung des Digital Eingang: Nur bei ProLite E1902S / E1902WS / B1902S verfügbar. Menu : 1 Menu:1 (Digital) 1280 × 1024 H : 8 0 . 0 K H z V : 7 5 . 0 H z Einstellungsmöglichkeiten Problem / Lösung...
- Seite 23 Menu : 1 (Digital) Einstellungsmöglichkeiten Problem / Lösung Normal Sparsamkeit Modus Mode1 Geringe Helligkeit Economy Mode Geringere Helligkeit als im Spar Mode1 Mode2 ANMERKUNG wird angezeigt solange Sparsamkeit Modus aktiv ist. Hauptmenü Rückkehr zur “Menu :1”. Return to Menu INBETRIEBNAHME...
- Seite 24 Menu : 2 Menu:2 (Digital) 1280 × 1024 H : 8 0 . 0 K H z V : 7 5 . 0 H z Einstellungsmöglichkeiten Problem / Lösung Entsprechende Taste Zu Leise Lautstärke Zu Laut Volume ANMERKUNG wird angezeigt solange Stummschaltung aktiv ist. OSD Position 1 2 3 4 5 OSD Position...
-
Seite 25: Bildschirmeinstellungen
Flackern oder Verschmieren von Buchstaben oder Linien für den von Ihnen benutzten Monitor. ProLite E1902S / B1902S: Der Monitor ist für die optimale Darstellungen einer Auflösung von 1280 x 1024 Bildpunkten entwickelt worden. Auflösungen unterhalb von 1280 x 1024 Bildpunkten werden weniger gut dargestellt, da diese Auflösungen automatisch auf die volle Bildschirmgrösse vergrössert werden. - Seite 26 C C C C C Halten Sie den Auto Taste (Auto Set-up). D D D D D Wenn das Bild nach dem automatischen Set-up flackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein.
- Seite 27 G G G G G Stellen Sie mit der “Phase”-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein. – BEMERKUNG Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein ANMERKUNG starkes Flackern gestört werden, ist die „Takt“ - Einstellung möglicherweise nicht optimal.
-
Seite 28: Power Management
POWER MANAGEMENT Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für E NERGY ® und VESA DPMS. Sie reduziert unnötigen Stromverbrauch und schaltet den Monitor automatisch ab, wenn er nicht gebraucht wird. Um diese Funktion zu nutzen, muss der Monitor an einen VESA/DPMS tauglichen Computer angeschlossen sein. -
Seite 29: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler. - Seite 30 Problem Abhilfe Kein Ton. Die Audio Geräte (Computer, Soundkarte u.s.w.) sind eingeschalten. Das Audiokabel ist richtig angeschlossen. Erhöhen Sie die Lautstärke. Stummschaltung ist AUS. Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen des Monitors Der Sound ist zu Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen des Monitors laut oder zu leise.
-
Seite 31: Anhang
ANHANG SPEZIFIKATIONEN: ProLite E1902S LCD-Art a-Si TFT Active Matrix Grösse Diagonal: 48cm / 19" Pixelabstand 0.294 (H) × 0.294 (V) mm Helligkeit 300cd/m (typisch) Kontrastverhältnis 1000 : 1 (typisch) einsehbarer Bilckwinkel rechts / links / auf / ab: jeweils 80 Grad... -
Seite 32: Spezifikationen: Prolite E1902Ws
SPEZIFIKATIONEN: ProLite E1902WS LCD-Art a-Si TFT Active Matrix Grösse Diagonal: 48cm / 19" Pixelabstand 0.285 (H) × 0.285 (V) mm Helligkeit 400cd/m (typisch) Kontrastverhältnis 1000 : 1 (typisch) einsehbarer Bilckwinkel rechts / links: jeweils 85 Grad, auf / ab: jeweils 80 Grad Antwortzeit 5ms (schwarz, weiss, schwarz), 2ms (Grau zum Grau) Darstellbare Farben... -
Seite 33: Spezifikationen: Prolite E1902Wsv
SPEZIFIKATIONEN: ProLite E1902WSV LCD-Art a-Si TFT Active Matrix Grösse Diagonal: 48cm / 19" Pixelabstand 0.285 (H) × 0.285 (V) mm Helligkeit 400cd/m (typisch) Kontrastverhältnis 1000 : 1 (typisch) einsehbarer Bilckwinkel rechts / links: jeweils 85 Grad, auf / ab: jeweils 80 Grad Antwortzeit 5ms (schwarz, weiss, schwarz), 2ms (Grau zum Grau) Darstellbare Farben... -
Seite 34: Spezifikationen: Prolite B1902S
SPEZIFIKATIONEN: ProLite B1902S LCD-Art a-Si TFT Active Matrix Grösse Diagonal: 48cm / 19" Pixelabstand 0.294 (H) × 0.294 (V) mm Helligkeit 300cd/m (typisch) Kontrastverhältnis 1000 : 1 (typisch) einsehbarer Bilckwinkel rechts / links / auf / ab: jeweils 80 Grad Antwortzeit 5ms (schwarz, weiss, schwarz), 2ms (Grau zum Grau) Darstellbare Farben... -
Seite 35: Abmessungen : Prolite E1902S
ABMESSUNGEN : ProLite E1902S 407.5mm/16.0" 60.0mm/2.4" 378.5mm/14.9" 204.0mm/8.0" ABMESSUNGEN : ProLite E1902WS / E1902WSV 438.5mm/17.3" 61.0mm/2.4" 412.5mm/16.2" 204.0mm/8.0" ABMESSUNGEN : ProLite B1902S 407.5mm/16.0" 60.0mm/2.4" 378.5mm/14.9" 300.5mm/11.8" ): Maximale Werte ANHANG... -
Seite 36: Synchronisierung
SYNCHRONISIERUNG Horizontal- Vertikal- Dot Clock Video Mode Frequenz Frequenz 31.469kHz 59.940Hz 25.175MHz 37.500kHz 75.000Hz 31.500MHz 640 × 480 37.861kHz 72.809Hz 31.500MHz 35.156kHz 56.250Hz 36.000MHz 37.879kHz 60.317Hz 40.000MHz SVGA 800 × 600 46.875kHz 75.000Hz 49.500MHz 48.077kHz 72.188Hz 50.000MHz 48.363kHz 60.004Hz 65.000MHz VESA 1024 ×... -
Seite 37: Steckerbelegung
STECKERBELEGUNG D-Sub mini 15pin Eingangssignal Eingangssignal Stecker Rot Video Masse Grün Video Reservierter anschluss Blau Video Reservierter anschluss DDC Daten (SDA)* Masse H-Sync Rot Video Masse V-Sync Grün Video Masse DDC Eingang (SCL)* Blau Video Masse * Compliant to VESA DDC. DVI-D 24pin Eingangssignal Eingangssignal...
