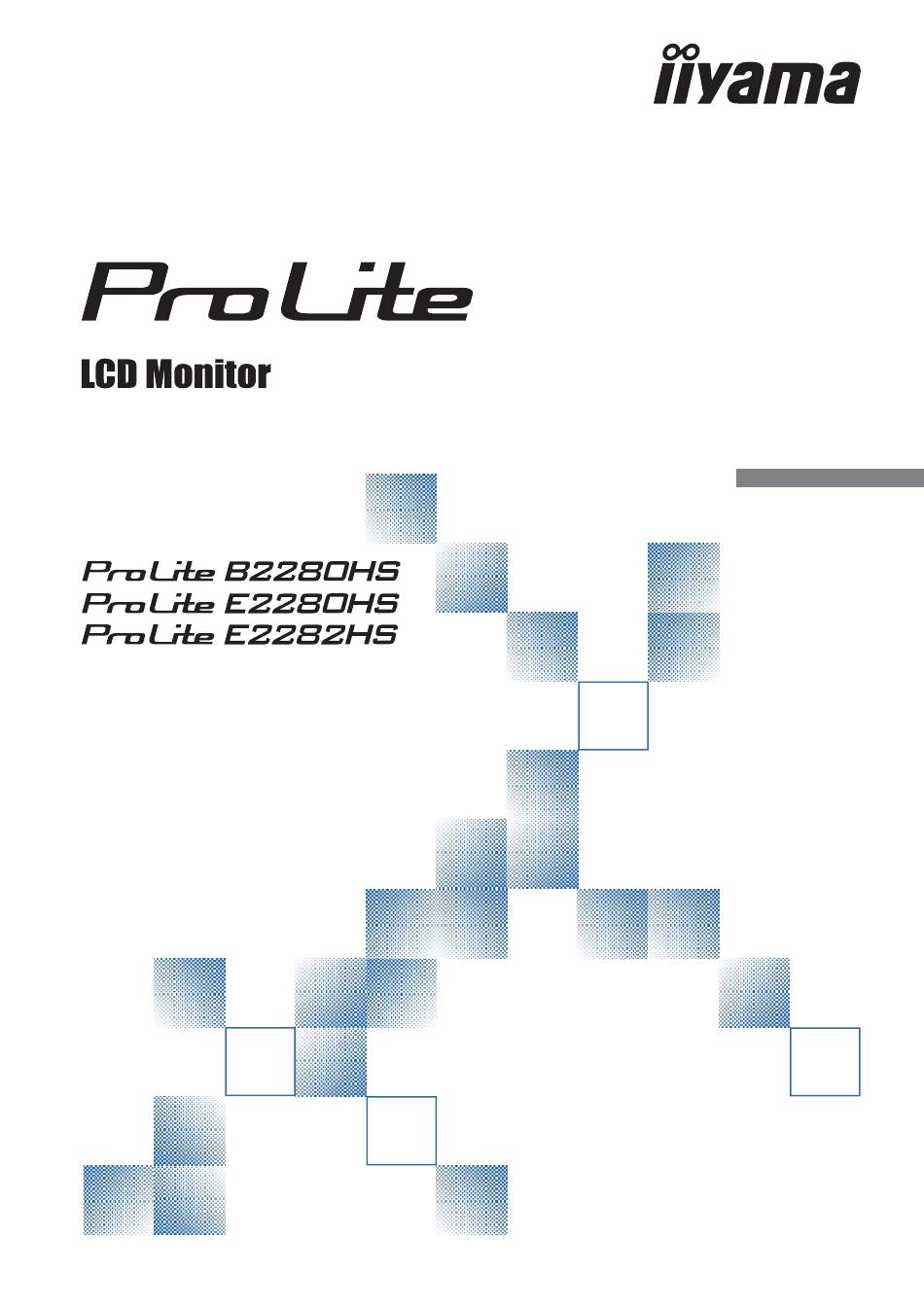

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung

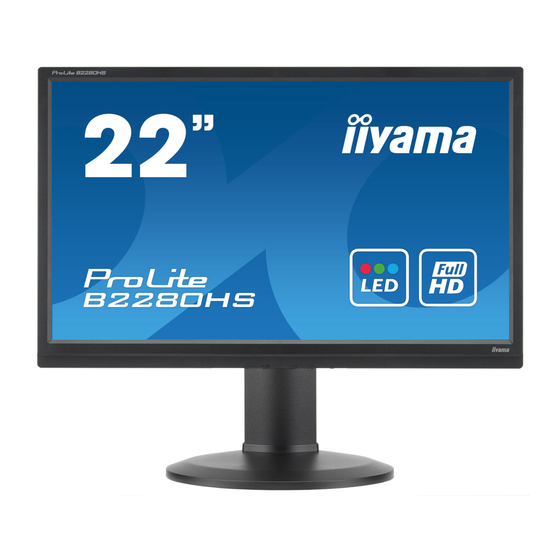

Verwandte Anleitungen für iiyama ProLite B2280HS-W1
Inhaltszusammenfassung für iiyama ProLite B2280HS-W1
- Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.
- Seite 2 Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modell Nr. : PL2280H, PL2282H Zum Netzanschluss dieses Gerätes ist eine geprüfte Leitung zu verwenden. Es ist eine Leitung vom Typ: H05VVF, 3G, 0.75mm2 oder besser einzusetzen.
- Seite 3 ProLite E2280HS-B1 / ProLite E2280HS-W1 / ProLite E2282HS ....10 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite E2280HS-B1DP / ProLite E2280HS-W1DP ........11 MONITOR ANSCHLIESSEN : ProLite B2280HS-B1 / ProLite B2280HS-W1 ... 12 MONITOR ANSCHLIESSEN : ProLite B2280HS-B1DP / ProLite B2280HS-W1DP .. 13 MONITOR ANSCHLIESSEN : ProLite E2280HS-B1 / ProLite E2280HS-W1 / ProLite E2282HS ....
- Seite 5 Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.
- Seite 6 VORSICHT UMGEBUNGSBEDINGUNGEN I n s t a l l i e r e n S i e d e n M o n i t o r n i c h t i n U m g e b u n g s b e d i n g u n g e n , w o e s r a p i d e Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann.
- Seite 7 BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren HINWEIS Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird.
- Seite 8 Hoher Kontrast 1000:1 (Typisch), Verh. Contrast Funktion ist verfügbar / Helligkeit 250cd/m (Typisch) / Schnelle Reaktionszeit 5ms (Typisch) : ProLite B2280HS-B1 / ProLite B2280HS-W1, ProLite E2280HS-B1 / ProLite E2280HS-W1 Hoher Kontrast 1000:1 (Typisch), Verh. Contrast Funktion ist verfügbar / Helligkeit 250cd/m...
- Seite 9 PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. Netzkabel* ...
- Seite 10 INSTALLATION DES MONITORFUSSES : ProLite B2280HS Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.
- Seite 11 INSTALLATION DES MONITORFUSSES : ProLite E2280HS / ProLite E2282HS Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.
- Seite 12 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite B2280HS-B1 / ProLite B2280HS-W1 <Frontseite> <Rückseite> Ein/Aus-Schalter ( Menü -Taste (MENU) + / Lautstärke / Blauton Reduzierung-Taste ( + / Ein/Aus-Anzeig HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung - / ECO-Taste ( - / Auto-Taste (AUTO)
- Seite 13 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite B2280HS-B1DP / ProLite B2280HS-W1DP <Frontseite> <Rückseite> Ein/Aus-Schalter ( Menü -Taste (MENU) + / Lautstärke / Blauton Reduzierung-Taste ( + / Ein/Aus-Anzeig HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung - / ECO-Taste ( - / Auto-Taste (AUTO) Lautsprecher Audioanschluss ( 24-poliger DVI-D Anschluss (DVI)
- Seite 14 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite E2280HS-B1 / ProLite E2280HS-W1 / ProLite E2282HS <Frontseite> <Rückseite> Ein/Aus-Schalter ( Menü -Taste (MENU) + / Lautstärke / Blauton Reduzierung-Taste ( + / Ein/Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung - / ECO-Taste ( - / Auto-Taste (AUTO) Lautsprecher Audioanschluss (...
- Seite 15 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite E2280HS-B1DP / ProLite E2280HS-W1DP <Frontseite> <Rückseite> Ein/Aus-Schalter ( Menü -Taste (MENU) + / Lautstärke / Blauton Reduzierung-Taste ( + / Ein/Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung - / ECO-Taste ( - / Auto-Taste (AUTO) Lautsprecher Audioanschluss ( 24-poliger DVI-D Anschluss (DVI)
- Seite 16 * Das VGA (D-Sub)-Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGA (D-Sub)-Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA- Eingang anschließen wollen.
- Seite 17 * Das Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA oder DVI Eingang anschließen wollen.
- Seite 18 * Das VGA (D-Sub)-Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGA (D-Sub)-Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA- Eingang anschließen wollen.
- Seite 19 * Das Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA oder DVI Eingang anschließen wollen.
- Seite 20 COMPUTER-EINSTELLUNG Signaltiming Siehe Seite 37, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. ANSICHTWINKEL EINSTELLEN : ProLite E2280HS / ProLite E2282HS Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen. Halten Sie den Ständer so fest, dass er nicht umkippt, wenn Sie den Winkel des Monitors anpassen.
- Seite 21 AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS : ProLite B2280HS Für ein optimales Arbeiten sollten sie direkt von vorne auf den Schirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäß aus. Halten Sie beim Ändern des Neigungswinkels und Höhe das Panel mit einer Hand fest, um ein 130mm Umkippen des LCD-Monitors zu verhindern.
- Seite 22 MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 37 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 25. D r ü c k e n S i e a u f d i e Ta s t e M E N U , u m d a s B i l d s c h i r m - M e n ü ( O S D ) a u f z u r u f e n .
- Seite 23 MENÜINHALT EINSTELLEN Leuchtkraft Luminance Leuchtkraft Kontrast Helligkeit Öko i-Style Color Standard Verh. Contrast Einstellungselement Problem / Option Zu drückende Taste Zu matt Kontrast Contrast Zu intensiv Zu dunkel Helligkeit * Brightness Zu hell Off Normal Mode1 Geringe Helligkeit. Öko Direct Geringere Helligkeit als im Spar Mode1.
- Seite 24 Bildeinrichtung Bildeinrichtung Image Setup Takt Phase H-Position V-Position Aspect Full Einstellungselement Problem / Option Zu drückende Taste Zu eng Takt* Zu weit Clock Zur Korrektur von fl immerndem Text Phase* Phase oder fl immernden Zeilen Zu weit links H-Position* Zu weit rechts H.Position Zu weit unten V-Position*...
- Seite 25 Farbtemp.* Farbtemp. Color Temp. Gamma Mode1 Farbtemp. Warm Anwender R Anwender G Anwender B Einstellungselement Problem / Option Zu drückende Taste Mode1 Normal Gamma erhöhter kontrast Mode2 Gamma Mode3 reduzierte kontrast Anwender R Zu schwach Anwender Anwender G Zu stark User Anwender B Farbtemp.
- Seite 26 OSD-Einstellung OSD Setup OSD-Einstellungen H-Position V-Position OSD-Auszeit Sprache Deutsch Einstellungselement Problem / Option Zu drückende Taste OSD zu weit links H-Position H.Position OSD zu weit rechts OSD zu weit unten V-Position V.Position OSD zu weit oben Sie können die Anzeigezeit für das OSD-Menü OSD-Auszeit Timeout auf 5 bis 60 Sekunden einstellen.
- Seite 27 E2280HS-B1DP / ProLite E2280HS-W1DP. Wenn Over Drive aktiviert wird, wird irgendein Niveau des Bildzurück haltens verursacht. Nur verfügbar für ProLite E2282HS, ProLite B2280HS-B1 / ProLite B2280HS-W1, ProLite E2280HS-B1 / ProLite E2280HS-W1. Nur verfügbar für ProLite B2280HS-B1DP / ProLite B2280HS-W1DP, ProLite E2280HS-B1DP / ProLite E2280HS-W1DP.
- Seite 28 Direct Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen. Volumen : Drücken Sie auf die + -Taste, wenn das Menü nicht angezeigt wird. Einstellungselement Problem / Option Zu drückende Taste Zu leise Volumen Volume Zu laut ...
- Seite 29 Anpassung durchgeführt haben, ist eine manuelle Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http://www.iiyama.com) erhalten können. Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten.
- Seite 30 Drücken Sie auf die AUTO-Taste für ungefähr 3-4 Sekunden sich betätigen und halten. (Autom. Einstell. Bitte warten) Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Autom.
- Seite 31 Stellen Sie Phase ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. HINWEIS Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu starker Unschärfe kommt, wiederholen Sie die Schritte , da Takt in diesem Fall evtl.
- Seite 32 ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein.
- Seite 33 FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2.
- Seite 34 Das Audiokabel ist richtig angeschlossen. Seltsame Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaff en Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. 30 FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING...
- Seite 35 ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN : ProLite B2280HS-B1 / ProLite B2280HS-W1 Grösse-Kategorie 21,5" LCD- Panel-technologie TN Fläche Grösse Diagonal: 21,5" (54,7cm) Lochabstand 0,2482mm H × 0,2482mm V Helligkeit 250cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), Verh. Contrast-Funktion vorhanden...
- Seite 36 TECHNISCHE DATEN : ProLite B2280HS-B1DP / ProLite B2280HS-W1DP Grösse-Kategorie 21,5" LCD- Panel-technologie TN Fläche Grösse Diagonal: 21,5" (54,7cm) Lochabstand 0,2482mm H × 0,2482mm V Helligkeit 250cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), Verh. Contrast-Funktion vorhanden Ansichtbereich Rechts / Links / Auf / Ab: Jeweils 80 Grad (Typisch) Reaktionszeit 5ms (Sxhwarz, Seiss, Schwarz, Typisch), 1ms (Grau zum Grau) Anzeigefarben...
- Seite 37 TECHNISCHE DATEN : ProLite E2280HS-B1 / ProLite E2280HS-W1 Grösse-Kategorie 21,5" LCD- Panel-technologie TN Fläche Grösse Diagonal: 21,5" (54,7cm) Lochabstand 0,2482mm H × 0,2482mm V Helligkeit 250cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), Verh. Contrast-Funktion vorhanden Ansichtbereich Rechts / Links / Auf / Ab: Jeweils 80 Grad (Typisch) Reaktionszeit 5ms (Sxhwarz, Seiss, Schwarz, Typisch) Anzeigefarben...
- Seite 38 TECHNISCHE DATEN : ProLite E2280HS-B1DP / ProLite E2280HS-W1DP Grösse-Kategorie 21,5" LCD- Panel-technologie TN Fläche Grösse Diagonal: 21,5" (54,7cm) Lochabstand 0,2482mm H × 0,2482mm V Helligkeit 250cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), Verh. Contrast-Funktion vorhanden Ansichtbereich Rechts / Links / Auf / Ab: Jeweils 80 Grad (Typisch) Reaktionszeit 5ms (Sxhwarz, Seiss, Schwarz, Typisch), 1ms (Grau zum Grau) Anzeigefarben...
- Seite 39 TECHNISCHE DATEN : ProLite E2282HS Grösse-Kategorie 21,5" LCD- Panel-technologie TN Fläche Grösse Diagonal: 21,5" (54,7cm) Lochabstand 0,2482mm H × 0,2482mm V Helligkeit 250cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), Verh. Contrast-Funktion vorhanden Ansichtbereich Rechts / Links: Jeweils 85 Grad Auf / Ab: Jeweils 80 Grad (Typisch) Reaktionszeit 5ms (Sxhwarz, Seiss, Schwarz, Typisch), 2ms (Grau zum Grau) Anzeigefarben...
- Seite 40 ABMESSUNGEN : ProLite B2280HS 509,5mm/20,1” 48,5mm/1,9” 478,0mm/18,8” ) : Maximale Werte ABMESSUNGEN : ProLite E2280HS 509,5mm/20,1” 48,5mm/1,9” 478,0mm/18,8” 219,5mm/8,6” ABMESSUNGEN : ProLite E2282HS 509,5mm/20,1” 48,5mm/1,9” 478,0mm/18,8” 229,5mm/9,0” 36 ANHANG...
- Seite 41 KONFORMES TIMING Horizontal- Vertikal- Dot Clock Video Mode Frequenz Frequenz 25,175MHz 31,469kHz 59,940Hz 31,500MHz 37,500kHz 75,000Hz 640 × 480 31,500MHz 37,861kHz 72,809Hz 36,000MHz 35,156kHz 56,250Hz SVGA 40,000MHz 800 × 600 37,879kHz 60,317Hz 49,500MHz 46,875kHz 75,000Hz 65,000MHz 48,363kHz 60,004Hz VESA 1024 × 768 75,000MHz 56,476kHz 70,069Hz...
