BEDIENUNGSANLEITUNG
DEUTSCH

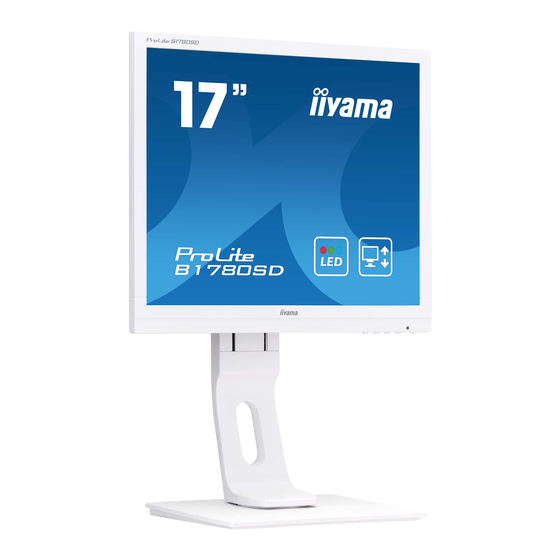

Wir gratulieren Ihnen zu Ihrer
Entscheidung für den iiyama TFT-
Monitor und bedanken uns für das
Vertrauen, das Sie uns entgegenbringen.
Wir empfehlen, dass sie einige
Minute nehmen, um diesen Komplette
Handbuch sorgfältig zu lesen, bevor Sie
zum ersten Mal den iiyama TFT-Monitor
anbringen und einschalten.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite B1780SD
Inhaltszusammenfassung für iiyama ProLite B1780SD
- Seite 1 Vertrauen, das Sie uns entgegenbringen. Wir empfehlen, dass sie einige Minute nehmen, um diesen Komplette Handbuch sorgfältig zu lesen, bevor Sie zum ersten Mal den iiyama TFT-Monitor anbringen und einschalten. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.
-
Seite 2: Erklärung Der Ce-Konformität
Gebäude. Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modell Nr. : PL1780 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. -
Seite 3: Inhaltsverzeichnis
INHALTSÜBERSICHT FÜR IHRE SICHERHEIT ..............1 SICHERHEITSHINWEISE ..............1 BESONDERE HINWEISE ZU LCD-MONITOREN ......3 KUNDENDIENST ................3 REINIGUNGSHINWEISE ..............3 VOR DER BEDIENUNG DES MONITORS ..........4 LEISTUNGSMERKMALE ..............4 PACKUNGSINHALT ................4 INSTALLATION ................5 INSTALLATION DES MONITORFUSSES : ProLite B1780SD ..7 INSTALLATION DES MONITORFUSSES : ProLite E1780SD ..8 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite B1780SD ...9 FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite E1780SD ..10 MONITOR ANSCHLIESSEN : ProLite B1780SD ...... -
Seite 4: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.
-
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. -
Seite 7: Vor Der Bedienung Des Monitors
Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. -
Seite 8: Installation
INSTALLATION ACHTUNG Bevor sie den Monitor an die Wand, Decke oder Desktop-Arm installieren, stellen Sie sicher das die Traglast der Wand ausreichend ist. [WAND- DECKENMONTAGE] ACHTUNG Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben (4 Stück) mit eine max. Länge von 7mm. -
Seite 9: Mit Ständer
[QUERFORMAT : PORTRAIT MODE] ● ProLite B1780SD Das LCD ist für einen Betrieb im Quer- und Hoch-Format (Im Uhrzeigersinn) ausgelegt. Um den Bildschirminhalt zu drehen wird eine Grafi kkarte benötigt die den Portrait Modus unterstützt. Verfügbar Nicht verfügbar Ein/Aus-Anzeige Querformat Portrait Ein/Aus-Anzeige Mit Ständer:... -
Seite 10: Installation Des Monitorfusses : Prolite B1780Sd
INSTALLATION DES MONITORFUSSES : ProLite B1780SD Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. -
Seite 11: Installation Des Monitorfusses : Prolite E1780Sd
INSTALLATION DES MONITORFUSSES : ProLite E1780SD Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. -
Seite 12: Funktionselemente Und Anschlüsse : Prolite B1780Sd
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite B1780SD <Rückseite> <Frontseite> Ein/Aus-Schalter ( Ein/Aus-Anzeige HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung Auswahl / Signal Eingangswahl-Taste ( Heraufscrollen / Audio Anpassungen-Taste ( ) * Herunterscrollen / i-Style Color-Taste ( ) * Menü-Taste ( Lautsprecher VGA Anschluss (VGA) DVI-D Anschluss (DVI) Audioanschluss (AUDIO IN) Kabel Aussparung... -
Seite 13: Funktionselemente Und Anschlüsse : Prolite E1780Sd
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite E1780SD <Frontseite> <Rückseite> Ein/Aus-Schalter ( Ein/Aus-Anzeige HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung Auswahl / Signal Eingangswahl-Taste ( Heraufscrollen / Audio Anpassungen-Taste ( ) * Herunterscrollen / i-Style Color-Taste ( ) * Menü-Taste ( Lautsprecher VGA Anschluss (VGA) DVI-D Anschluss (DVI) Audioanschluss (AUDIO IN) Bohrung für die Kabelhalterung... -
Seite 14: Monitor Anschliessen : Prolite B1780Sd
* Das VGAkabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGAkabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen. [ Sammeln Sie Kabel ] Führen Sie die Kabel durch die Kabel Aussparung,... -
Seite 15: Monitor Anschliessen : Prolite E1780Sd
* Das VGAkabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGAkabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen. [ Sammeln Sie Kabel ] Führen Sie die Kabel durch den Kabelhalter, um sie zu... -
Seite 16: Computer-Einstellung
COMPUTER-EINSTELLUNG Signaltiming Siehe Seite 31, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS : ProLite B1780SD Für ein optimales Arbeiten sollten sie direkt von vorne auf den Schirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäß... -
Seite 17: Ansichtwinkel Einstellen : Prolite E1780Sd
ANSICHTWINKEL EINSTELLEN : ProLite E1780SD Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen. Halten Sie den Ständer so fest, dass er nicht umkippt, wenn Sie den Winkel des Monitors anpassen. Der LCD-Monitor lässt sich um 20° nach hinten kippen. ... -
Seite 18: Monitor Bedienen
MONITOR BEDIENEN Zur Sicherstellung bester Bildqualität wird der iiyama TFT-Monitor bereits im Werk mit einer SYNCHRONISIERUNG (s. S31) ausgerüstet. Sie können ebenfalls das Bild nach lhern Wünschen einstellen, wenn sie die nachfolgenden Einstellhinweise beachten. Für detaillierte Einstellungen beachten Sie bitte Seite 22 BILDSCHIRMEINSTELLUNGEN. -
Seite 19: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Autom. Bild Anpassung Auto Image Adjust Autom. Bild Anpassung Nur Analogeingang Einstellungselement Problem / Option Zu drückende Taste Autom. Bild Anpassung * H. / V. Position, Takt und Phase automatisch anpassen. Auto Image Adjust Direct * Um beste Ergebnisse zu erzielen, verwenden Sie Autom. Bild Anpassung für die Einstellung. Siehe hierzu BILDSCHIRM EINSTELLEN auf Seite 22. -
Seite 20: Signal Eingangswahl
Signal Eingangswahl Signal Eingangswahl Input Select Einstellungselement Problem / Option Zu drückende Taste Wählen Sie den VGA. Wählen Sie den DVI. Signal Eingangswahl Die Signaleingänge werden auf Aktivität durchsucht. Input Select Auto Der erste aktive Eingang wird dargestellt. Wenn VGA oder DVI eolgt eine automatische Erkennung, die Signalsuche ist auf HINWEIS den eingestellten Eingang festgelegt. -
Seite 21: Farbeinstellungen
Farbeinstellungen Farbeinstellungen Color Adjust Einstellungselement Problem / Option Zu drückende Taste Kalt Cool Kalt Normal Normal Normal Warm Warm Warm Zu schwach Benutzereinstellung Grün User Color Zu stark Blau Einstellungen über die Farbtemperatur sind aktiv, i-Style Color ist inaktiv. Für allgemeine Windows-Umagebungen und Standard standardmäßige Monitoreinstellungen geeignet. -
Seite 22: Manuelle Bildanpassung
Manuelle Bildanpassung Manuelle Bildanpassung Manual Image Adjust Einstellungselement Problem / Option Zu drückende Taste Zu weit links H. Position Zu weit rechts H./V. Position * H./V. Position Zu weit unten V. Position Zu weit oben Zu eng Takt * Clock Zu weit Zur Korrektur von fl... -
Seite 23: Menü Einstellungen
OSD Background Bringen Sie den Hintergrund von OSD zurück. Iiyama Logo wird beim Einschalten angezeigt. Start logo * Opening Logo Iiyama Logo wird beim Einschalten nicht angezeigt. Die Ein/Aus-Anzeige ist eingeschalten. LED * Die Ein/Aus-Anzeige ist ausgeschalten. HINWEIS Wenn sie die Ein/Aus-Anzeige stört, schalten sie diese aus. - Seite 24 ● Sperre <OSD Menü> 1. Die Menü Sperre wird aktiviert in dem Sie die Taste und die Taste für ca. 10 Sek gleichzeitig gedrückt halten. Die Meldung OSD Sperre erscheint beim Betätigen jeglicher Tasten. 2. Die Menü Sperre wird deaktiviert in dem Sie die Taste und die Taste für ca.
-
Seite 25: Bildschirmeinstellungen
Anpassung durchgeführt haben, ist eine manuelle Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http://www.iiyama.com) erhalten können. Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten. - Seite 26 Drücken Sie auf die -Taste für ungefähr 2 Sekunden sich betätigen und halten, wenn das Menü nicht angezeigt wird. (Autom. Bild Anpassung) Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Autom.
- Seite 27 Stellen Sie Phase ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. HINWEIS Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu starker Unschärfe kommt, wiederholen Sie die Schritte , da Takt in diesem Fall evtl.
-
Seite 28: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 29: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 30: Informationen Zum Recycling
Das Audiokabel ist richtig angeschlossen. Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaff en Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com für die Monitorwiederverwertung. FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING 27... -
Seite 31: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN : ProLite B1780SD Grösse-Kategorie 17" Panel-technologie Grösse Diagonal: 17" (43cm) Lochabstand 0,264mm H × 0,264mm V LCD- Helligkeit 250cd/m (Typisch) Fläche Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 85 Grad, Auf / Ab : Jeweils 80 Grad (Typisch) Reaktionszeit... -
Seite 32: Technische Daten : Prolite E1780Sd
TECHNISCHE DATEN : ProLite E1780SD Grösse-Kategorie 17" Panel-technologie Grösse Diagonal: 17" (43cm) Lochabstand 0,264mm H × 0,264mm V LCD- Helligkeit 250cd/m (Typisch) Fläche Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 85 Grad, Auf / Ab : Jeweils 80 Grad (Typisch) Reaktionszeit 5ms (Typisch) Anzeigefarben... -
Seite 33: Abmessungen : Prolite B1780Sd
ABMESSUNGEN : ProLite B1780SD 370,0mm/14,6” 48,5mm/1,9” 339,5mm/13,4” 240,0mm/9,5” ) : Maximale Werte ABMESSUNGEN : ProLite E1780SD 370,0mm/14,6” 48,5mm/1,9” 339,5mm/13,4” 205,0mm/8,1” 30 ANHANG... -
Seite 34: Konformes Timing
KONFORMES TIMING Horizontal- Vertikal- Video Mode Dot Clock Frequenz Frequenz 31,469kHz 59,940Hz 25,175MHz 640 × 480 37,500kHz 75,000Hz 31,500MHz 37,861kHz 72,809Hz 31,500MHz 35,156kHz 56,250Hz 36,000MHz 800 × 600 37,879kHz 60,317Hz 40,000MHz 46,875kHz 75,000Hz 49,500MHz 48,363kHz 60,004Hz 65,000MHz 1024 × 768 56,476kHz 70,069Hz 75,000MHz...
