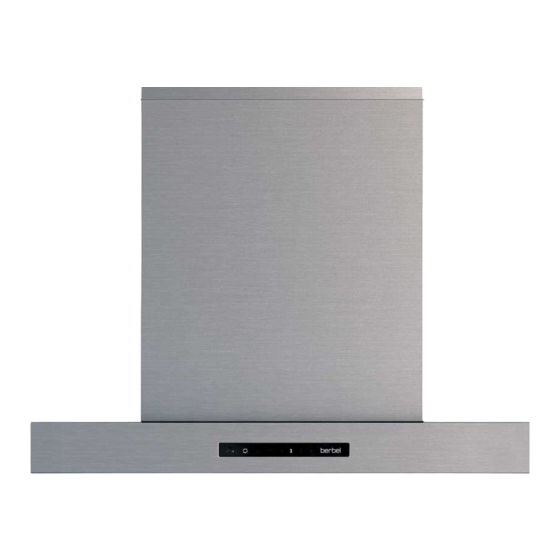

- Seite 1 Wandhaube Blockline, Emotionline Gebrauchs- und Montageanleitung für die Modelle: ƒ BWH 60 BL ƒ BWH 60 EL ƒ BWH 70 BL ƒ BWH 70 EL ƒ BWH 80 BL ƒ BWH 80 EL ƒ BWH 90 BL ƒ BWH 90 EL ƒ...
- Seite 2 Dokumentinformationen Symbolerklärung Text ☞ Handlungsaufforderung Gebrauchs- und Montageanleitung für: y Wandhaube Blockline y Aufzählung y Wandhaube Emotionline D Verweis auf andere Stellen in diesem Dokument Beschreibungen sind für alle Modelle identisch. Auf Unterschiede wird gesondert hingewiesen. Verweis auf andere Dokumente, die zu beachten sind Abbildungen zeigen: y Wandhaube Blockline BWH 90 BL y Originalanleitung.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ..... . 4 Bedienung ........24 Bestimmungsgemäße Verwendung . -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Sicherheitsinformationen Allgemeine Sicherheitshinweise D WARNUNG! Bestimmungsgemäße Verwendung Gefahr durch Nichtbeachtung der Gebrauchs- und Montage anleitung! Das Gerät dient zur Absaugung von Kochdünsten. Diese Anleitung enthält wichtige Informationen für den Das Gerät ist ausschließlich für den Einsatz in privaten sicheren Umgang mit dem Gerät. Auf mögliche Gefahren Haushalten bestimmt. -
Seite 5: Produktinformationen
Produktinformationen Produktinformationen Betriebsarten Das Gerät ist für die folgenden Betriebsarten geeignet: y Umluftbetrieb Funktionsprinzip y Abluftbetrieb y Hybridbetrieb 2.2.1 Umluftbetrieb Die Filter-Füllung im Umluftfilter neutralisiert die vorhandenen Geruchsanteile. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt. Durch Frischluftzufuhr kann die Luftfeuchtigkeit im Raum reduziert werden. -
Seite 6: Produktvarianten
Produktinformationen Produktvarianten Produktübersicht 2.3.1 Wandhaube Blockline A Kamin B Haubenkorpus C Oberschale D Capillar Trap (herausnehmbar) y BWH 60 BL E Unterschale (herausnehmbar) y BWH 70 BL F Typenschild (im Lufteinzugsschacht des Capillar Trap) y BWH 80 BL G Bedienfeld y BWH 90 BL D „4.2 Bedienfeld“... -
Seite 7: Lieferumfang
Produktinformationen Lieferumfang 2.5.2 Wandhaube Emotionline 2.5.1 Wandhaube Blockline A Haubenkorpus B Wandkonsole A Haubenkorpus C Kamin-Frontblende B Kamin (zweiteilig, ausziehbar) D Kamin-Seitenteile (mit Lüftungsschlitzen bei Ausführung C Kaminbefestigung für Umluftbetrieb) D 6 Nylondübel 8 mm E Netzkabel mit Netzstecker und Kaltgerätestecker E 6 Torxschrauben TX30 mit integrierter Unterlegscheibe F 4 Linsenkopfschrauben (Kreuzschlitz) M4 x 5 F Netzkabel mit Netzstecker und Kaltgerätestecker... -
Seite 8: Technische Daten
Produktinformationen Technische Daten 2.6.2 Wandhaube Emotionline Angaben zum Modell (z. B. Seriennummer, Baujahr) stehen auf dem Typenschild. D „2.4 Produktübersicht“ (Seite 6). 2.6.1 Wandhaube Blockline Anschluss- 230 V / 230 V / 230 V / 230 V / 230 V / spannung 50 Hz 50 Hz... -
Seite 9: Montage
Montage Montage Anforderung an den Montageort D WARNUNG! Sicherheitshinweise zur Montage Lebensgefahr durch unsachgemäße Montage! Die Nichtbeachtung der Umgebungsbedingungen kann zu gefährlichen Situationen führen, z. B. im Umgang mit Strom D WARNUNG! oder Gas. Gefahr durch Nichtbeachtung der Montage anweisungen! ☞... -
Seite 10: Anforderungen Nach Betriebsarten
Montage Anforderungen nach Betriebsarten Anforderungen an die Abluftleitung (nur bei Abluft- oder Hybridbetrieb) In Abhängigkeit von der Betriebsart kann weiteres Zubehör erforderlich sein. D WARNUNG! Brand- und Erstickungsgefahr durch unsachgemäße 3.3.1 Anforderungen bei Umluftbetrieb Montage! Bei Verwendung der Abluftleitung mit anderen Geräten oder y Umluftfilter auf dem Lüfterabgang. -
Seite 11: Montageschritte
Montage Montageschritte 3.5.2 Gerät auspacken Kurzübersicht: D ACHTUNG! 1. Montage vorbereiten 2. Gerät auspacken Gefahr von Glasbruch oder anderen Beschädigungen 3. Unterschale und Capillar Trap entnehmen durch unsachgemäße Handhabung! 4. Gerät aufhängen Das Gerät und seine Oberfläche können beim Auspacken 5. -
Seite 12: Unterschale Und Capillar Trap Entnehmen
Montage 3.5.3 Unterschale und Capillar Trap entnehmen Das Capillar Trap ist eingesteckt und wird durch eine Seitensicherung im Gerät gehalten. D ACHTUNG! Gefahr von Sachschäden durch herunterfallende Teile! Bei Arbeiten am Gerät können Geräteteile oder Werkzeuge herunterfallen und zu Schäden an Küchenelementen führen. ☞... -
Seite 13: Gerät Aufhängen
Montage 3.5.4 Gerät aufhängen Wandhaube Emotionline Das Gerät ist für das Aufhängen an Wänden konzipiert. Der Kamin kann durch Ausziehen an die Deckenhöhe angepasst werden. Bei Befestigung an einer Massivbauwand: ☞ Stellen Sie die Tragkraft der Wand sicher. ☞ Verwenden Sie das mitgelieferte Befestigungsmaterial. Bei anderen Montageverhältnissen: ☞... - Seite 14 Montage D WARNUNG Wandhaube Emotionline Lebensgefahr durch Explosionen oder elektrischen Schlag! Das Anbohren von Gas-, Wasser- oder elektrischen Leitungen kann zu gefährlichen Situationen führen. ☞ Stellen Sie sicher, dass sich an den Befestigungspunkten keine Leitungen in der Wand befinden. Ø 8 ☞...
- Seite 15 Montage D WARNUNG! Verletzungsgefahr durch unsachgemäße Handhabung! Größe und Gewicht des Geräts verlangen beim Aufhängen viel Kraft. Wenn das Gerät herunterfällt, sind schwere Verletzungen möglich. ☞ Hängen Sie das Gerät mit zwei Personen auf. ☞ Sorgen Sie für einen sicheren Stand beim Aufhängen. ☞...
-
Seite 16: Zubehör Anschließen
Montage 3.5.5 Zubehör anschließen Der Anschluss erfolgt über Kabelklemmen an einem abnehm baren Stecker am Lüftergehäuse. In Abhängigkeit von der Montagesituation wird vorhandenes Zubehör an die Haube angeschlossen: D ACHTUNG! y Mauerkasten y Umluft filter permalyt Gefahr von Beschädigungen durch falschen Anschluss! y Fensterkontaktschalter Eine falsche Polung der Steuerungsleitung kann zu y Unterdruckwächter... -
Seite 17: Kamin-Seitenteile Montieren (Nur Bei Wandhaube Emotionline)
Montage 3.5.6 Kamin-Seitenteile montieren (nur bei Wandhaube Emotionline) D ACHTUNG! Gefahr von Beschädigungen durch unsachgemäße Handhabung! Haubenkorpus und Kamin können bei Bewegungen während der Montage beschädigt werden. ☞ Halten Sie Abstand zwischen Kamin und Haubenkorpus. ☞ Halten Sie Gegenstände fern, die das Gerät zerkratzen können (z. -
Seite 18: Filter Aufsetzen
Montage 3.5.7 Filter aufsetzen (bei Umluft- und Hybridbetrieb Hybridbetrieb) Für die Montage der Filter befindet sich auf dem Lüfter- gehäuse ein Rohranschluss (ø 150 mm) als Führungshilfe. Die Filter sind korrekt aufgesetzt, wenn die Unterkante des Filters parallel zur Oberfläche des Lüftergehäuses verläuft und der Spalt ca. -
Seite 19: Abluftleitung Anschließen (Bei Abluft- Und Hybridbetrieb)
Montage 3.5.8 Abluftleitung anschließen (bei Abluft- und 3.5.9 Spannungsversorgung herstellen Hybridbetrieb) ☞ Beachten Sie die Spannungsangabe auf dem Typenschild. Abluftbetrieb ☞ Setzen Sie die Abluftleitung von oben auf die ☞ Stecken Sie den Netzstecker vom Anschlusskabel in die Führungshilfe vom Lüftergehäuse. Steckdose. -
Seite 20: Kamin Montieren
Montage 3.5.10 Kamin montieren (nur bei Wandhaube Blockline) D ACHTUNG! Gefahr von Beschädigungen durch unsachgemäße Handhabung! Haubenkorpus und Kamin können bei Bewegungen während der Montage beschädigt werden. ☞ Halten Sie Abstand zwischen Kamin und Haubenkorpus. ☞ Halten Sie Gegenstände fern, die das Gerät zerkratzen können (z. -
Seite 21: Kamin-Frontblende Montieren (Nur Bei Wandhaube Emotionline)
Montage 3.5.11 Kamin-Frontblende montieren (nur bei Wandhaube Emotionline) D ACHTUNG! Gefahr von Beschädigungen durch unsachgemäße Handhabung! Haubenkorpus und Kamin können bei Bewegungen während der Montage beschädigt werden. ☞ Halten Sie Abstand zwischen Kamin und Haubenkorpus. ☞ Halten Sie Gegenstände fern, die das Gerät zerkratzen können (z. -
Seite 22: 3.5.12 Unterschale Und Capillar Trap Einsetzen
Montage 3.5.12 Unterschale und Capillar Trap einsetzen Nach der Montage sind innenliegende Teile wieder einzusetzen. ☞ Schwenken Sie die Unterschale nach oben bis die beiden Haltemagnete hörbar anliegen. ☞ Setzen Sie das Capillar Trap mit beiden Händen in den Aufnahmeschacht. ☞... -
Seite 23: 3.5.13 Kontrolle Und Inbetriebnahme Durchführen
Montage 3.5.13 Kontrolle und Inbetriebnahme durchführen D ACHTUNG! Gefahr von Störungen durch Feuchtigkeit im Gerät! Wenn das Gerät von einer kalten in eine warme Umgebung gebracht wird, kann sich im Inneren Feuchtigkeit nieder- schlagen. ☞ Warten Sie 2-3 Stunden, bevor Sie das Gerät in Betrieb nehmen. -
Seite 24: Bedienung
Bedienung Bedienung Maßnahmen für eine ausreichende Frischluftzufuhr: ☞ Öffnen Sie die Fenster. ☞ Öffnen Sie die Türen. ☞ Stellen Sie sicher, dass Fensterkontaktschalter und Sicherheitshinweise zur Bedienung Mauerkasten installiert und funktionsbereit sind. ☞ Bei raumluftabhängigen Brennstellen (z. B. Kamin) im D WARNUNG! selben Luftverbund: Stellen Sie sicher, dass die vorgeschriebene... -
Seite 25: Normalbetrieb
Bedienung Normalbetrieb Um einen optimalen Wirkungsgrad bei der Beseitigung von Kochdünsten zu erreichen: ☞ Schalten Sie das Gerät bereits 1-2 Minuten vor Tastfeld Funktion Kochbeginn ein. So kann sich die Strömung aufbauen und der Dunst wird frühzeitig abgeführt. Das Gerät ist ausgeschaltet. ☞... -
Seite 26: Nachlauffunktion
Bedienung 4.3.1 Nachlauffunktion 4.3.2 Umschaltung Abluft-/Umluftbetrieb Das Gerät verfügt über eine Nachlauffunktion. Wenn die Wenn das Gerät für den Hybridbetrieb eingerichtet ist, kann Funktion benutzt wird, arbeitet das Gerät noch 10 Minuten in nach Aktivierung der Umschaltfunktion jederzeit zwischen der zuletzt gewählten Leistungsstufe. Abluft- und Umluftbetrieb gewechselt werden. -
Seite 27: Konfiguration
Bedienung Konfiguration Tastfeld Funktion Nachlaufautomatik. Tastfeld Funktion Im Auslieferungszustand ist die Funktion ausgeschaltet. Das Gerät ist eingeschaltet, die Leistungs- stufen sind nicht aktiv. ☞ 1x Tastfeld berühren. ☞ 1x Tastfeld berühren – länger als Tastfeld leuchtet stark: 10 Sekunden. Nach lauf auto matik ist aktiviert. Die Tastfelder der Leistungsstufen blinken 5x. -
Seite 28: Reinigung
Reinigung Reinigung Reinigungsmaßnahmen Das Gerät saugt Schmutzpartikel (z. B. Fett- und Ölpartikel) mit der Raumluft an. In der Oberschale, in der Unterschale Sicherheitshinweise zur Reinigung und im Capillar Trap werden die Schmutzpartikel abgeschieden und gesammelt. D WARNUNG! Vor jeder Reinigung: Gefahr durch Nichtbeachtung der Reinigungs- ☞... - Seite 29 Reinigung Ober- und Unterschale Capillar Trap Die Unterschale wird an zwei seitlichen Dornen im Gerät Das Capillar Trap ist eingesteckt und wird durch eine gehalten. Seitensicherung im Gerät gehalten. ☞ Klappen Sie die Unterschale herunter. ☞ Fassen Sie das Capillar Trap seitlich mit beiden Händen an. ☞...
-
Seite 30: Instandhaltung
Instandhaltung Instandhaltung Wartung 6.2.1 Leuchtmittel wechseln Sicherheitshinweise zur Instandhaltung Das Gerät ist mit einer wartungsfreien LED-Beleuchtung D WARNUNG! ausgestattet. Wenn eine Störung auftritt: ☞ Wenden Sie sich an Ihren Fachhändler oder an den Gefahr durch Nichtbeachtung der Instandhaltungs- Kundendienst. anweisungen! Dieses Kapitel enthält wichtige Informationen für die sichere Instandhaltung des Geräts. - Seite 31 Instandhaltung Wandhaube Blockline Wandhaube Emotionline ☞ Lösen Sie das innere Kaminblech beidseitig von der Kamin befestigung. ☞ Drücken Sie im Verschlussbereich oben auf die Frontblende bis der Verschluss hörbar öffnet. Die Frontblende kann leicht nach vorne kippen. ☞ Lösen Sie die Rändelmutter und das Sicherungsseil von der Wandkonsole.
- Seite 32 Instandhaltung Umluftfilter ausbauen Der Wechsel der Filter-Füllung erfolgt wie in der zugehörigen Anleitung beschrieben. ☞ Wechseln Sie die Filter-Füllung. ☞ Reinigen Sie den Filter von außen (z. B. durch Absaugen mit einem Staubsauger). ☞ Setzen Sie den Filter wieder auf. D „3.5.7 Filter aufsetzen (bei Umluft- und Hybridbetrieb)“...
-
Seite 33: Störungsbehebung
Instandhaltung Störungsbehebung Bedienfeld reagiert nicht nach mehrmaligem Berühren. y Das Bedienfeld ist verschmutzt. Mögliche Störungen werden nachstehend wie folgt ☞ Reinigen Sie das Bedienfeld. beschrieben: D „5. Reinigung“ (Seite 28). Beschreibung der Störung. y Die Geräte-Software benötigt einen Neustart. y Mögliche Ursache. ☞... -
Seite 34: Demontage
Demontage Demontage D WARNUNG! Verletzungsgefahr durch unsachgemäße Handhabung! Größe und Gewicht des Geräts verlangen beim Abhängen viel Kraft. Wenn das Gerät herunterfällt, sind schwere Verletzungen möglich. ☞ Hängen Sie das Gerät mit zwei Personen ab. ☞ Sorgen Sie für einen sicheren Stand beim Abhängen. ☞... -
Seite 35: Entsorgung
Entsorgung Entsorgung Gerät entsorgen D ACHTUNG! Verpackung entsorgen Gefahr von Umweltschäden durch nicht sachgerechte Entsorgung des Geräts! Das Gerät unterliegt der europäischen Richtlinie 2012/19/EU D ACHTUNG! und darf nicht im Hausmüll entsorgt werden. Gefahr von Umweltschäden durch nicht sachgerechte ☞ Geben Sie das Gerät am Ende der Nutzungszeit nicht in Entsorgung der Verpackung! den normalen Hausmüll. -
Seite 36: Anhang
Anhang Anhang BWH 120 BL Produktdatenblatt berbel BWH 120 BL Gemäß Artikel 3 Absatz 1 b Ziffer ii der Verordnung (EU) Nr. 65/2014 Die Angaben gelten für den Abluftbetrieb. 9.1.1 Wandhaube Blockline BWH 60 BL BWH 70 BL kWh/annum berbel BWH 60 BL berbel BWH 70 BL... - Seite 37 Anhang Jährlicher Energie verbrauch 31,7 31,7 31,9 31,9 37,1 in kWh EEI Hood Klasse FDE Hood 34,0 34,0 34,4 34,4 33,6 FDE Hood Klasse LE Hood 46,0 46,0 38,3 38,3 26,5 LE Hood Klasse GFE Hood 79,9 79,9 79,9 79,9 79,9 GFE Hood Klasse Volumenstrom bei Abluftbetrieb in m³/h...
-
Seite 38: Wandhaube Emotionline
Anhang 9.1.2 Wandhaube Emotionline BWH 120 EL BWH 60 EL BWH 70 EL berbel BWH 120 EL berbel BWH 60 EL berbel BWH 70 EL kWh/annum kWh/annum kWh/annum BCDEFG CDEFG DEFG 65/2014 BCDEFG BCDEFG BCDEFG BCDEFG DEFG DEFG 65/2014 65/2014 BWH 80 EL BWH 90 EL berbel BWH 80 EL... - Seite 39 Anhang Jährlicher Energie verbrauch 31,7 31,7 31,9 31,9 37,1 in kWh EEI Hood Klasse FDE Hood 34,0 34,0 34,4 34,4 33,6 FDE Hood Klasse LE Hood 46,0 46,0 38,3 38,3 26,5 LE Hood Klasse GFE Hood 79,9 79,9 79,9 79,9 79,9 GFE Hood Klasse Volumenstrom bei Abluftbetrieb in m³/h...
-
Seite 40: Kundendienst Des Herstellers Kontaktieren
Kontakt Wenn Sie Anregungen oder Fragen haben, wählen Sie aus folgenden Möglichkeiten: Post: berbel Ablufttechnik GmbH Sandkampstraße 100 D-48432 Rheine Telefon: +49 (0) 5971 / 80 80 9 - 0 Mo bis Do 8:00 – 17:30 Uhr und Fr 8:00 – 16:30 Uhr...
