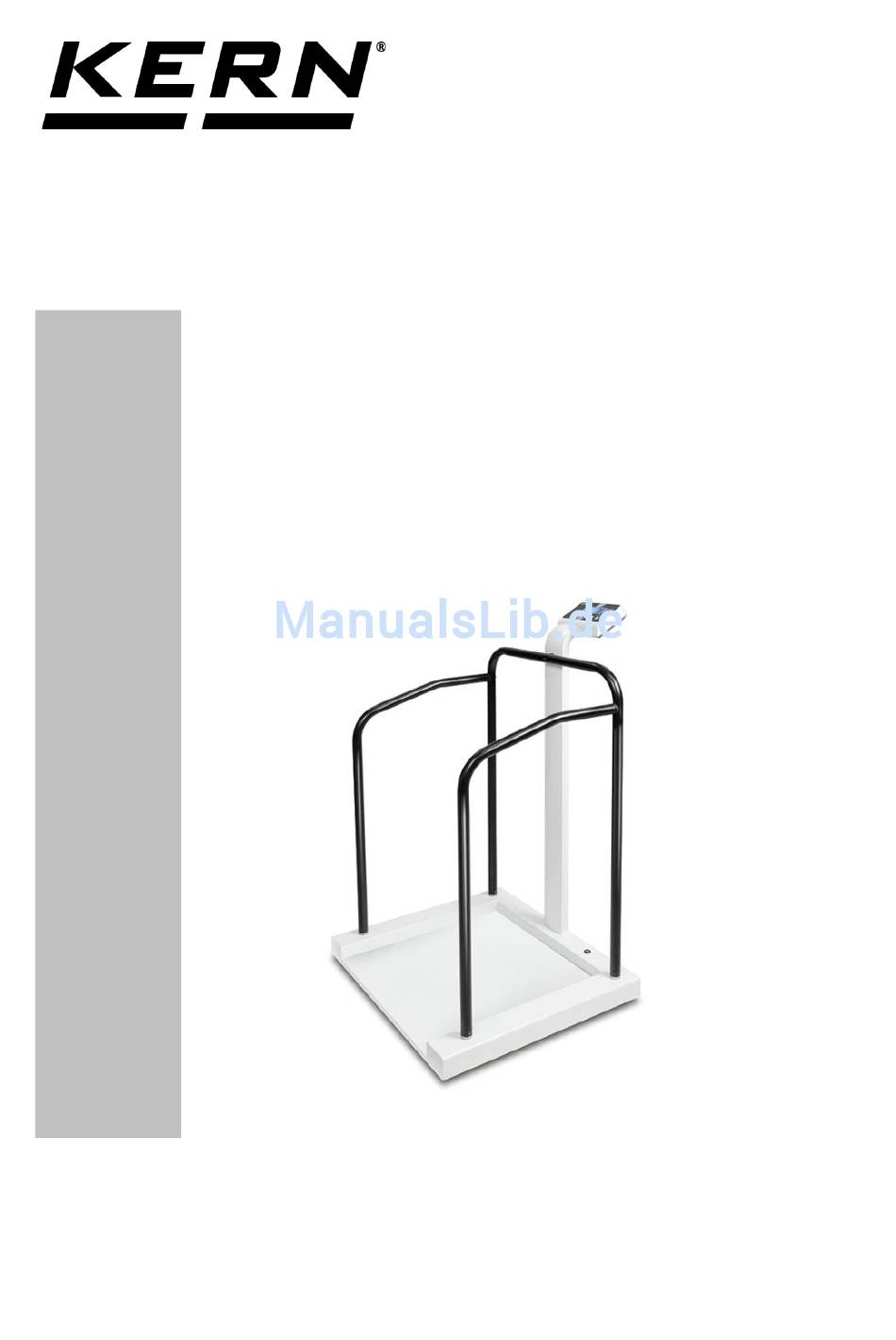

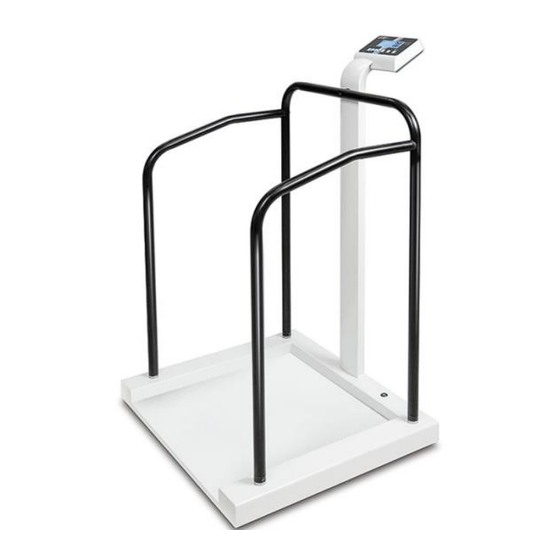

KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Medizinische Stehhilfewaage KERN MTA Typ MTA 400K-1M Typ MTA 400K-1NM Version 3.0 2017-02 MTA-M-BA-d-1730...
1 Technische Daten KERN (Typ) MTA 400K-1NM Markenbezeichnung MTA 400K-1M Ablesbarkeit (d) 0.1 kg / 0.2 kg Wägebereich (Max) 300 kg / 400 kg Mindestgewicht (min) 2 kg / 4 kg Eichwert (e) 0.1 kg / 0.2 kg Eichklasse Reproduzierbarkeit 0.1 kg / 0.2 kg...
Seite 5
KERN (Typ) MTA 400K-1M Ablesbarkeit (d) 0.1 kg / 0.2 kg Wägebereich (Max) 300 kg / 400 kg Mindestgewicht (min) 2 kg / 4 kg Eichwert (e) 0.1 kg / 0.2 kg Eichklasse Reproduzierbarkeit 0.1 kg / 0.2 kg Linearität ±0.1 kg / ±0.2 kg...
Geräte, die dieses Zeichen tragen, sind in der europäi- schen Gemeinschaft Medizinprodukte. Bezeichnung der Seriennummer jedes Gerätes angebracht am Gerät und auf der Verpackung WF 170012 Nummer hier als Beispiel Kennzeichnung des Herstelldatums des medizinischen Produk- tes. Jahr und Monat hier als Beispiel 2017-02 MTA-M-BA-d-1730...
Seite 7
„Achtung, Begleitdokument beachten“, bzw. „Betriebsanleitung beachten “ „Betriebsanleitung beachten“. „Betriebsanleitung beachten“. Kennzeichnung des Herstellers des Medizinischen Produktes mit Adresse Kern & Sohn GmbH D–72336 Balingen,Germany www.kern-sohn.com „elektromedizinisches Gerät“ mit Anwendungsteil des Typs B Gerät der Schutzklasse II Altgeräte gehören nicht in den Hausmüll! Diese können bei den kommunalen Sammelstellen abgegeben...
Seite 8
Angabe der Versorgungsspannung der Waage mit Pola- ritätsanzeige. 12 V DC / 500 mA Netzanschluß Siegelmarke KERN SEAL Versorgungsspannung Gleichstrom Information Waage vor Gebrauch nivellieren MTA-M-BA-d-1730...
4 Tastaturübersicht Typ MTA 400K-1M Typ MTA 400K-1NM Taste Bezeichnung Funktion ON/OFF-Taste Ein-/Ausschalten Holdfunktion / Ermittlung eines stabilen Wägewertes Hold-Taste Bestimmung des Body Mass Index BMI-Taste Datenübertragung über Schnittstelle Print-Taste Im Menü: • Auswahl bestätigen Bei numerischer Eingabe: • Zahlenwert bestätigen Im Menü:...
Leuchtet, bei Anzeige des Nettogewichts Leuchtet, wenn die Waage tariert wurde GROSS Bruttogewichtsanzeige Leuchtet bei Anzeige des Bruttogewichts HOLD Hold-Funktion Hold-Funktion aktiv BMI-Funktion Leuchtet bei aktiver BMI Funktion Batterie- Akkuanzeige Zeigt die Kapazität des Akkus, bzw. der Batterien an MTA-M-BA-d-1730...
Die Wägeplattform darf nur durch Personen betreten werden, die sicher mit beiden Füssen auf der Wägeplattform stehen können. Die Waage ist vor jedem Einsatz durch die mit der sachgerechten Handhabung ver- traute Person auf den ordnungsgemäßen Zustand zu prüfen. MTA-M-BA-d-1730...
Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengüns- tig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Nor- mal).
Lesen Sie diese Betriebsanleitung vor der Auf- stellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 7.2 Ausbildung des Personals Für die ordnungsgemäße Verwendung und Pflege des Produktes ist die Betriebsan- leitung vom medizinischen Fachpersonal anzuwenden und zu beachten.
Zur Beseitigung der Probleme empfiehlt es sich, eine oder mehrere der folgenden Maßnahmen zu ergreifen: • Die Ausrichtung bzw. den Abstand des Gerätes zur Störquelle verändern. • Die Personenwaagen MTA 400K-1M, MTA 400K-1NM an einem Ort aufstellen bzw. verwenden. • Die Personenwaagen MTA 400K-1M, MTA 400K-1NM an eine andere Strom- quelle anschließen.
8.2 Elektromagnetische Emissionen Leitlinien und Herstellererklärung – Elektromagnetische Störaussendungen Die Personenwaagen MTA 400K-1M, MTA 400K-1NM sind für den Betrieb in einer wie un- ten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Anwender der Personenwaagen MTA 400K-1M, MTA 400K-1NM sollte sicherstellen, dass es in einer derar- tigen Umgebung betrieben wird.
8.3 Elektromagnetische Störfestigkeit Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Die Personenwaagen MTA 400K-1M, MTA 400K-1NM sind für den Betrieb in einer wie unten angege- benen elektromagnetischen Umgebung bestimmt. Der Kunde oder Anwender der Personenwaagen MTA 400K-1M, MTA 400K-1NM sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird.
Seite 19
Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit Die Personenwaagen MTA 400K-1M, MTA 400K-1NM sind für den Betrieb in einer wie unten ange- gebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Anwender der Personenwaagen MTA 400K-1M, MTA 400K-1NM sollte sicherstellen, dass es in einer derartigen Umgebung betrieben wird.
Telekommunikationsgeräten und den Personenwaagen MTA 400K-1M, MTA 400K-1NM Die Personenwaagen MTA 400K-1M, MTA 400K-1NM sind für den Betrieb in einer elektro- magnetischen Umgebung bestimmt, in der die HF-Störgrößen kontrolliert sind. Der Kunde oder Anwender der Personenwaagen MTA 400K-1M, MTA 400K-1NM kann dadurch helfen, elektromagnetische Störungen zu vermeiden, indem er den Mindestabstand zwischen trag-...
Für den Rücktransport ist nur die Originalverpackung zu verwen- den. Vor dem Versand alle angeschlossenen Kabel und lo- sen/beweglichen Teile trennen. Evtl. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern. MTA-M-BA-d-1730...
Störquelle beseitigt werden. 10.2 Auspacken Die Einzelteile der Waage bzw. die komplette Waage vorsichtig aus der Verpackung nehmen und am vorgesehenen Standort aufstellen. Bei der Verwendung des Netz- teils ist darauf zu achten, dass durch die Zuleitung keine Stolpergefahr ausgeht. MTA-M-BA-d-1730...
• Netzgerät (konform der EN 60601-1) • Betriebsanleitung • 4 x Stellfüße • Schrauben / Kleinteile 10.4 Zusammenbau und Aufstellen der Waage Die Waage mit Fußschrauben nivellieren, bis sich die Luft- blase in der Libelle im vorgeschriebenen Kreis befindet. Nivellierung regelmäßig überprüfen. MTA-M-BA-d-1730...
Seite 24
Stativ lt. Abb. vorsichtig in die dafür vorgesehene Öffnung im Rahmen einstecken. Darauf achten, dass das Kabel nicht eingeklemmt wird. Stativ an Wägeplatte fest- schrauben: Den Handlauf des Stativs auf die vorgesehenen Stifte aufset- zen und mit den Schrauben an der Grundplatte fixieren. MTA-M-BA-d-1730...
Seite 25
Stativ an Handlauf festschrau- Die Seitenteile auf die vorgese- henen Stifte aufsetzen und am Rahmen fixieren Handlauf des Stativs mit den Seitenteilen lt Abb. zusammen- schrauben MTA-M-BA-d-1730...
Die Stromversorgung erfolgt über das externe Netzgerät, das ebenfalls als Trennung zwischen Netz und Waage dient. Der aufgedruckte Spannungswert muss mit der ört- lichen Spannung übereinstimmen. Es dürfen nur zugelassene KERN- Originalnetzgeräte entsprechend der Vorschrift EN 60601-1 verwendet werden. Der kleine Aufkleber seitlich am Anzeigegerät weist auf den Netzanschluß hin: Ist die Waage an die Netzspannung angeschlossen, leuchtet die LED.
Rechts unterhalb der Anzeige befindet sich eine LED mit dem Symbol Leuchtet die LED grün, ist der Akku vollständig geladen. Leuchtet sie blau, wird er geladen. Wird die Waage längere Zeit nicht benützt, Akku herausnehmen und getrennt aufbe- wahren. Auslaufen von Flüssigkeit könnte die Waage beschädigen. MTA-M-BA-d-1730...
Beispiel unten einlegen. Batteriedeckel wieder verriegeln. Sind die Batterien verbraucht, erscheint im Waagendisplay das Symbol . Batterien wechseln. Zur Batterieschonung schaltet die Waage automatisch ab (s. Kap.11.6 Auto off). Kapazität der Batterien erschöpft. Kapazität der Batterien bald erschöpft. Batterien sind vollständig geladen MTA-M-BA-d-1730...
Seite 29
Batterien einlegen: Batteriefachdeckel entfernen Batteriehalterung lt. Abbildung am Kon- takt des Gehäuses anschließen Batteriehalterung einlegen Batterien im Batteriefach einlegen und mit Batteriefachdeckel verriegeln. MTA-M-BA-d-1730...
-Taste kann die Waage bei Bedarf jederzeit auf Null gestellt werden. Person mittig auf die Waage stellen. Warten bis die Still- standsanzeige „STABLE“ erscheint, dann das Wägeresultat ablesen. Ist die Person schwerer als der Wägebereich, erscheint im Display „OL“ (=Überlast). MTA-M-BA-d-1730...
Person mittig auf die Wägeplatte stellen. Warten bis die Stillstandsanzeige „STABLE“ erscheint, dann (Beispiel) das Wägeresultat ablesen. Bei entlasteter Waage wird der gespeicherte Tarawert mit ne- gativem Vorzeichen angezeigt. Zum Löschen des gespeicherten Tarawerts Waage entlasten drücken. MTA-M-BA-d-1730...
(kurzzeitige, zusätzliche Nachkommastelle) Bei angezeigtem Gewichtswert drücken und ca. 2 s gedrückt halten. Die zweite Nachkommastelle wird für ca. 5 s. angezeigt. Dieser Wert gilt nicht als geeicht und darf für die Zweckbestimmung einer geeichten Waage nicht verwendet werden. MTA-M-BA-d-1730...
Das „BMI“-Symbol erlischt, die kg-Anzeige erscheint. • Eine verlässliche Bestimmung des BMI ist nur bei einer Körpergröße zwi- schen 100 cm und 200 cm und einem Gewicht >10 kg möglich. • Bei unruhigen Wägungen kann die Anzeige über die Hold-Funktion stabili- siert werden. MTA-M-BA-d-1730...
[oFF 5] Wägesystem wird nach 5 min ausgeschaltet [oFF 15] Wägesystem wird nach 15 min ausgeschaltet [oFF 30] Wägesystem wird nach 30 min ausgeschaltet Mit ausgewählte Zeit speichern, [F1 oFF] wird ange- zeigt Mit zurück in den Wägemodus. MTA-M-BA-d-1730...
Einstellung anwählen (Beispiel) bL on Hinterleuchtung ständig eingeschaltet bL off Hinterleuchtung ausgeschaltet bL Auto Automatische Hinterleuchtung nur bei Belastung der Wägeplatte oder Tastendruck. Mit gewählte Einstellung speichern, [F4 bk] wird an- gezeigt. Mit zurück in den Wägemodus MTA-M-BA-d-1730...
Ausgewählte Funktion mit bestätigen. Die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung auswählen und mit bestätigen, die Waage kehrt zurück ins Menü. Menü verlassen/ drücken, die Waage kehrt zurück in den Wägemo- Zurück in den dus. Wägemodus MTA-M-BA-d-1730...
Gewichtswert wird automatisch in den Summenspeicher P Auto addiert und ausgegeben 2. Baudrate Nach Bestätigung des RS-232-Modus wird die aktuell eingestell- te Baudrate (b xxxx) angezeigt. Mit gewünschte Baudrate auswählen und mit bestätigen. Baudrate wählbar 600, 1200, 2400, 4800, 9600 MTA-M-BA-d-1730...
Seite 39
Hinterleuchtung der Anzeige an bl on bl oFF Hinterleuchtung der Anzeige aus Hinterleuchtung der Anzeige bl AU* Hinterleuchtung der Anzeige automatisch an, wenn die Waage bedient wird Passworteingabe: nacheinan- Servicemenü der drücken. Justierschalter betätigen, Position s. Kap. 17 Anzeige- Nicht dokumentiert geschwindigkeit MTA-M-BA-d-1730...
Seite 40
Justierung, s. Kap. 17 Nicht dokumentiert tri* CoUnt Nicht dokumentiert rESEt Waage auf Werkseinstellung zurücksetzen SEtGrA Nicht dokumentiert * Werkseinstellung MTA-M-BA-d-1730...
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun- gen erfüllt sein: • Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver- binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt. • Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Dru- cker müssen übereinstimmen.
• Es befindet sich Wägegut in der Waagschale • Überlast, beim Nullstellen der Waage • Unkorrekter Justiervorgang • Problem an der Lastzelle Wert außerhalb A/D-Wandler-Bereich • Beschädigte Wägezelle • Beschädigte Elektronik Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. MTA-M-BA-d-1730...
Verunreinigungen sofort entfernen. 15.3 Sterilisation Eine Sterilisation des Gerätes ist nicht zulässig. 15.4 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Waage vor dem Öffnen vom Netz trennen. 15.5 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen.
Eichpflichtige Waagen müssen außer Betrieb gesetzt werden, wenn: Das Wägeergebnis der Waage außerhalb der Verkehrsfehlergrenze liegt. Waage • deshalb in regelmäßigen Abständen mit bekanntem Prüfgewicht (ca. 1/3 der max. Last) belasten und mit Anzeigenwert vergleichen. Nacheichungstermin überschritten ist. • MTA-M-BA-d-1730...
Seite 46
Position Justierschalter und Siegelmarken Selbstzerstörende Siegelmarke Abdeckung Justierschalter MTA-M-BA-d-1730...
2 Jahre Waagen in Dialysestationen unbefristet Als Krankenhäuser werden auch Rehakliniken und Gesundheitsämter behandelt (4 Jahre Eichgültigkeit) Keine Krankenhäuser ( Eichgültigkeit unbefristet ) sind Dialysestationen, Pflegehei- me und Arztpraxen. (Angaben aus : „Die Eichverwaltung informiert, Waagen in der Heilkunde“) MTA-M-BA-d-1730...
Erforderliches Justiergewicht bereitstellen. Das zu verwendende Jus- tiergewicht ist abhängig von der Kapazität der Waage s. Kap. 1. Justie- rung möglichst nahe an der Höchstlast der Waage durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com. • Stabile Umgebungsbedingungen beachten.
Seite 49
Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. Stabilitätsanzeige „STABLE“ abwarten, dann mit bestätigen. Die Größe des aktuell eingestellten Justiergewichtes wird angezeigt. Zum Ändern mit die zu verändernde Stelle, mit (Beispiel) Ziffer auswählen. Mit bestätigen, [LoAd] wird angezeigt. MTA-M-BA-d-1730...
Seite 50
Die Waage führt einen Selbsttest durch, danach wird [Err19] angezeigt und ein Signalton ertönt. Waage ausschalten Justiergewicht abnehmen Waage wieder einschalten, nach dem Selbsttest wechselt die Waage in den Wägemodus. Die Justierung ist somit erfolg- reich abgeschlossen. MTA-M-BA-d-1730...
Seite 51
Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus- schlaggebenden Schwermetalls versehen. Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne. Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen. MTA-M-BA-d-1730...
