Elektrische Anschlüsse:
Bereiten Sie während der Klebstoffaushärtung die elektrischen Anschlüsse für die Kontrollbox vor. Die
Kontrollbox erfordert eine permanente 12V Versorgung und eine zweite 12 Volt Versorgung, die Spannung
bringt, wenn der Motor des Fahrzeugs läuft Klemme 15 oder D+. Hinweis: Die Bremslichtschaltung ist nicht
geeignet. Es wird empfohlen, einen neuen Stromkreis zu schaffen, der direkt mit der Batterie verbunden ist und
einen Mindestkabelquerschnitt von 2.5mm² und eine Inline-Sicherung von 5A aufweist. Nicht an
bestehenden Schaltungen anschließen, die hohe Leistung an Geräte wie Wasserpumpen oder Klimageräte
liefern oder an Störquellen wie elektrische Zünder für Gasherde. Routen Sie die Kabel sorgfältig und vermeiden
Sie dabei Bereiche übermäßiger Hitze wie Abgasanlagen und alle
beweglichen Teile im Motorraum oder Antriebswellen.

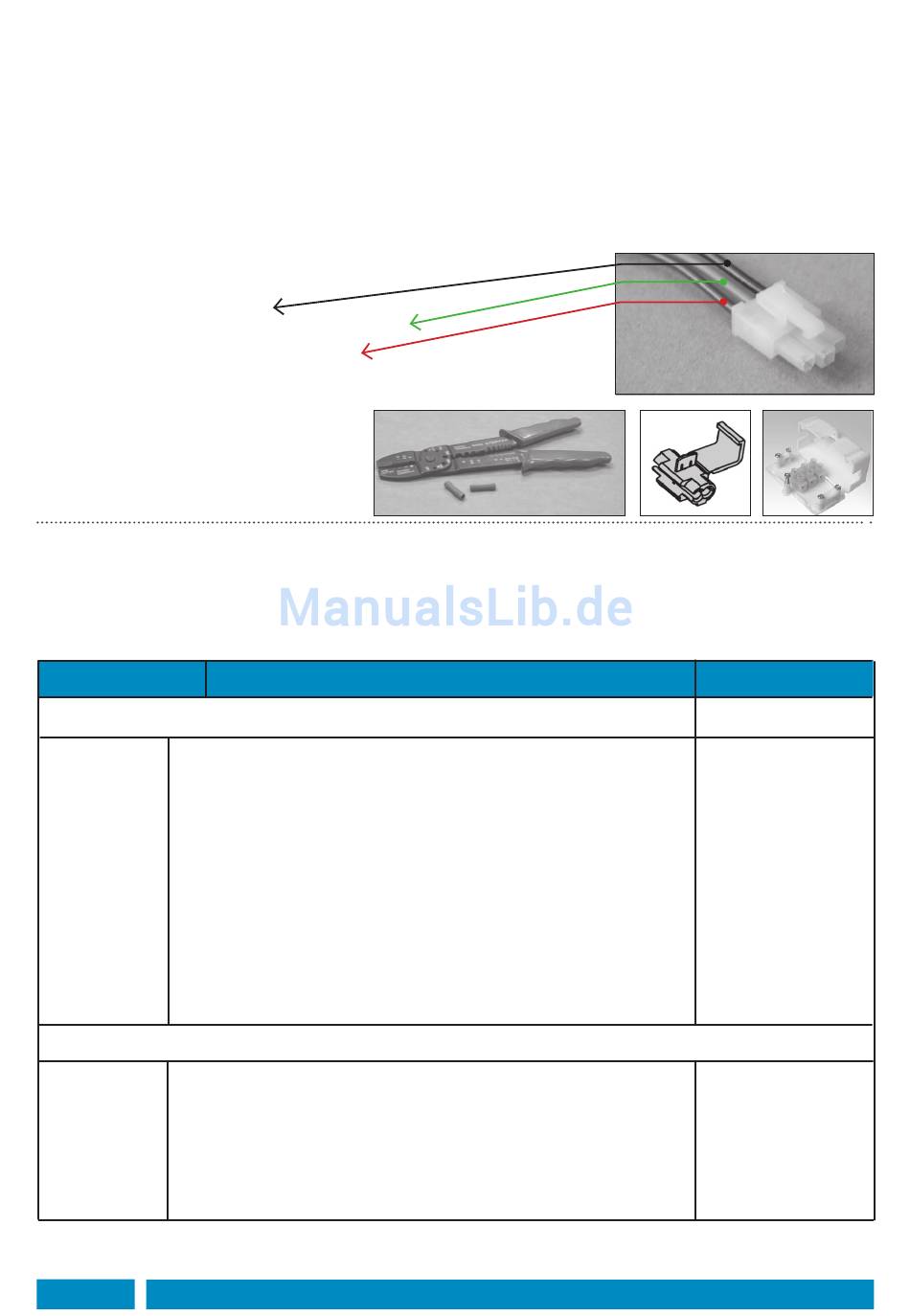

Netzkabelfarben:
Schwarz Masse Klemme 31
Grün Zündung (+12V) – Klemme 15 oder D+
Rot +12V Klemme 30
Verbinden Sie das Netzkabel mit der
neuen Schaltung, indem Sie eine robuste
Verbindungs-methode wählen, wie:
• Crimp-Verbinder
• Schraub-Anschlussblock
• Snap Fit Abzweigklemmen für Autoelektrik
Anschluss in einem Wohnwagen
Die Stromversorgung kann direkt von der Bord-Batterie des Wohnwagens genommen werden. Die Zündkabel
sollten an den Hauptstromkreis der Zündung angeschlossen werden, wie in den unterhalb sichtbaren Grafiken
zu sehen ist. Der Wohnwagen ist entweder mit einer 13 Pin Euro Verbindung ausgestattet oder hat zwei 7.8
AnschlussStift-verbindungen.
Klemmennummer.
13 Pin Euro Verbindung
1 Linker Blinker
2 Nebelschlussleuchte (n)
3 Erdung für Kontakte 1-8
Rechter Blinker
4
5 Rechte Seitenbeleuchtung, Positionsleuchte & Kennzeichenleuchte
6 Bremsleuchten
7 Linke Seitenbeleuchtung, Positionsleuchte& Kennzeichenleuchte
8 Rückfahrscheinwerfer
9 Positive Leitung direkt von der Batterie (Spannung)
10 Positive Leitung Zündung An (Kühlschrank)
11 Erde Rückführung für Kontakt 10
12 Signalleitung für Verbindung zum Anhänger
13 Erde Rückführung für Kontakt 9
12S 7 Pin Verbindung
1 Rückfahrleuchte (n)
2 Positive Leitung Zündung An (Batterieladung)
3 Erde
4 Positive Leitung direkt von der Batterie (Spannung)
5 Rückfahrsensor (optional)
6 Positive Leitung Zündung An (Kühlschrank)
7 Erde Rückführung für Kontakt 6
Vorsicht: Alle elektrischen Arbeiten dürfen nur von einer sachkundigen Person durchgeführt werden.
Im Zweifelsfall konsultieren Sie einen qualifizierten Elektriker.
Seite 8 Besuchen Sie: www.maxview.de für mehr Informationen

Funktion

13 Leitungs- Farben
Gelb
Blau
Weiß
Grün
Braun
Rot
Schwarz
Pink
Orange
Grau
Weiß/Schwarz
Weiß/Blau
Weiß/Rot
Gelb
Blau
Weiß
Grün
Braun
Rot
Schwarz
