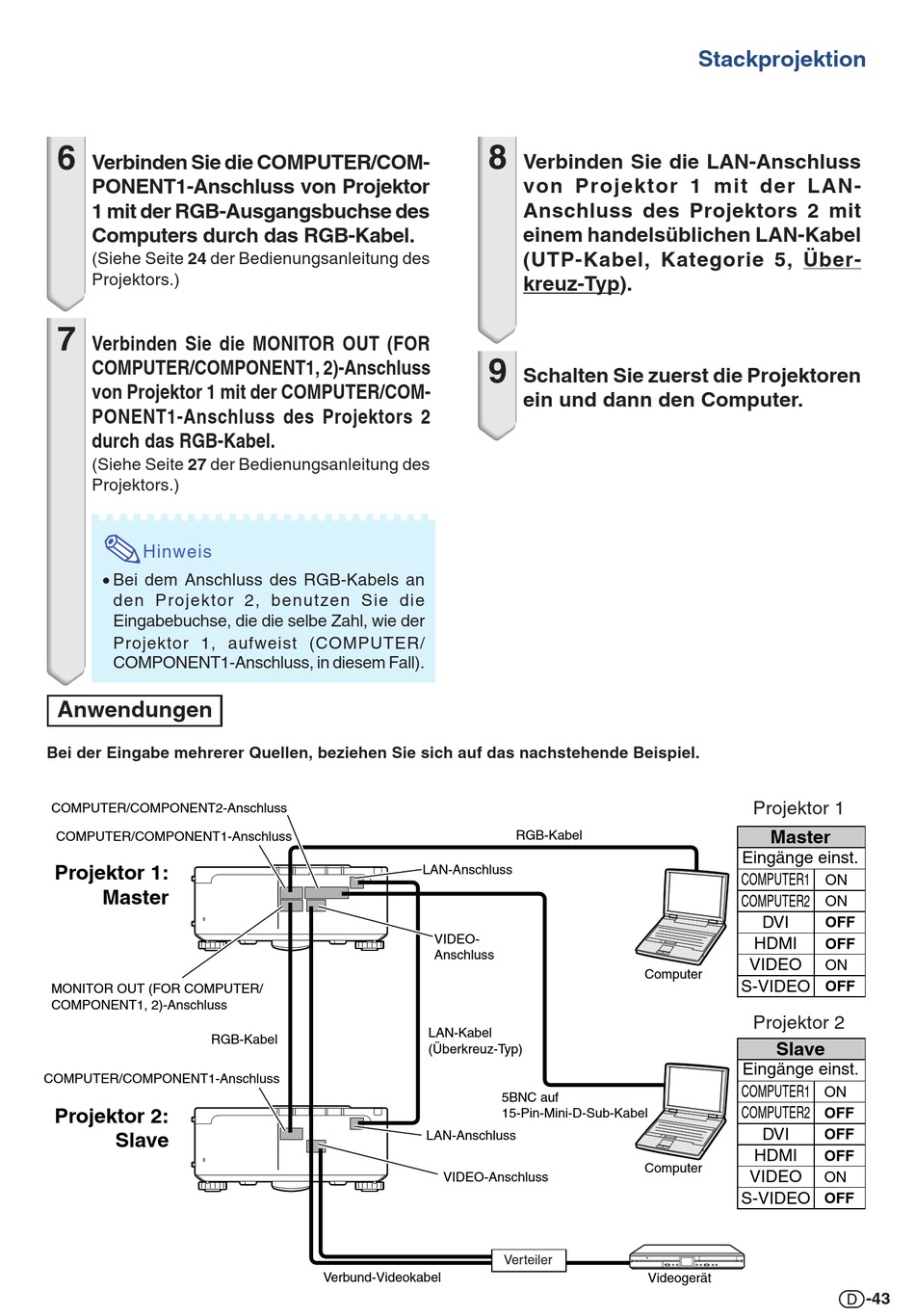

6
Verbinden Sie die COMPUTER/COM-
PONENT1-Anschluss von Projektor
1 mit der RGB-Ausgangsbuchse des
Computers durch das RGB-Kabel.
(Siehe Seite 24 der Bedienungsanleitung des
Projektors.)
7
Verbinden Sie die MONITOR OUT (FOR
COMPUTER/COMPONENT1, 2)-Anschluss
von Projektor 1 mit der COMPUTER/COM-
PONENT1-Anschluss des Projektors 2
durch das RGB-Kabel.
(Siehe Seite 27 der Bedienungsanleitung des
Projektors.)
Hinweis
∑ Bei dem Anschluss des RGB-Kabels an
den Projektor 2, benutzen Sie die
Eingabebuchse, die die selbe Zahl, wie der
Projektor 1, aufweist (COMPUTER/
COMPONENT1-Anschluss, in diesem Fall).
Anwendungen
Bei der Eingabe mehrerer Quellen, beziehen Sie sich auf das nachstehende Beispiel.
COMPUTER/COMPONENT2-Anschluss
COMPUTER/COMPONENT1-Anschluss
Projektor 1:
Master
MONITOR OUT (FOR COMPUTER/
COMPONENT1, 2)-Anschluss
RGB-Kabel
COMPUTER/COMPONENT1-Anschluss
Projektor 2:
Slave
8
9
LAN-Anschluss
VIDEO-
Anschluss
LAN-Kabel
(Überkreuz-Typ)
LAN-Anschluss
VIDEO-Anschluss
Verbund-Videokabel
Verbinden Sie die LAN-Anschluss
von Projektor 1 mit der LAN-
Anschluss des Projektors 2 mit
einem handelsüblichen LAN-Kabel
(UTP-Kabel, Kategorie 5, Über-
kreuz-Typ).
Schalten Sie zuerst die Projektoren
ein und dann den Computer.
RGB-Kabel
Computer
5BNC auf
15-Pin-Mini-D-Sub-Kabel
Computer
Verteiler
Videogerät
Stackprojektion
Projektor 1
Master
Eingänge einst.
COMPUTER1
ON
COMPUTER2
ON
DVI
OFF
HDMI
OFF
VIDEO
ON
S-VIDEO
OFF
Projektor 2
Slave
Eingänge einst.
COMPUTER1
ON
COMPUTER2
OFF
DVI
OFF
HDMI
OFF
VIDEO
ON
S-VIDEO
OFF
-43
