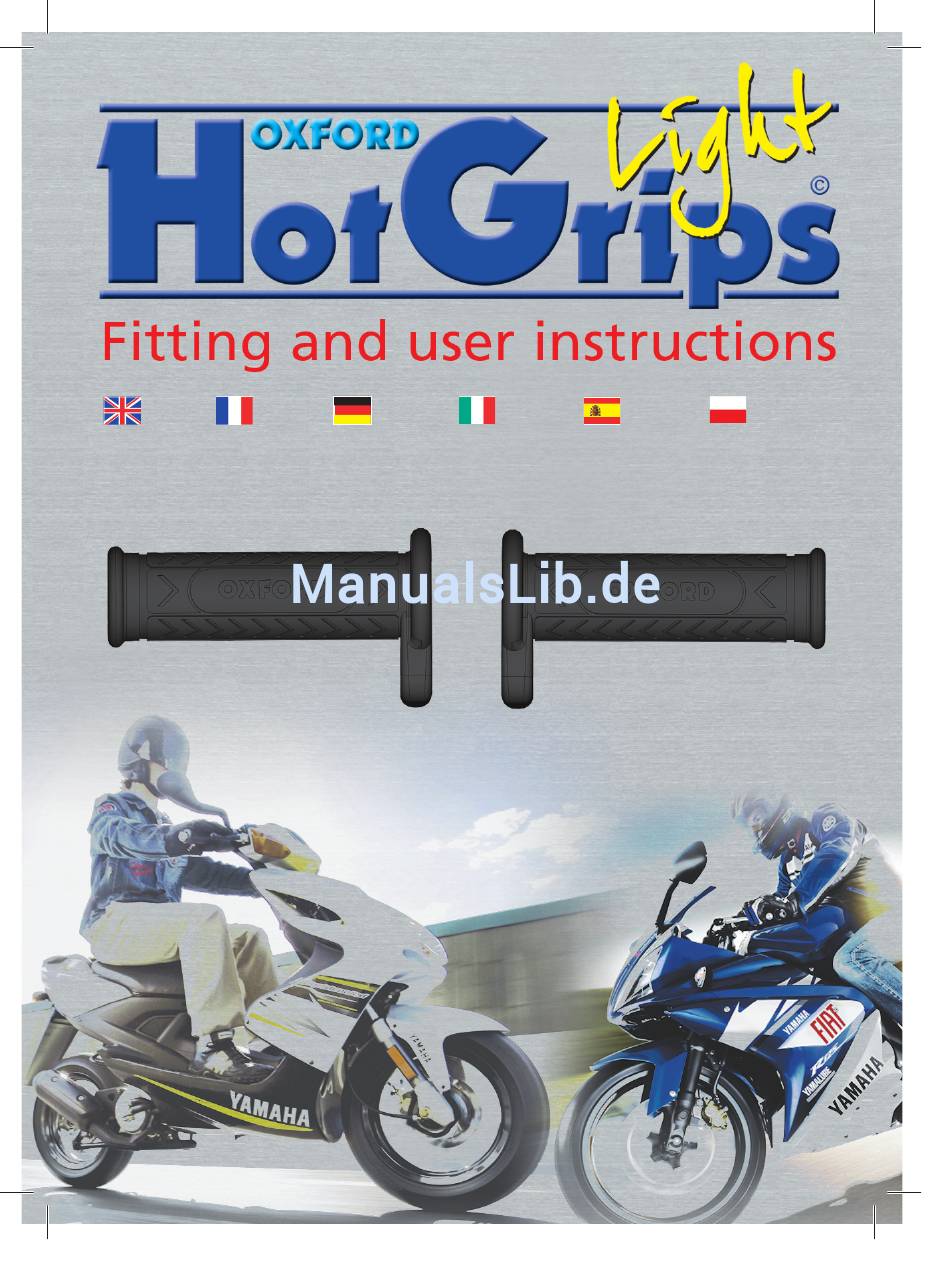

  • Seite 1 Page 2-7 Page 8-13 Page 14-20 Page 21-27 Page 28-34 Page 35-40 OF698 www.oxprod.com v.1 10-09-10...
  • Seite 2 Do not use if in doubt and consult your local authorised OXFORD stockist. viii. OXFORD Products will accept no liability for the consequences of grips, which have not been securely fi tted. Liability is limited to the replacement parts of the HotGrips in case of faulty materials or manufacture.
  • Seite 3 C: Fitting and Wiring Instructions Your Oxford HotGrips are designed as a replacement for the handle bar grips already fi tted to the motorcycle. Hotgrips will fi t onto most motorcycles that use 22mm or 7/8” Ø handlebars. The grip has an open end to al- low for the bar end weight to be refi...
  • Seite 4 E: Trial fi t the Oxford HotGrips 1. Always “dry fi t” the grip to the bar fi rst, to ensure that the grip is a snug fi t before using the adhesive. 2. The HotGrips have a unique internal tube that can expand to fi t over the handlebar.
  • Seite 5 4. A panel mount LED has been included in the wiring loom which can be fi tted near to the switch if required. To fi t this, drill a 6.5 mm diameter hole and push the LED light from the inside of the panel and it will pop into place. Oxford Hotgrips Light instructions v.1 7/9/10...
  • Seite 6 Panel I: Usage guidelines 1. Once fi tted the OXFORD HotGrips are designed for keeping gloved hands at a comfortable and warm temperature. Small changes to the ambient temperature will affect the temperature of the HotGrips and it is necessary to adjust temperature as appropriate. For simplicity and reliability, there are 2 possible power settings.
  • Seite 7 When Hotgrips are fi tted to your motorbike we always advise you to connect the battery to a charging system such as the OXFORD Oximiser or Maximiser3800 when the bike is not in use. On some motorbikes that have older or small capacity batteries, the extra electrical current demanded by the Hotgrips can reduce the battery voltage levels and replacing this by charging is recommended.

  • Seite 8: Avertissements

    Elles tirent donc moins de courant et produisent un peu moins de chaleur que les autres Hotgrips telles que les Oxford Original ou les Hotgrips sport. Toutefois, les scooters allant moins vite que les motos de sport, surtout pour les déplacements en ville et pour les trajets quotidiens, ces poignées, réglées sur HIGH, vous procureront chaleur et confort pendant les hivers les plus rigoureux, et,...
  • Seite 9 C : Instructions de pose et de câblage pour les motos Vos HotGrips Oxford sont conçues pour remplacer les poignées de guidon déjà posées sur la moto. Les Hotgrips s’adaptent à la plupart des motos équipées d’un guidon de 22 mm (7/8 pouces) de diamètre.
  • Seite 10 E : Faites un essai de montage des HotGrips Oxford 1. Commencez toujours par monter d’abord la poignée « à sec » sur le guidon pour être sûr que la poignée est ajustée serrée avant d’utiliser l’adhésif. 2. Les Hotgrips sont équipées d’un tube intérieur unique qui peut s’étirer pour s’adapter au guidon.
  • Seite 11 Pour la poser, percez un trou de 6,5 mm de diamètre et appuyez dessus depuis l’intérieur du panneau pour la mettre en place. Un cache permet de couvrir la LED lorsqu’elle est en place sur le panneau. Oxford Hotgrips Light instructions v.1 7/9/10...
  • Seite 12 Panel I : Conseils d’utilisation 1. Une fois posées, les HotGrips OXFORD sont conçues pour maintenir les mains gantées à une température confortable et chaude. Les petites variations de température ambiante affectent la température des HotGrips et elle doit donc être réglée selon les besoins. Il y a deux réglages simples et fi...
  • Seite 13 • Lorsque les Hotgrips sont posées et utilisées régulièrement sur la moto, nous recommandons toujours de charger la batterie sur un chargeur tel que l’Oximiser ou le Maximiser3800 OXFORD quand vous n’utilisez pas la moto. Sur certaines motos avec des batteries plus anciennes ou plus petites, le supplément de courant requis pas les Hotgrips peut faire baisser la tension de la batterie et il est recommandé...
  • Seite 14 A: Sicherheit hat Vorrang: Vor Einbau oder Gebrauch sorgfältig durchlesen! WICHTIG: Wenn Sie sich bezüglich des Einbaus der Oxford HotGrips™ nicht sicher sind, wenden Sie sich bitte sofort an Ihren örtlichen Oxford-Vertragshändler oder besuchen Sie alternativ unsere Webseite www. oxprod.com und lesen Sie den Abschnitt zu den häufi g gestellten Fragen (Frequently Asked Questions, FAQ).
  • Seite 15 • Bohrmaschine C: Einbau- und Verdrahtungsanleitung für Motorräder Ihre Oxford HotGrips sind zum Ersatz der bereits an Ihrem Motorrad montierten Lenkstangengriffe bestimmt. Hotgrips werden auf die meisten Motorräder passen, die Lenkstangen mit 22 mm bzw. 7/8” Durchmesser verwenden. Der Griff ist an einem Ende offen, damit das Gewicht am Lenkstangenende ohne Kürzen (Besch- neiden) des Griffs wieder eingesetzt werden kann.
  • Seite 16 2. Es ist ratsam, vor dem Entfernen der Griffe für die endgültige Montage zunächst die elektrischen Drähte an Batterie und Griffen anzuschließen. Die Griffe können dann bei laufendem Motor eingeschaltet werden um sicherzustellen, dass sie erwartungsgemäß funktionieren. Eine Nichtbeachtung dieser Anweisung könnte zum Erlöschen der Garantie führen. Oxford HotGrips™: Montage- und Bedienungsanleitung v.1 - 7/9/10...
  • Seite 17 Sie sich, dass er auf dem Armaturenbrett korrekt und sicher positioniert ist. Stellen Sie sicher, dass die wasserdichte Schalterabdeckung unter dem Schalter eingeklemmt ist und somit den Schalter gegen das Armaturenbrett abdichtet. Oxford HotGrips™: Montage- und Bedienungsanleitung v.1 - 7/9/10...
  • Seite 18 - Sicherungen brennen im Sicherungskasten durch - Überhitzung von Drähten am Motorrad - Fehlfunktion von Blinkern oder Lampen Lassen Sie sich im Zweifelsfall vor der Montage dieser HotGrips von Ihrem lokalen Händler beraten. Oxford HotGrips™: Montage- und Bedienungsanleitung v.1 - 7/9/10...
  • Seite 19 Panel I: Anwendungsrichtlinien 1. Die fertig montierten OXFORD HotGrips dienen dazu, Ihre Hände in Handschuhen bequem warm zu halten. Kleine Änderungen der Umgebungstemperatur werden die Temperatur der HotGrips beeinfl ussen. Daher ist es erforderlich, die Einstellungen der Temperatur entsprechend anzupassen. Aus Gründen der Einfachheit und Zuverlässigkeit gibt es nur 2 mögliche Leistungseinstellungen:...

  • Seite 20: J: Technische Daten

    • Bei der Montage von HotGrips an Ihrem Motorrad empfehlen wir immer den Anschluss der Batterie an ein Ladesystem wie den OXFORD Optimiser oder Maximiser3800 bei nicht in Betrieb befi ndlichem Motorrad. Bei einigen Motorrädern mit älteren Batterien oder solchen geringerer Kapazität kann der von den HotGrips zusätzlich verlangte elektrische Strom die Werte der Batteriespannung verringern.
  • Seite 21 Pertanto, rispetto ad altri mod- elli come Oxford Original o Sports Hotgrips, consumano meno corrente e producono leggermente meno calore. Ciononostante, usate su scooter che viaggiano a velocità più basse di una normale moto da sport, e specialmente durante la guida in città...
  • Seite 22 OXFORD di zona. vii. Oxford Products non accetta alcuna responsabilità in caso di conseguenze per l’uso di manopole che non siano state applicate in modo sicuro. La responsabilità è limitata alla sostituzione di parti delle HotGrips in caso di difetti nei materiali o nella fabbricazione.
  • Seite 23 In questa posizione il cablaggio dell’Hotgrip può essere ben attaccato ai cavi della frizione o del freno e generalmente si evita che i fi li vengano tirati. Acceleratore aperto: Acceleratore chiuso: Oxford HotGrips™: Istruzioni per il montaggio e l’uso v.1 - 7/09/10...
  • Seite 24 6. Lasciare asciugare l’adesivo per almeno 24 ore prima dell’uso. Verifi care che le manopole siano ben fi sse in posizione prima dell’uso. Non utilizzare il veicolo se la manopola si muove, e chiedere immediatamente assistenza. Oxford HotGrips™: Istruzioni per il montaggio e l’uso v.7 - 10/12/08...
  • Seite 25 8. La scatola di controllo (vedi schema seguente) può essere collocata sotto il sedile della motoci cletta oppure vicino alla batteria. Tuttavia, si raccomanda di mantenerla sempre almeno a 25 mm di distanza dalla batteria. Oxford HotGrips™: Istruzioni per il montaggio e l’uso v.1 - 7/9/10...
  • Seite 26 Panel I: Linee guida per l’uso 1. Una volta montate, le OXFORD HotGrips sono progettate per mantenere le mani inguantate ad una temperatura tiepida e confortevole temperatura di funzionamento. Lievi variazioni della temperatura ambiente infl uiscono sulla temperatura delle HotGrips ed è quindi necessario regolare la temperatura come opportuno.
  • Seite 27 • Quando le Hotgrips sono montate sulla motocicletta e usate regolarmente, si consiglia di connettere sempre la batteria ad un sistema di caricamento come OXFORD Oximiser oppure Maximiser 3800 quando non si usa la moto. Su alcune motociclette che hanno batterie vecchie o di scarsa capacità, la corrente elettrica extra richiesta dalle Hotgrips può...
  • Seite 28 Oxford HotGrips™ Light: Instrucciones de montaje y para el usuario para la pieza No. OF698 Estos HotGrips han sido diseñados específi camente para motonetas (o motocicletas pequeñas) que cuentan con baterías más pequeñas y sistemas de carga menos potentes. Por lo tanto, toman menos corriente y producen algo menos de calor que los HotGrips modelo Oxford Original o Sports HotGrips.
  • Seite 29 • Taladradore eléctrica C: Instrucciones de montaje y cableado para motocicletas Los Oxford HotGrips están diseñados para reemplazar las empuñaduras de manillar que ya están montadas en la motocicleta. Los HotGrips se pueden montar en la mayoría de las motocicletas con manubrios de diámetro 22 mm o 7/8”.
  • Seite 30 25,6 mm constantes. Para ello se deberá a menudo limar las crestas que se formaron sobre el control deslizante del acelerador. E: Colocación de prueba de los HotGrips de Oxford 1. Deberá siempre y en primer lugar, “presentar” la empuñadura sobre el manubrio para verifi car que ajusta bien antes de aplicar el adhesivo.
  • Seite 31 Taladre a baja velocidad, perforando lentamente. Recuerde llevar anteojos de seguridad y ropa de protección adecuados. Si lo prefi ere, la mayoría de los vendedores de motocicletas podrán instalar los HotGrips para usted. v.1 - 7/09/10 Oxford HotGrips™: Instrucciones de montaje y uso...
  • Seite 32 8. La caja de control (ver la fi gura más abajo) se puede colocar bajo el asiento de la motocicleta o cerca de la batería. Sin embargo, recomendamos mantenerla siempre a no menos de 25 mm de la batería. v.1 - 7/09/10 Oxford HotGrips™: Instrucciones de montaje y uso...
  • Seite 33 Panel I: Indicaciones de uso 1. Una vez montados, los OXFORD HotGrips están diseñados para mantener las manos enguantadas a una temperatura cálida y cómoda. Pequeños cambios de la temperatura ambiente afectarán la temperatura de los HotGrips, siendo necesario ajustar la temperatura según cor responda.
  • Seite 34 • Cuando en una motocicleta se han instalado HotGrips que se usan normalmente, recomendamos siempre conectar la batería a un sistema de carga tal como OXFORD Oximiser o el Maximiser 3800 cuando no se esté usando la moto. En algunas motocicletas con baterías más viejas o de menor capacidad, la corriente eléctrica adicional absorbida por los HotGrips puede reducir la tensión de la batería, por lo cual se...

  • Seite 35: Ostrzeżenia

    WAŻNE: W razie jakichkolwiek wątpliwości dotyczących montażu podgrzewanych manetek Oxford, natychmiast zwróć się o poradę do lokalnego autoryzowanego dystrybutora fi rmy Oxford lub odwiedź naszą stronę internetową www.oxprod.com i przeczytaj „Często zadawane pytania”. OSTRZEŻENIA: i. Podgrzewane manetki należy podłączyć i włączyć jedynie po wcześniejszym zamontowaniu na kierownicy zgodnie z instrukcjami.
  • Seite 36 Wiertarka elektryczna C: Instrukcje montażowe i okablowania do motocykli Podgrzewane manetki Oxford przeznaczone są na wymianę manetek już zamontowanych na kierownicy motocykla. Podgrzewane manetki pasują do większości motocykli z kierownicami o średnicy 22mm. Manetka posiada otwarty koniec, aby umożliwić ponowne zamontowanie ciężarka końca kierownicy bez konieczności przycinania manetki.
  • Seite 37 E: Próbne pasowanie podgrzewanych manetek Oxford 1. Najpierw zawsze wykonaj pasowanie manetki na kierownicę “na sucho”, aby zapewnić dobre dopasowanie przed użyciem kleju. 2. Podgrzewane manetki posiadają unikalną wewnętrzną rurkę, która rozszerza się, aby pasować na kierownicę. 3. Ułatwia to dopasowanie manetek na końce kierownicy, które mają niejednolitą średnicę ze względu na tolerancje produkcyjne.
  • Seite 38 H: Instalacja wiązki przewodów 1. Po zamontowaniu podgrzewanych manetek “OXFORD HotGrips” należy pamiętać, że są one przeznaczone do użytku przy włożonych na dłonie rękawicach, przez co zapewniają odpowiedni komfort i ciepło. Niewielkie zmiany temperatury otoczenia będą...
  • Seite 39 I: Wskazówki dla użytkownika Panel 1. Po zamontowaniu podgrzewanych manetek “OXFORD HotGrips” należy pamiętać, że są one przeznaczone do użytku przy włożonych na dłonie rękawicach, przez co zapewniają odpowiedni komfort i ciepło. Niewielkie zmiany temperatury otoczenia będą miały wpływ na temperaturę podgrzewanych manetek „HotGrips”, konieczna zatem będzie odpowiednia regulacja temperatury.
  • Seite 40 W sytuacji, gdy podgrzewane manetki “Hotgrips” zostały zamontowane i są regularnie używane w Państwa motocyklu, zawsze doradzamy podłączenie akumulatora do systemu ładowania, np. typu OXFORD Oximiser lub Maximiser3800, kiedy pojazd nie jest użytkowany. W niektórych motocyklach wyposażonych w akumulatory starszego typu lub o małej pojemności, dodatkowy pobór prądu elektrycznego wymagany przez podgrzewane manetki “Hotgrips”...
