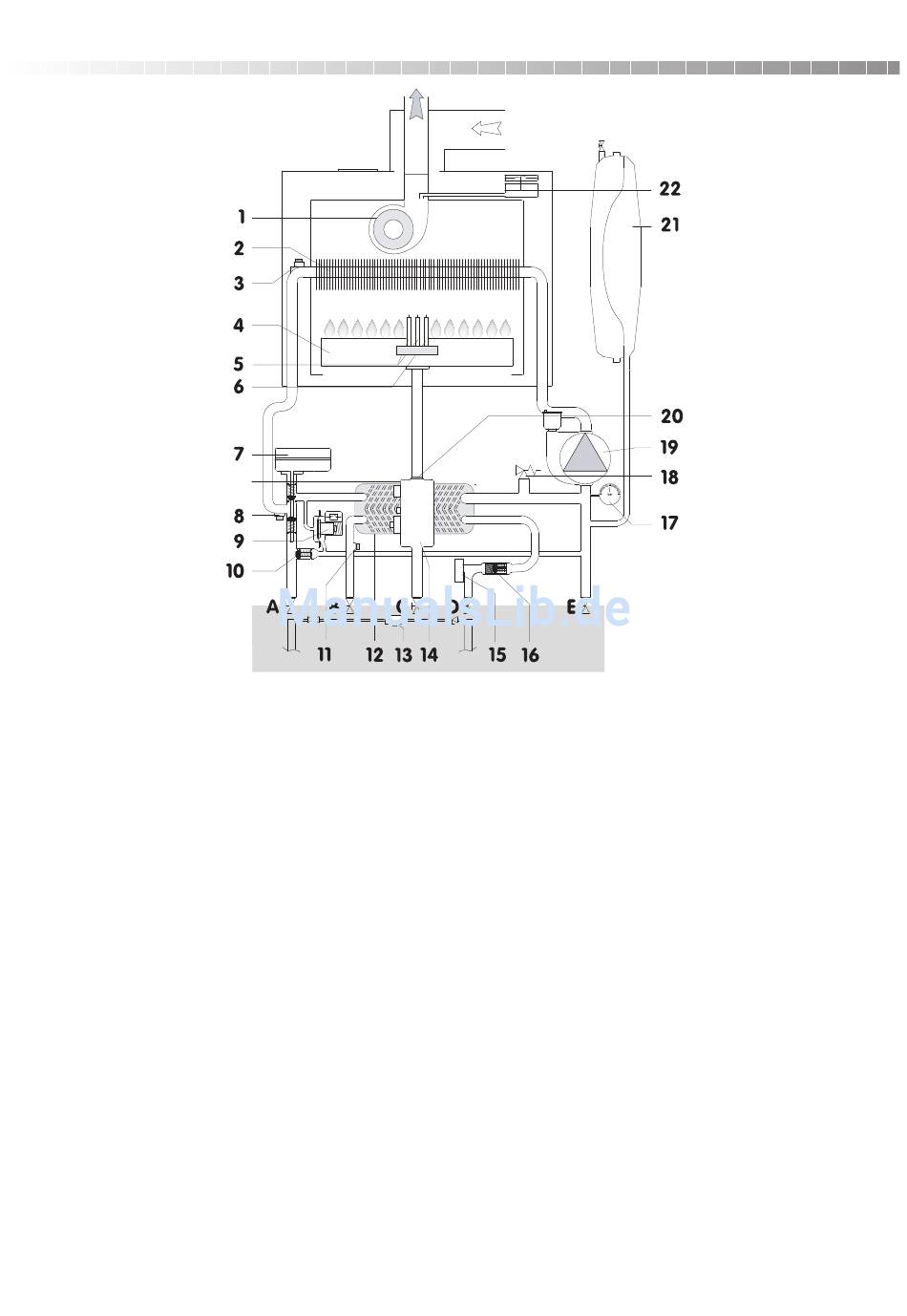

2.12 Schéma hydraulique
Légende:
1. Ventilateur
2. Echangeur principal
3. Thermostat de surchauffe
4. Brûleur
5. Electrodes d'allumage
6. Electrodes d'ionisation
7. Vanne trois voies
8. Sonde chauffage
9. Pressostat contrôleur de débit
10. By-pass automatique
11. Sonde ECS
12. Echangeur sanitaire
13. Disconnecteur
14. Vanne gaz
15. Flussostat sanitaire
16. Filtre ECS
17. Manomètre
18. Soupage de sécurité 3 bar
19. Circulateur
20. Opercule
21. Vase d'expansion
22. Pressostat fumées
A
Départ chauffage
B
Sortie eau chaude
C Entrée gaz
D Entrée eau froide
E
Retour chauffage
16
2.12 Schema waterinstallatie
Legende:
1.
Elektrische ventilator
2.
Primaire warmtewisselaar
3.
Oververhittingsthermostaat
4.
Hoofdbrander
5.
Ontstekingselektrode
6.
Ionisatieelektrode
7.
Omleidklep
8.
Verwarmingssonde
9.
Veiligheidspressostaat voor het
hoofdcircuit
10. Automatische bypass
11. Tapwatersonde
12. Secundaire warmtewisselaar
13. Ingangsfilter tapwater
14. Ontkoppelaar
15. Doorstroomschakelaar tapwater
16. Gasklep
17. Hydrometer
18. Veiligheidsklep
19. Cv-circulatiepomp met ontluchter
20. Diafragma
21. Expansievat
22. Rookgaspressostaat
A = Toevoer naar verwarmingsinstallatie
B = Afvoer warm tapwater
C = Gastoevoer
D = Toevoer koud tapwater
E = Retour verwarmingsinstallatie
2.12 Hydraulischer Schaltplan
KIT DE
RACCORDEMENT
Legende:
1. Elektroventilator
2. Primäraustauscher
3. Übertemperaturschalter
4. Hauptbrenner
5. Erhebungselektrode
6. Zündelektrode
7. Abzweigventil
8. Wärmefühler
9. Druckwächter Primärkreis
10. Automatische Beipassregelung
11. Brauchwasserfühler
12. Filter Brauchwasserzufuhr
13. Nebenaustauscher
14. Gasventil
15. Durchflusswächter Brauchwasser
16. Füllungshahn Therme
17. Hydrometer
18. Sicherheitsventil
19. Umwälzpumpe mit Entlüftungsvorrichtung
20. Blende
21. Ausdehnungsgefäß
22. Luftdruckschalter
A = Vorlauf der Anlage
B = Warmwasseraustritt
C = Gaszufuhr
D = Kaltwasserzufuhr
E = Rücklauf der Anlage
