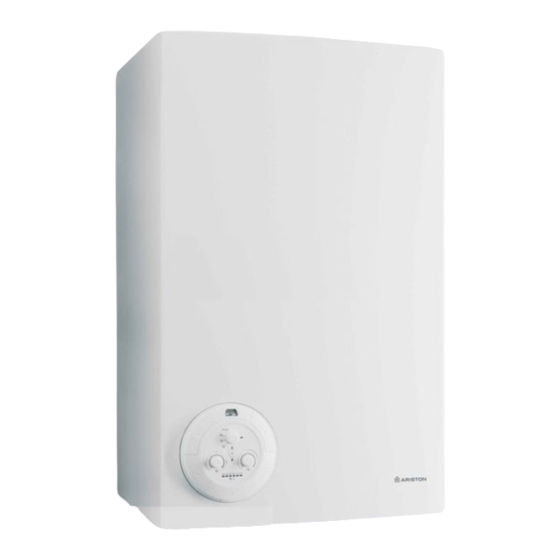

- Seite 41 GAS-WANDKESSEL KOMBIGERÄT mit integriertem Speicher Ausführung für Rauchabzug Montage- und Bedienungsanleitung Génus B Plus 24 BI Génus B Plus 30 BI...
- Seite 42 Bezeichnung des Heizkessel : Génus B plus 24 BI Génus B plus 30 BI Diese Montage- und Bedienungsanleitung ist für die Installation von Geräten in Belgien und Luxemburg bestimmt. Inhalt Anweisungen für den Installateur Seite 1 - Beschreibung ...................... 2 - Abmessungen ..................... 3 - Hydraulische Daten.....................
-
Seite 43: Anweisungen Für Den Installateur
Anweisungen für den Installateur Beschreibung 1. - Stahlblechrahmen 2. - Druckbeaufschlagtes Ausdehnungsgefäß 3. - Strömungssicherung 4. - Hauptwärmetauscher aus Kupfer 5. - Brennkammer 6. - Multigasbrenner aus Edelstahl, bestehend aus: • einem abnehmbaren Verteiler mit Gasdüsen • zwei Zündelektroden • einer Flammenüberwachungselektrode 7. - Seite 44 Caractéristiques dimensionnelles Ø Ø* 24 kW 28 kW 1015 450 mini pour entretien 450 mini für Wartung Abb. 3 Gaszufuhr 24 kW - Übergangsstück für einen Abgaszug mit Ø 130 mm Heizungsrücklauf (mit dem Gerät geliefert) Heizungsvorlauf bei einem Abzug von 140 mm. 28 kW - Ø...
-
Seite 45: Hydraulische Daten
Hydraulische Daten Der Heizkessel wird serienmäßig mit einem automatischen By-pass und einer 2-stufigen Umwälzpumpe geliefert. Das Diagramm (Abb. 4) zeigt die Funktionskurve der je nach Durchflussmenge (am Ausgang des Heizkessels) verfügbaren Druckwerte. Die für eine ordnungsgemäße Funktion der Anlage erforderliche Mindestdurchflussmenge beträgt 300 l/h (bei geschlossenen Thermostathähnen). -
Seite 46: Installationsbedingungen
Installationsbedingungen 4.1 BESTIMMUNGEN Wartungskontrolle unterzogen werden. Nur ein qualifizierter Installateur ist berechtigt, dieses Gerät Es wird empfohlen, den Füllhahn des Heizkessels ein Mal unter Berücksichtigung der geltenden Vorschriften zu im Monat zu betätigen, um ein mögliches Festkleben der installieren und in Betrieb zu nehmen. Mechanik zu verhindern. -
Seite 47: Anbringen Der Armaturenhalterung
Anbringen der Armaturenhalterung VORBEREITUNG Für die Anbringung der Armaturenhalterung und der Befestigungseisen : - die zur Vorbereitung mitgelieferte Papierschablone an die betroffenen Stelle halten und die darauf angegebenen Anleitungen beachten. Das vorgefertigte Montageblech anbringen und die Hülsen sowie die Hähne mit den jeweiligen Dichtungen montieren. -
Seite 48: Montage Des Heizkessels
Montage des Heizkessels - Den kessel oberhalb der Armaturenhalterung anhalten, in die Aufhängung einhängen und die Befestigungsschraube V des Speicherträgers in die Aufhängung einschrauben (Abb. 7) - Der verschiedenen Hähne, 3/4-Hähne bei Gas (Hahn mit gelbem Hebel, Anzugsdrehmoment mindestens 10 Nm), Heizungsvor- und -rücklauf, 1/2-Hähne bei Kaltwasser und Schlauch am Ausgang des Warmwasserspeichers, 46 (Abb. -
Seite 49: Demontage Und Montage Der Verkleidung - Wartung
Demontage und montage der Verkleidung - Wartung Demontage der Verkleidung - Die 4 Befestigungsschrauben A der Verklei- dung losdrehen (Abb. 9) - die Clips abnehmen (détail - Abb. 10) - die Verkleidung abnehmen. Abb. 9 Montage der Verkleidung détail Die Schutzfolie der Verkleidung - Die Verkleidung ansetzen (Abb. -
Seite 50: Elektrische Anschlüsse
Elektrische Anschlüsse Anbringung der Anschlüsse : - Die elektrischen Anschlüsse sind unter dem Heizkessel am Rückwandblech anzubringen. - Die ankommenden Leitungen der Netzstromeinspeisung des Heizkessels und des Raumthermostats sind an der Wand zu verlegen, wobei die Höhe durch die Montageschablone definiert wird. - Die Stromversorgung des Kessels erfolgt mithilfe eines dreipoligen Kabels (2 Phasen + Erde). -
Seite 51: Inbetriebnahme
Inbetriebnahme Druckbefüllung (Abb. 15) Warmwasserkreislauf - Den Kaltwasserhahn 42 öffnen - Den Warmwasserspeicher und die Anlage durch Betätigung der verschiedenen Warmwasserhähne entlüften Heizungskreislauf - Überprüfen, ob die Hähne des Heizungsvorlaufs 41 und Rücklaufs 40 geöffnet sind - Die Einfüllhähne 37 öffnen - Diese Hähne schließen, wenn das Manometer 33 einen Druck anzeigt, der über dem in §... -
Seite 52: Einstellungen
Einstellungen Einstellungen Alle Einstellschalter des Kessels befinden sich im Auslieferungszustand in Position OFF (Abb. 17). Die maximale Leistung wird eingestellt, indem die Potentiometer im Uhrzeigersinn bis an den Anschlag gedreht werden. Dies muss innerhalb des elektronischen Steuergerät vorgenommen werden. Den Kessel ausschalten, die Verkleidung abnehmen und das Steuergerät durch Drücken auf den Verriegelungsknopf P (Abb. -
Seite 53: Gasumstellung
Einstellung der Gasleistung am Brenner Die in der nachfolgenden Tabelle angegebenen Werte sind Angaben, die sich auf einen bestimmten Nenndruck der Gasversorgung beziehen und mithilfe derer die Heizkesselleistung auf die Bedürfnisse der Anlage eingestellt werden kann. Mit ihnen kann der exakte Wert der eingestellten Leistung des Heizkessels nicht berechnet werden. Génus B Plus 24 BI Gas : PROPAN... -
Seite 54: Störcodes, Informationen
Störcodes - Informationen Bei einer Störung leuchten ein oder mehrere Leuchtanzeigen auf und zeigen eine der unten angegebenen Pannen an Codes der LEUCHTANZEIGEN ISTÖRUNGEN 30 40 50 60 70 80 H H H H H G Sicherheitsschalter Überhitzung. H H H H G G Sicherheitsschalter mangels Zündung. -
Seite 55: Anweisungen Für Den Bediener
Anweisungen für den Bediener Bedienfeld Abb. 18 25. - schalter : 26. - Warmwasser-Temperaturregler 27. - Heizungs-Temperaturregler WINTER 28. - Anzeiger Heiztemperatur und Störungen SOMMER 29. - Grüne Leuchtanzeige Spannung RUHEMODUS 30. - Organgefarbene Leuchtanzeige : Brenner ist in Betrieb NUR HEIZUNGSBETRIEB 31. -
Seite 56: Betrieb
Betrieb Inbetriebnahme 1. Kontrollieren Sie, dass im Kreislauf der Heizung genügend Druck vorhanden ist: die Nadel des Manometers steht mindestens auf 1 Bar und höchstens auf 1,5 Bar. Im gegenteiligen Fall siehe § 3. 2. Vergewissern Sie sich, dass der Gashahn der Anlage geöffnet und die Stromversorgung des Heizkessels eingeschaltet ist, die grüne Kontrolllampe 29 leuchtet auf. -
Seite 57: Wartung
Wartung Die jährliche Wartung Ihres Heizkessels ist gemäß der geltenden Gesetzgebung vorgeschrieben. Lassen Sie einmal im Jahr eine Überprüfung durch einen qualifizierten Fachmann ausführen. Für all diese Wartungsarbeiten an Ihrem Heizkessel können Ihnen die Dienstleistungsbetriebe entsprechende Wartungsver- träge anbieten. Erkundigen Sie sich diesbezüglich bei Ihrem Installateur oder unserer Verkaufsabteilung. Die Herstellergarantie deckt Fertigungsfehler ab und ist nicht mit den Wartungsarbeiten zu verwechseln. -
Seite 58: Praktische Hinweise
Praktische Hinweise Sicherheitsvorkehrungen bei Frost Wir empfehlen Ihnen, sich an Ihren Installationsbetrieb oder Ihren Kundendienst zu wenden, der Ihnen die Maßnahmen, die am besten auf Ihre Situation abgestimmt sind, erläutern wird. • Warmwasserkreislauf Das Entleeren des Warmwasserkreislaufs des Heizkessels erfolgt, nachdem Sie den Kaltwasserhahn an der Wasseruhr geschlossen haben. -
Seite 59: Technische Daten
Technische Daten Modell................Génus B Plus 24 BI Génus B Plus 30 BI Nenn-Wärmeleistung ..........Pn 7,8 à 24 kW 7,8 à 28 kW Modulierbare Warmwasserleisung ....Pn max 24 kW 28 kW Leistungsniveau ........Hoher Wirkungsgrad B 500 B 500 Leistungsverlust bei Abschaltung ......weniger als 500 W 500 W Tpy : Klasse I - Type B... -
Seite 60: Funktionsstörungen
Funktionsstörungen Störung Ursachen Abhilfe Führen Sie die entsprechenden Der Heizkessel schaltet sich nicht ein. Überprüfungen durch (Gaszufuhr, kein Gas, kein Wasser Wasserzufuhr, Schutzschalter, kein Strom Sicherungen...) Kann nach längerem Anlagenstillstand Luft im Gaskreislauf vorkommen. Schritte Inbetriebnahme wiederholen, siehe § 9. Abschaltung über Raumthermostat Raumthermostat einstellen.
