AutoDome Easy II
4.1.3
Vorbereitungen für die Aufputz-Montage im
Außenbereich
Die folgenden Anweisungen beschreiben ausführlich die
Vorbereitung der Montagefläche und die Installationsschritte
zur Aufputz-Montage der Anschlussdose, die bei einer
Außenanwendung erforderlich ist.
1.
2.
Bosch Security Systems, Inc.

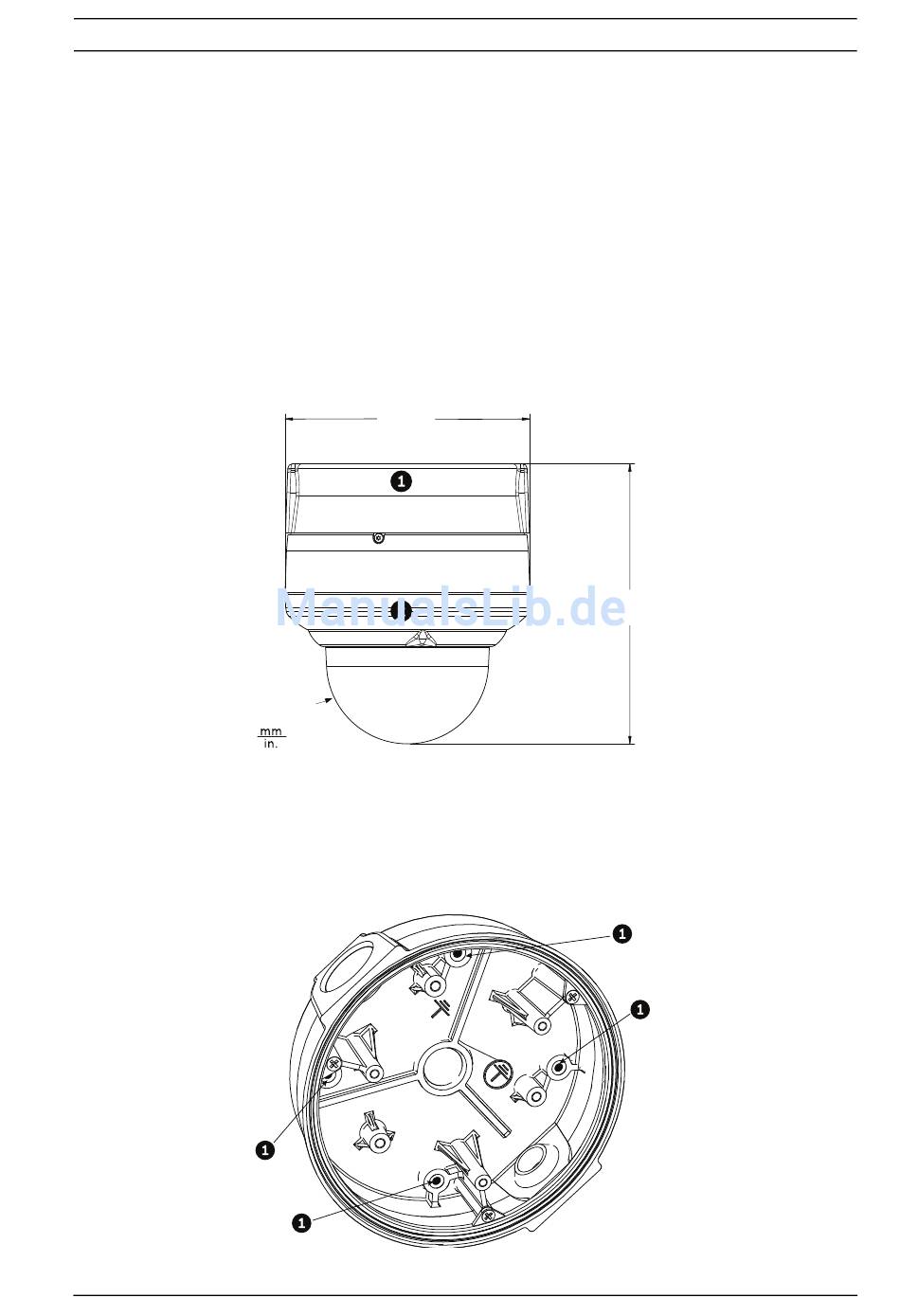

Legen Sie eine sichere Position für den Aufputz-
Montagehalter und den Dome fest. In der Abbildung unten
ist die Anordnung des Aufputz-Montagehalters (Element 1
unten) und des Domes (Element 2) dargestellt.
ø
153.0
(6.02)
R50.6
(1.99)
Bild 4.4 Aufputz-Montagehalter für Außeneinsatz mit
AutoDome Easy II
Verwenden Sie die Aufputz-Anschlussdose VEZ-A2-JC oder
VEZ-A2-JW als Schablone zum Anzeichnen der Bohrlöcher
für die vier (4) M4-Flachkopfschrauben (Element 1, unten).
Bild 4.5 Löcher für die vier (4) M4-Flachkopfschrauben
Installationshandbuch
Aufputz-Montage | de
175.0
(6.89)
F.01U.164.478 | 2.0 | 2010.05
13
