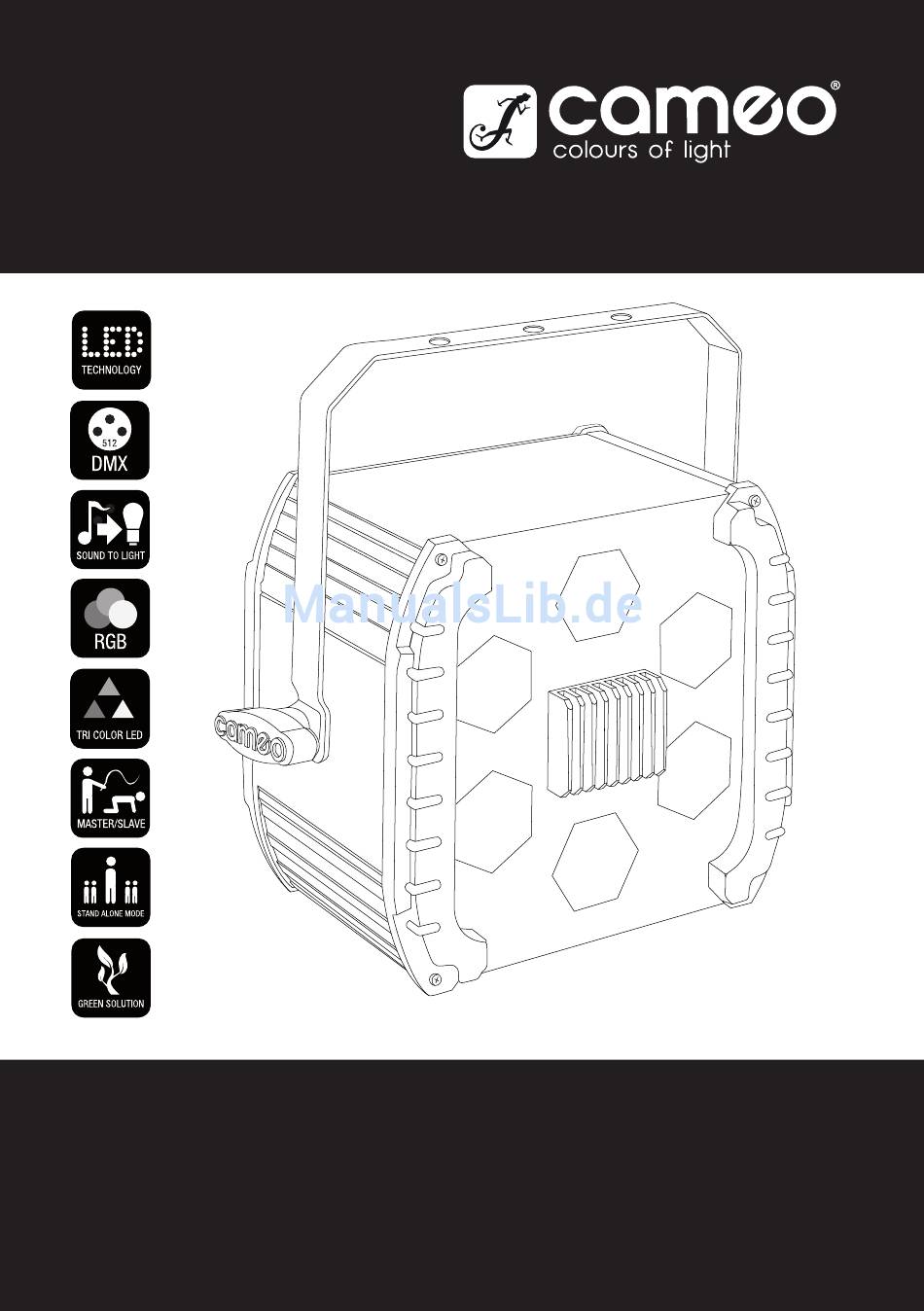

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘USO LED TRI MOVER CAN LED TRI CLMOVER1...
- Seite 16 Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihren neuen Scheinwerfer von Cameo Light schnell optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM...
- Seite 17 LED TRI MOVER CAN LED TRI CLMOVER1...
-
Seite 18: Sicherheitshinweise
Gerät so lange ausgeschaltet, bis es Zimmertemperatur erreicht hat. • Schalten Sie das Gerät bei Funktionsstörungen sofort aus, verpacken es sorgfältig (vorzugsweise in der Origi- nalverpackung) und übergeben es Ihrem Cameo-Fachhändler zur Überprüfung und/oder Reparatur. • Ersetzen Sie Sicherungen ausschließlich durch Sicherungen gleichen Typs und gleichen Nennwerts. -
Seite 19: Bestimmungsgemässer Betrieb
SICHERHEIT: BESTIMMUNGSGEMÄSSER BETRIEB Verwenden Sie dieses Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Nicht bestim- mungsgemäßer Betrieb kann das Gerät beschädigen und führt zum Garantieverlust. Darüber hinaus kann es bei nicht bestimmungsgemäßem Betrieb zu Gefahren durch Kurzschluss, Verbrennun- gen, elektrischen Schlag, Lampendefekt etc. kommen. Gefährden Sie nicht Ihre Sicherheit und die Sicherheit anderer! Falsche Installation oder Verwendung kann ernsthafte Schäden für Menschen und Geräte nach sich ziehen. -
Seite 20: Steuerungsfunktionen

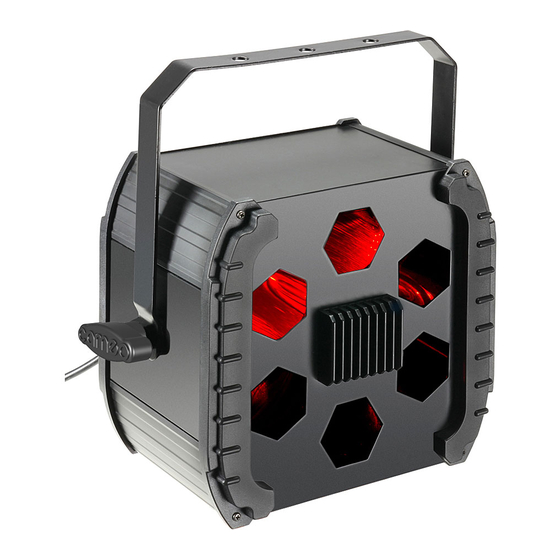

EINFÜHRUNG: STEUERUNGSFUNKTIONEN LED TRI MOVER CAN — KOPFBEWEGTER LED- STRAHLER (CLMOVER1) • 4-Kanal-DMX-Steuerung • Separate Steuerung der Farben Rot, Grün und Blau FEATURES • 1 ultra-leuchtstarke Tri-Color-LED (9 W) • Musiksteuerung über eingebautes Mikrofon • RGB-LED-System • Master/Slave-Funktionalität • Robustes, kompaktes Gehäuse •... - Seite 21 RÜCKSEITE:...
-
Seite 22: Auswahl Betriebsart
AUSWAHL BETRIEBSART: SETUP MUSIKSTEUERUNG Drücken Sie die MODE-Taste, und wählen Sie die Betriebsart SETUP "Musiksteuerung" aus. Der Scheinwerfer wird nun über das integrierte Mikrofon gesteuert. Bestätigen Sie mit SETUP, um in den Bearbeitungsmodus zu gelangen (die letzten 2 Ziffern blinken), und geben Sie anschließend SETUP mittels der Tasten UP und DOWN den gewünschten Musikpegel ein. -
Seite 23: Dmx-Steuerung
DMX-STEUERUNG: KANAL WERT FUNKTION 000 - 255 Farbwahl Keine Drehung Linksdrehung (gegen den Uhrzeigersinn, schnell- 10-120 langsam) 121-134 Keine Drehung Rechtsdrehung (mit dem Uhrzeigersinn, langsam- 135-245 schnell) 246-255 Keine Drehung 1-255 Stroboskopeffekt (langsam-schnell) 0-255 Dimmer 0-100%... - Seite 24 DMX-KABEL: DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll, das der Kommunikation zwischen entsprechenden Geräten und Controllern dient. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen "DATA IN"- und "DATA OUT"-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird.
-
Seite 25: Dmx-Verbindung
DMX-VERBINDUNG: HINWEIS: • Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen 2 und 3. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Kurzschlüssen und Systemfehlern führen. -
Seite 26: Technische Daten
TECHNISCHE DATEN: CLMOVER TRI — GEWICHT & ABMESSUNGEN Breite 250 mm Tiefe 177 mm Höhe 240 mm Gewicht 2,0 kg ELEKTRISCHE DATEN Leistungsaufnahme 30 W Stromversorgung 100 V AC - 250 V AC / 50 Hz / 60 Hz SICHERUNG Hauptsicherung 3 A / 100 V STEUERUNG &... -
Seite 27: Herstellererklärungen
HERSTELLERERKLÄRUNGEN: GARANTIEBESTIMMUNGEN Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer, Cameo und Eminence. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Viel- mehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall. -
Seite 28: Haftungsbeschränkung
HERSTELLERERKLÄRUNGEN: HAFTUNGSBESCHRÄNKUNG Wenn das unter der Marke Adam Hall vertriebene Produkt nicht entsprechend der obigen Garantie funktioniert, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Ersatz. Weitergehende Gewährleistungsansprüche bleiben hiervon unberührt. Die maximale Haftung von Adam Hall im Rahmen dieser Garantie ist ausdrückliche beschränkt auf den jeweils niedrigeren Betrag, der sich entweder aus dem Kaufpreis für das Produkt oder aus den Reparatur- bzw. -
Seite 29: Batterien Und Akkus
HERSTELLERERKLÄRUNGEN: WEEE-DEKLARATION Ihr LD-Systems Produkt wurde unter der Verwendung hochwertiger Materialien und Komponenten die wiedever- wertet oder wieder verwendet werden können hergestellt. Dieses Symbol weist darauf hin, dass elektronische Geräte nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät bitte fachgerecht bei einer entsprechenden Stelle für Elektromüll und helfen Sie dabei unsere Umwelt zu schützen. - Seite 86 WWW.CAMEO-LIGHTS.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com...
