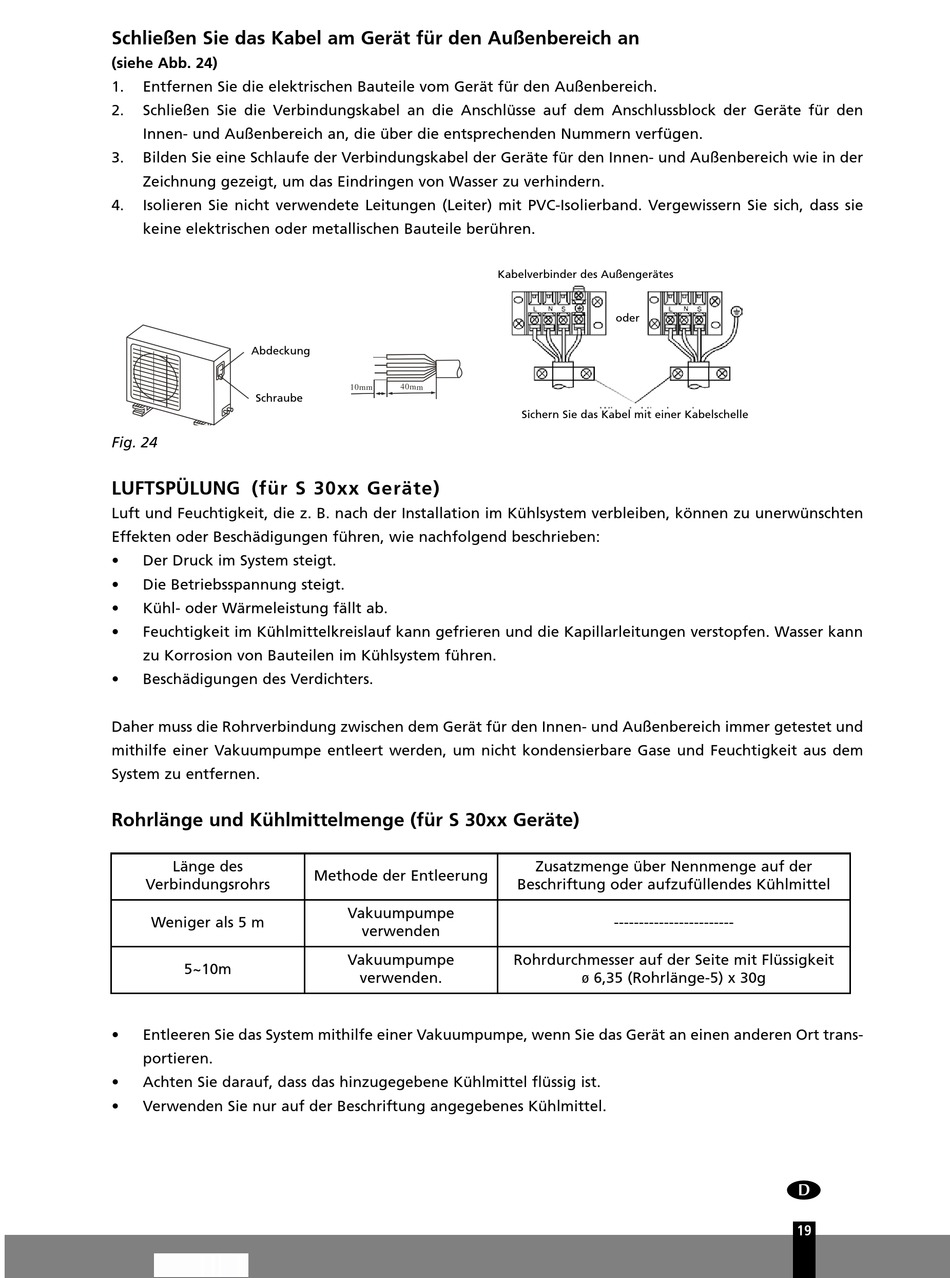

Schließen Sie das Kabel am Gerät für den Außenbereich an
(siehe Abb. 24)
1. Entfernen Sie die elektrischen Bauteile vom Gerät für den Außenbereich.
2. Schließen Sie die Verbindungskabel an die Anschlüsse auf dem Anschlussblock der Geräte für den
Innen- und Außenbereich an, die über die entsprechenden Nummern verfügen.
3. Bilden Sie eine Schlaufe der Verbindungskabel der Geräte für den Innen- und Außenbereich wie in der
Zeichnung gezeigt, um das Eindringen von Wasser zu verhindern.
4. Isolieren Sie nicht verwendete Leitungen (Leiter) mit PVC-Isolierband. Vergewissern Sie sich, dass sie
keine elektrischen oder metallischen Bauteile berühren.
Abdeckung
Schraube
Fig. 24
LUFTSPÜLUNG (für S 30xx Geräte)
Luft und Feuchtigkeit, die z. B. nach der Installation im Kühlsystem verbleiben, können zu unerwünschten
Effekten oder Beschädigungen führen, wie nachfolgend beschrieben:
• Der Druck im System steigt.
• Die Betriebsspannung steigt.
• Kühl- oder Wärmeleistung fällt ab.
• Feuchtigkeit im Kühlmittelkreislauf kann gefrieren und die Kapillarleitungen verstopfen. Wasser kann
zu Korrosion von Bauteilen im Kühlsystem führen.
• Beschädigungen des Verdichters.
Daher muss die Rohrverbindung zwischen dem Gerät für den Innen- und Außenbereich immer getestet und
mithilfe einer Vakuumpumpe entleert werden, um nicht kondensierbare Gase und Feuchtigkeit aus dem
System zu entfernen.
Rohrlänge und Kühlmittelmenge (für S 30xx Geräte)
Länge des
Verbindungsrohrs
Weniger als 5 m
5~10m
• Entleeren Sie das System mithilfe einer Vakuumpumpe, wenn Sie das Gerät an einen anderen Ort trans-
portieren.
• Achten Sie darauf, dass das hinzugegebene Kühlmittel flüssig ist.
• Verwenden Sie nur auf der Beschriftung angegebenes Kühlmittel.
Methode der Entleerung
Vakuumpumpe
verwenden
Vakuumpumpe
verwenden.
L N S
Kabelverbinder des Außengerätes
oder
L N S
Sichern Sie das Kabel mit einer Kabelschelle
Zusatzmenge über Nennmenge auf der
Beschriftung oder aufzufüllendes Kühlmittel
------------------------
Rohrdurchmesser auf der Seite mit Flüssigkeit
ø 6,35 (Rohrlänge-5) x 30g
L N S
